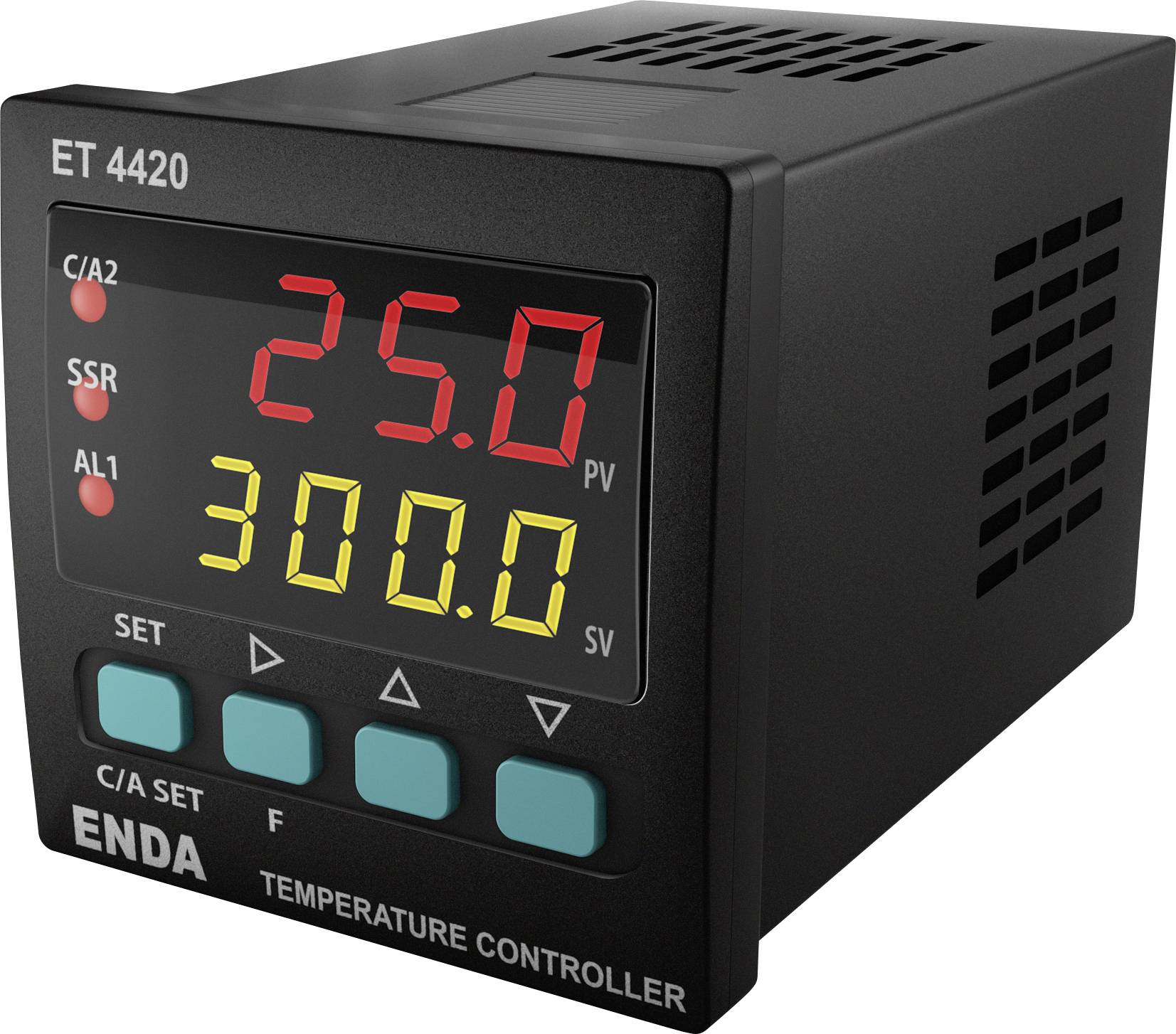

Enda pid regulator temperature Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x Š x V) 87 x 48 x 48 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
regulator temperature
Vrsta termostata
pid
Delovna napetost
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
Maks. temperatura merjenja
1700 °C
Število relejnih izhodov
2
Podatkovni list izdelka (PDF)
6 kos - zaloga Nemčija
Število
Skupaj (149,99 € / Kos)
149,99 €
z DDV
Na voljo samo 6 kos - zaloga Nemčija
Poudarki in podrobnosti
Enda pid regulator temperature Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x Š x V) 87 x 48 x 48 mm
- Možnost vnosa izbirne vrednosti dvojne tarife
- Izbirne vrste senzorjev (Pt-100, J, K, L, T, S, R)
- Samodejni izračun PID parametrov (SAMONASTAVITEV)
- Digitalni vhod s tremi različnimi dodelitvenimi funkcijami
- F-funkcijska tipka, ki ji je mogoče dodeliti tri različne funkcije
- Funkcija mehkega zagona
- Izbirni izhod za krmiljenje SSR
- Relejni izhod C/A2, ki se lahko uporablja kot drugi alarmni ali temperaturni izhod
- Relejni izhod A1, ki se lahko uporablja kot prvi alarmni izhod ali izhod PID hlajenja
- Izbirno krmiljenje ogrevanja/hlajenja
- Lastnost odmika za vnos
- Možnost izbire položajev releja v primeru okvare sonde ali periodičnega in samodejnega periodičnega delovanja
- Komunikacija s protokolom RS-485 ModBus
- Oznaka CE v skladu s standardi EN
- Besedilo je strojno prevedeno.
Tehnične specifikacije
- Vrsta izdelka
regulator temperature
- Vrsta
ET4420-LV
- Vrsta termostata
pid
- Delovna napetost
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
- Temperatura merjenja
-199.9 do 1700 °C
- Maks. temperatura merjenja
1700 °C
- Min. temperatura merjenja
-199.9 °C
- Število relejnih izhodov
2
- Število izhodov tranzistorjev
1
- Izhodi
Rele C/A2: 250 V AC, 8 A (ohmska obremenitev), preklopni kontakt NO + NC, izbirno kot krmilni ali alarmni izhod2
Rele A1: 250 V AC, 8 A (ohmska obremenitev), NO, izbirno kot izhod alarma 1 ali PID regulacije za funkcijo hlajenja
Izhod SSR: maks. 20 mA, 24 V
- Mere
(D x Š x V) 87 x 48 x 48 mm
- Barva
črna
- Višina
48 mm
- Dolžina
87 mm
- Širina
48 mm
IP65 (prednja stran)/IP20 (hrbtna stran)
- Vrsta senzorja
Pt100
J
K
L
T
S
R
B
- Proizv. št. delov
ET4420-LV
- Izvedba
PID regulacija s samodejnim uglaševanjem (SELFTUNE)
Mehki zagon (funkcija rampe)
Izbirni način krmiljenja Vklop-Izklop / P, PI, PD, PID.
- Vgradna globina
87 mm
- Način montaže
vgradnja
- Digitalni vhodi
1
- Vgradne mere
48x48 mm
- Vrsta senzorja
PT100 in različni termočleni (J, K, L, T, S, R, B)
- Teža
250
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3527765 Enda pid regulator temperature Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x Š x V) 87 x 48 x 48 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3527765 Enda pid regulator temperature Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x Š x V) 87 x 48 x 48 mm
Opis
PID krmilnik v različnih dimenzijah DIN vgradnje (48 x 48, 72 x 72, 96 x 96 mm), tip krmiljenja lahko izbirate med preklopnim vedenjem "ON-OFF" ali PID krmiljenjem s samooptimizacijo. Hkratni prikaz dejanske vrednosti (rdeči ali rumeni 7-segmentni prikaz) in nastavljene vrednosti (rumeni 7-segmentni prikaz). Funkcijo mehkega zagona (funkcija rampe) in varnostno kodo lahko nastavite, da preprečite nepooblaščeno nastavljanje vrednosti. Preprosto in intuitivno upravljanje z vodoravno in navpično navigacijo po meniju.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Vrsta krmiljenja - individualno nastavljeno vrednost in krmiljenje alarma
- Način krmiljenja - Vklop-Izklop, P, PI, PD, PID (izbirno)
- A/D pretvornik - 12-bitni
- Čas vzorčenja - 100 ms
- Proporcionalni pas - Nastavljiv med 0,0 % in 100,0 %. Ko je Pb=0,0 %, je izbrano krmiljenje vklop/izklop.
- Obdobje krmiljenja - nastavljivo od 1 do 250 sekund
- Histereza - nastavljiva od 1 do 50 °C/F
