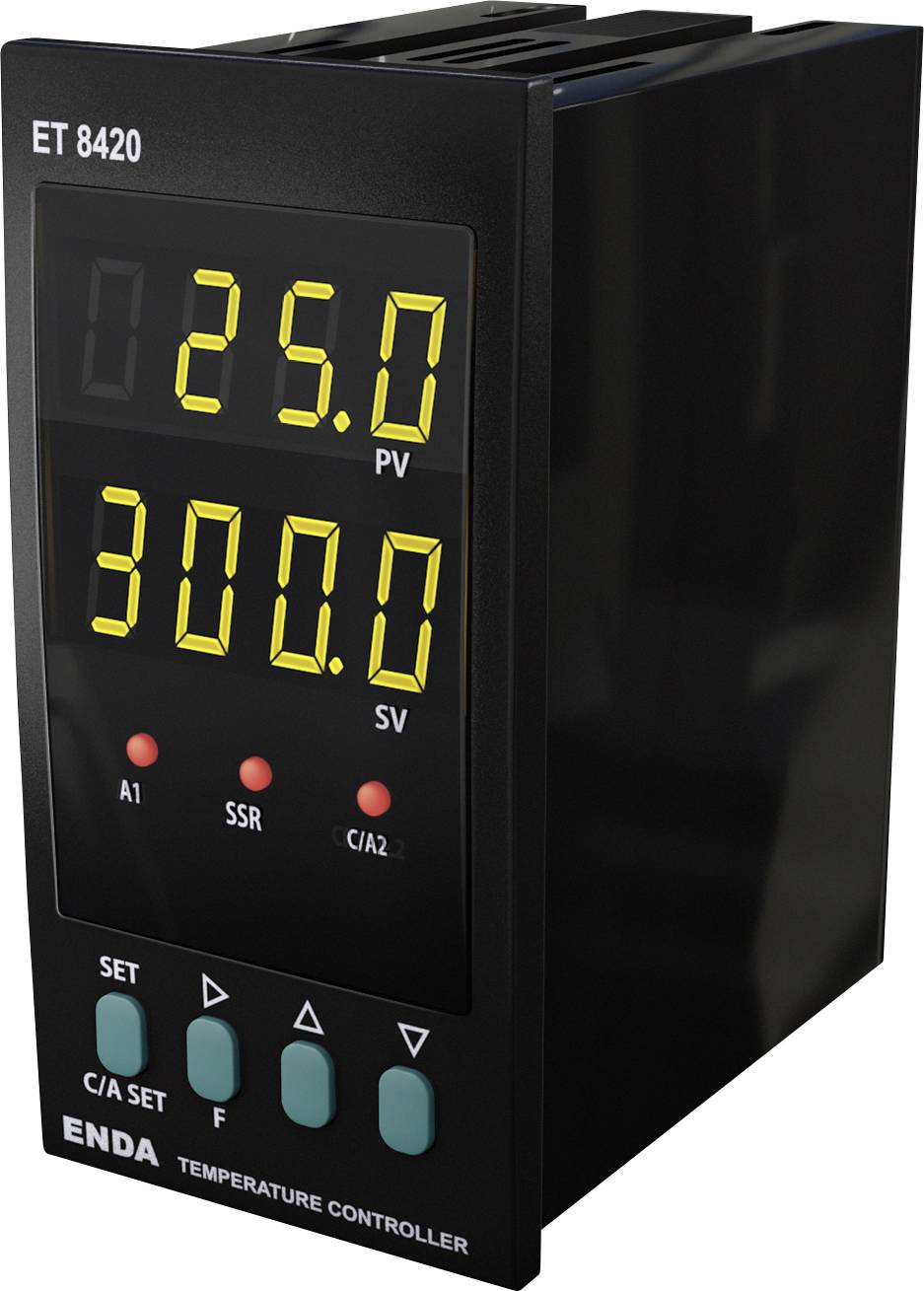

Enda pid regulator temperature Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x Š x V) 87 x 48 x 96 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
regulator temperature
Vrsta termostata
pid
Delovna napetost
230 V/AC
Maks. temperatura merjenja
1700 °C
Število relejnih izhodov
2
Podatkovni list izdelka (PDF)
3 kos - zaloga Nemčija
Število
Skupaj (139,99 € / Kos)
139,99 €
z DDV
Na voljo samo 3 kos - zaloga Nemčija
Poudarki in podrobnosti
Enda pid regulator temperature Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x Š x V) 87 x 48 x 96 mm
- Možnost vnosa izbirne vrednosti dvojne tarife
- Izbirne vrste senzorjev (Pt-100, J, K, L, T, S, R)
- Samodejni izračun PID parametrov (SAMONASTAVITEV)
- Digitalni vhod s tremi različnimi dodelitvenimi funkcijami
- F-funkcijska tipka, ki ji je mogoče dodeliti tri različne funkcije
- Funkcija mehkega zagona
- Izbirni izhod za krmiljenje SSR
- Relejni izhod C/A2, ki se lahko uporablja kot drugi alarmni ali temperaturni izhod
- Relejni izhod A1 se lahko uporablja kot prvi alarmni izhod ali izhod PID hlajenja
- Izbirno krmiljenje ogrevanja/hlajenja
- Lastnost odmika za vnos
- Možnost izbire položajev releja v primeru okvare sonde ali periodičnega in samodejnega periodičnega delovanja
- Komunikacija s protokolom RS-485 ModBus
- Oznaka CE v skladu s standardi EN
- Besedilo je strojno prevedeno.
Tehnične specifikacije
- Poraba energije: 5 VA
- Natančnost: ±0,5 % merilnega območja + 1 števka
- Ločljivost: 0,1 °C ali 1 °C
- Priključek: Preko vijačnega priključnega bloka za 2,5 mm²
- Delovna temperatura: 0 - 50 °C
- Vrsta izdelka
regulator temperature
- Vrsta
ET8420-230
- Vrsta termostata
pid
- Delovna napetost
230 V/AC
- Temperatura merjenja
-199.9 do 1700 °C
- Maks. temperatura merjenja
1700 °C
- Min. temperatura merjenja
-199.9 °C
- Število relejnih izhodov
2
- Število izhodov tranzistorjev
1
- Izhodi
Rele C/A2: 250 V AC, 8 A (ohmska obremenitev), preklopni kontakt NO + NC, izbirno kot krmilni izhod ali izhod alarma2.
Rele A1: 250 V AC, 8 A (ohmska obremenitev), NO, izbirno kot izhod alarma 1 ali PID regulacije za funkcijo hlajenja.
Izhod SSR: maks. 20 mA, 24 V.
- Mere
(D x Š x V) 87 x 48 x 96 mm
- Barva
črna
- Višina
96 mm
- Dolžina
87 mm
- Širina
48 mm
IP65 (prednja stran)/IP20 (hrbtna stran)
- Vrsta senzorja
Pt100
J
K
L
T
S
R
B
- Proizv. št. delov
ET8420-230
- Izvedba
PID regulacija s samodejnim uglaševanjem (SELFTUNE), mehki zagon (funkcija rampe)
Izbirni način krmiljenja Vklop-Izklop / P, PI, PD, PID
- Vgradna globina
87 mm
- Način montaže
vgradnja
- Digitalni vhodi
1
- Vgradne mere
48x96 mm
- Vrsta senzorja
PT100 in različni termočleni (J, K, L, T, S, R, B)
- Teža
400 g
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3527760 Enda pid regulator temperature Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x Š x V) 87 x 48 x 96 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3527760 Enda pid regulator temperature Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x Š x V) 87 x 48 x 96 mm
Opis
Kompaktni ON-OFF/PID regulator s samooptimizacijo; krmilni izhod je mogoče konfigurirati kot relejski ali SSR izhod. Na voljo sta dve različici naprave, vhod za PT100 ali termočlen. Nastaviti je mogoče funkcijo mehkega zagona (nastavitev časa za ciljno vrednost) in varnostno kodo proti nepooblaščeni spremembi vrednosti. Preprosto in intuitivno upravljanje prek horizontalne in vertikalne navigacije po meniju.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Vrsta krmiljenja - individualno nastavljeno vrednost in krmiljenje alarma
- Način krmiljenja - Vklop-Izklop, P, PI, PD, PID (izbirno)
- A/D pretvornik - 12-bitni
- Čas vzorčenja - 100 ms
- Proporcionalni pas - Nastavljiv med 0,0 % in 100,0 %. Ko je Pb=0,0 %, je izbrano krmiljenje vklop/izklop.
- Obdobje krmiljenja - nastavljivo od 1 do 250 sekund
- Histereza - nastavljiva od 1 do 50 °C/F
