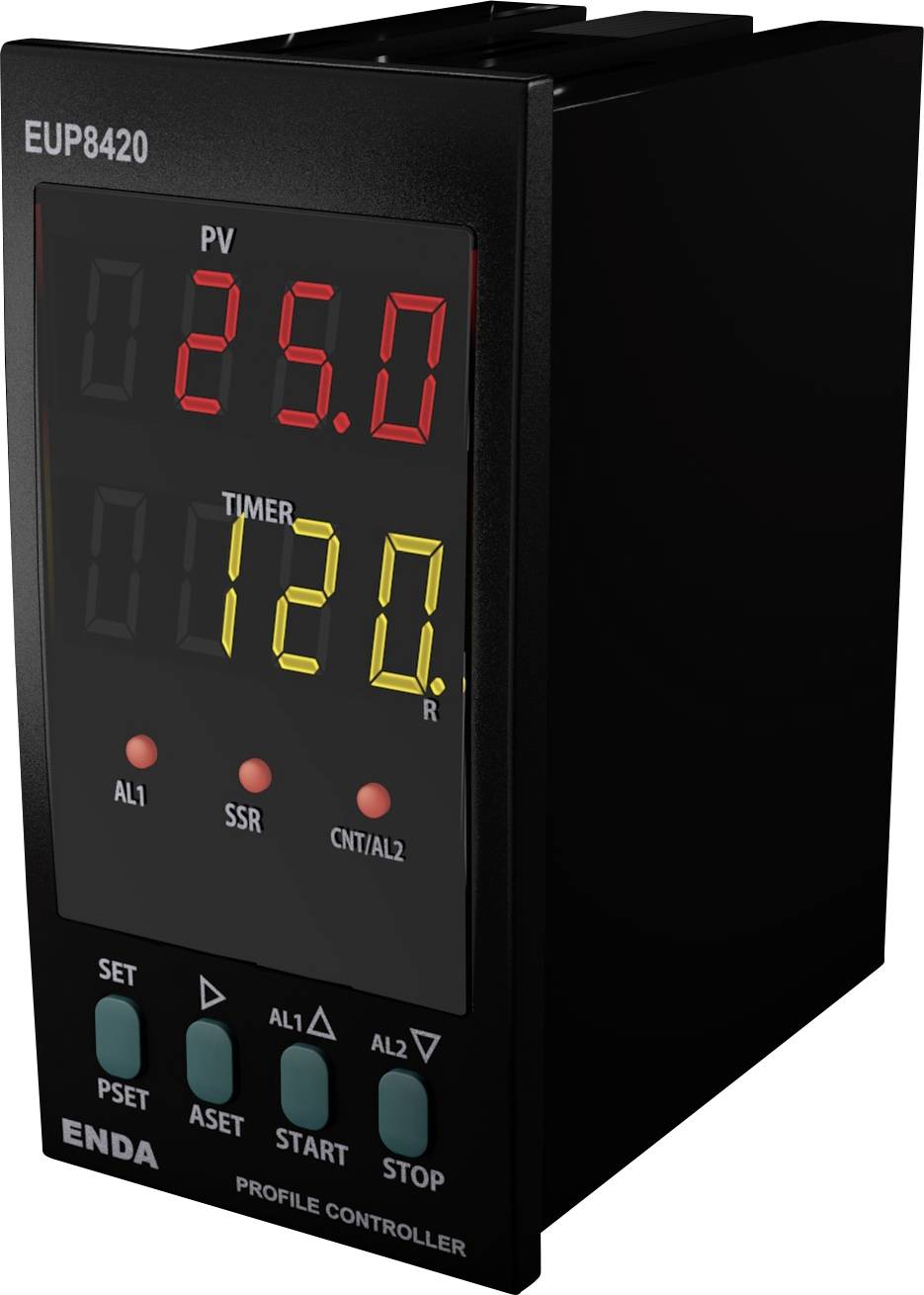

Enda pid univerzalni krmilnik Pt100, J, K, L, S, R, T -200 do 1700 °C (D x Š x V) 87 x 48 x 96 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
univerzalni krmilnik
Vrsta termostata
pid
Delovna napetost
230 V/AC
Maks. temperatura merjenja
1700 °C
Število relejnih izhodov
2
Podatkovni list izdelka (PDF)
3 kos - zaloga Nemčija
Število
Skupaj (159,99 € / Kos)
159,99 €
z DDV
Na voljo samo 3 kos - zaloga Nemčija
Poudarki in podrobnosti
Enda pid univerzalni krmilnik Pt100, J, K, L, S, R, T -200 do 1700 °C (D x Š x V) 87 x 48 x 96 mm
- Možnost vnosa izbirne vrednosti dvojne tarife
- Izbirni tip senzorja Pt-100, J, K, L, T, S, R
- Izbirni vhod: 0–20 mA, 4–20 mA, 0–10 V, 2–10 V, 0–25 mV in 0–50 mV
- Možnost upravljanja profilov z do 16 koraki
- Programiranje izhodov AL1 in AL2 v vsakem koraku
- Možnost nadaljevanja tam, kjer ste končali, med izpadom električne energije
- Samodejni izračun PID parametrov (SAMONASTAVITEV)
- Digitalni vhod s tremi različnimi dodelitvenimi funkcijami
- F-funkcijska tipka, ki ji je mogoče dodeliti tri različne funkcije
- Funkcija mehkega zagona
- Izbirni analogni, SSR ali relejni krmilni izhod
- Izbirni analogni krmilni izhod 0–20 mA in 4–20 mA
- Relejni izhod C/A2, ki se lahko uporablja kot drugi alarmni ali temperaturni izhod
- Relejni izhod A1 se lahko uporablja kot prvi alarmni izhod ali izhod PID hlajenja
- Izbirno krmiljenje ogrevanja/hlajenja
- Lastnost odmika za vnos
- Možnost izbire položajev releja v primeru okvare sonde ali periodičnega in samodejnega periodičnega delovanja
- Komunikacija s protokolom RS-485 ModBus
- Oznaka CE v skladu s standardi EN
- Besedilo je strojno prevedeno.
Tehnične specifikacije
- Vrsta krmiljenja: Izbira med Vklop-Izklop / P, PI, PD, PID
- Vrsta izdelka
univerzalni krmilnik
- Vrsta
EUP8420-230
- Vrsta termostata
pid
- Delovna napetost
230 V/AC
- Temperatura merjenja
-200 do 1700 °C
- Maks. temperatura merjenja
1700 °C
- Min. temperatura merjenja
-200 °C
- Število analognih izhodov
1
- Število relejnih izhodov
2
- Število izhodov tranzistorjev
1
- Izhodi
Rele C/A2: 250 VAC, 8 A (ohmska obremenitev), preklop NO + NC
Rele A1: 250 VAC, 8 A (ohmska obremenitev), NO (izbirno kot Alarm1 ali funkcija hladilnika)
Izhod ANL/SSR: 0–20 mA, 4–20 mA (12-bitni, natančnost 0,2 %) ali kot izhod SSR 24 V/20 mA
- Mere
(D x Š x V) 87 x 48 x 96 mm
- Barva
črna
- Višina
96 mm
- Dolžina
87 mm
- Širina
48 mm
IP65 (prednja stran)
IP20 (hrbtna stran)
- Vrsta senzorja
Pt100
J
K
L
S
R
T
- Proizv. št. delov
EUP8420-230
- Izvedba
Univerzalni PID regulator, ohišje iz samougasljivega materiala
- Vgradna globina
87 mm
- Način montaže
vgradnja
- Digitalni vhodi
1
- Vgradne mere
48x96 mm
- Vrsta senzorja
Termočleni J, K, L, T, S, R in PT100
- Teža
400 g
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3527757 Enda pid univerzalni krmilnik Pt100, J, K, L, S, R, T -200 do 1700 °C (D x Š x V) 87 x 48 x 96 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3527757 Enda pid univerzalni krmilnik Pt100, J, K, L, S, R, T -200 do 1700 °C (D x Š x V) 87 x 48 x 96 mm
Opis
Izvedba
- Vrsta krmiljenja - individualno nastavljeno vrednost in krmiljenje alarma
- Način krmiljenja Vklop-Izklop, P, PI, PD, PID
- A/D pretvornik - 14-bitni
- Čas vzorčenja - 100 ms
- Proporcionalni pas - Nastavljiv med 0,0 % in 100,0 %. Ko je Pb=0,0 %, je izbrano krmiljenje vklop/izklop.
- Obdobje krmiljenja - nastavljivo od 1 do 125 sekund
- Histereza - nastavljiva od 1 do 50 °C/F
