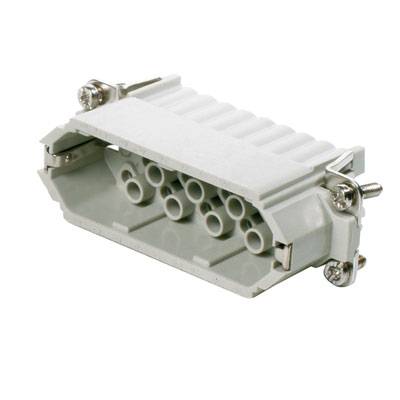

Enota za vtične konice HDC HD 25 MC Weidmüller vsebuje: 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
moški vložek
Priključek
stiskalni
Serija
RockStar® HDC HD
Značilnosti
z bakreno zlitino
Skupno število polov
25 + PE
Podatkovni list izdelka (PDF)
5 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
15,99 €
3
6% = 0,88 €
15,11 €
5
8% = 1,24 €
14,75 €
10
9% = 1,47 €
14,52 €
25
11% = 1,74 €
14,25 €
50
13% = 2,03 €
13,96 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (15,99 € / Kos)
15,99 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Poudarki in podrobnosti
Weidmüller 1650810000 moški vložek RockStar® HDC HD 25 + PE stiskalni 1 kos
- HDC HD 25 MC
Tehnične specifikacije
- Neto teža: 34 g
- Mejna temperatura: -40 ° C ... 125 ℃
- Izolacijski upor: 1010 Ω
- Stopnja onesnaženosti: 3
- Širina: 23 mm
- Višina: 35 mm
- Globina: 73 mm
- Dolžina osnove: 73 mm
- Velikost: 5
- Serija: HD
- Nazivna napetost (DIN EN 61984): 250 V
- Nazivna napetost v skladu z UL / CSA: 600 V AC / DC
- Nazivna impulzna napetost (DIN EN 61984): 4 kV
- Nazivni tok (DIN EN 61984): 10 A
- Razred vnetljivosti po UL 94: V-0
- Prostornina odpornosti: ≤ 4mΩ
- Izolacijski material: ojačana PC steklena vlakna (na seznamu UL in usposobljeni za vlak)
- Skupina izolacijskih materialov: IIIa
- Parni cikli Ag: ≥ 500
- Parni cikli Au: ≥ 500
- Vrsta priključka PE: vijačni priključek
- Prerez prevodnika AWG (PE), maks .: AWG 14
- Prerez prevodnika AWG (PE), min .: AWG 20
- Priključek po dolžini odstranjevanja: 8 mm
- Priključek dolžina PE: 10 mm
- Navor privijanja max. PE povezava: 1,5 Nm
- Moment zategovanja min. PE povezava: 1,2 Nm
- Pritrdilni vijak: M 4
- Velikost križne vdolbine: Gr. PZ1
- Reža za dimenzije rezila (povezava PE): SD 0,6 x 3,5, SD 0,8 x 4,0
- Višinski čep: 35 mm
- Vrsta izdelka
moški vložek
- Serija
RockStar® HDC HD
- Značilnosti
z bakreno zlitino
- Priključek
stiskalni
- Skupno število polov
25 + PE
- Prečni presek prevodnika (maks.)
2.5 mm²
- Število pinov
25
- Prečni prerez prevodnika (min.)
0.14 mm²
- Vsebina
1 kos
- Število pola
da
23
35 mm
73 mm
250 V
25
Pin
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.14-2.5 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 202829 Enota za vtične konice HDC HD 25 MC Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 202829 Enota za vtične konice HDC HD 25 MC Weidmüller vsebuje: 1 kos
Opis
Pin vstavite. HDC vložek, zatič, 250 V, 10 A, število položajev: 25, priključek za stiskanje, velikost: 5. HD serija ima visoko kontaktno gostoto in je zato idealna za obdelavo signalov. Nivo povezave prevodnika je zasnovan kot stiskalni kontakt. Preverjena tehnologija spajanja krimp uporablja že desetletja. Konfekcijski stiki niso vključeni v obseg dostave vložkov. Število polov: 25, nazivni tok: 10 A, nazivna napetost: 250 V, nazivna napetost v skladu z UL / CSA: 600 V AC / DC. Crimp povezava.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- Enota za vtične konice HDC HD 25 MC Weidmüller vsebuje: 1 kos
