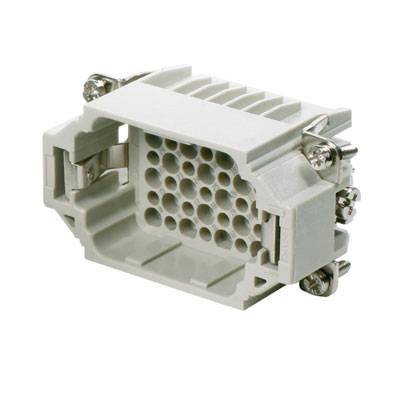

Enota za vtične konice HDC HDD 42 MC Weidmüller vsebuje: 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
moški vložek
Priključek
stiskalni
Serija
RockStar® HDC HDD
Značilnosti
z bakreno zlitino
Skupno število polov
42 + PE
Podatkovni list izdelka (PDF)
5 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
26,99 €
3
4% = 1,17 €
25,82 €
5
6% = 1,64 €
25,35 €
10
7% = 1,95 €
25,04 €
25
9% = 2,31 €
24,68 €
50
10% = 2,70 €
24,29 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (26,99 € / Kos)
26,99 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Poudarki in podrobnosti
Weidmüller 1651170000 moški vložek RockStar® HDC HDD 42 + PE stiskalni 1 kos
- HDC HDD 42 MC
Tehnične specifikacije
- Neto teža: 45 g
- Mejna temperatura: -40 ° C ... 125 ℃
- Izolacijski upor: 1010 Ω
- Stopnja onesnaženosti: 3
- Širina: 34 mm
- Višina: 35 mm
- Globina: 64 mm
- Osnovna dolžina: 64 mm
- Velikost: 4
- Serija: HDD
- Nazivna napetost (DIN EN 61984): 250 V
- Nazivna napetost v skladu z UL / CSA: 600 V AC / DC
- Nazivna impulzna napetost (DIN EN 61984): 4 kV
- Nazivni tok (DIN EN 61984): 10 A
- Razred vnetljivosti po UL 94: V-0
- Prostornina odpornosti: ≤ 4mΩ
- Izolacijski material: ojačana PC steklena vlakna (na seznamu UL in usposobljeni za vlak)
- Skupina izolacijskih materialov: IIIa
- Parni cikli Ag: ≥ 500
- Parni cikli Au: ≥ 500
- Vrsta priključka PE: vijačni priključek
- Prerez prevodnika AWG (PE), maks .: AWG 14
- Prerez prevodnika AWG (PE), min .: AWG 20
- Priključek po dolžini odstranjevanja: 8 mm
- Priključek dolžina PE: 10 mm
- Navor privijanja max. PE povezava: 1,5 Nm
- Moment zategovanja min. PE povezava: 1,2 Nm
- Pritrdilni vijak: M 4
- Velikost križne vdolbine: Gr. PZ1
- Reža za dimenzije rezila (povezava PE): SD 0,6 x 3,5, SD 0,8 x 4,0
- Višinski čep: 35 mm
- Vrsta izdelka
moški vložek
- Serija
RockStar® HDC HDD
- Značilnosti
z bakreno zlitino
- Priključek
stiskalni
- Skupno število polov
42 + PE
- Prečni presek prevodnika (maks.)
2.5 mm²
- Število pinov
42
- Prečni prerez prevodnika (min.)
0.14 mm²
- Vsebina
1 kos
- Število pola
da
34
35 mm
64 mm
250 V
42
Pin
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.14-2.05 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 202850 Enota za vtične konice HDC HDD 42 MC Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 202850 Enota za vtične konice HDC HDD 42 MC Weidmüller vsebuje: 1 kos
Informacije
Informacije 202850 Enota za vtične konice HDC HDD 42 MC Weidmüller vsebuje: 1 kos
Opis
Pin vstavite. HDC vložek, zatič, 250 V, 10 A, število položajev: 42, priključek za stiskanje, velikost: 4. Serija HDD z obrnjenimi stikalnimi stiki je zasnovana za veliko število polov v omejenem prostoru. Manjša zasnova prihrani uporabnikom prostor med namestitvijo, ne da bi bilo treba omejiti število polov. Nivo povezave prevodnika je zasnovan kot stiskalni kontakt. Preverjena tehnologija spajanja krimp uporablja že desetletja. Konfekcijski stiki niso vključeni v obseg dostave vložkov. Število polov: 42, nazivni tok: 10 A, nazivna napetost: 250 V, nazivna napetost v skladu z UL / CSA: 600 V AC / DC. Crimp povezava.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- Enota za vtične konice HDC HDD 42 MC Weidmüller vsebuje: 1 kos
