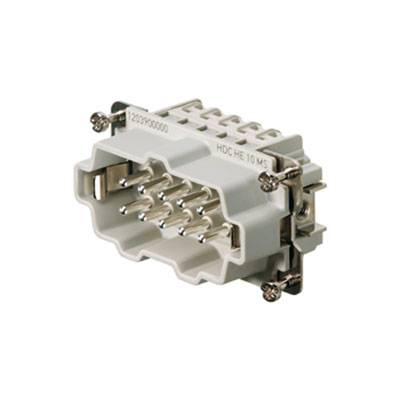

Enota za vtične konice HDC HE 10 MS Weidmüller vsebuje: 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
moški vložek
Priključek
vijačni
Serija
RockStar® HDC HE
Značilnosti
z bakreno zlitino
Skupno število polov
10 + PE
Podatkovni list izdelka (PDF)
24 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
18,99 €
3
5% = 0,94 €
18,05 €
5
7% = 1,32 €
17,67 €
10
9% = 1,66 €
17,33 €
25
10% = 1,85 €
17,14 €
50
11% = 2,17 €
16,82 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (18,99 € / Kos)
18,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Weidmüller 1203900000 moški vložek RockStar® HDC HE 10 + PE vijačni 1 kos
- HDC HE 10 MS
Tehnične specifikacije
- Neto teža: 67 g
- Mejna temperatura: -40 ° C ... 125 ℃
- Izolacijski upor: 1010 Ω
- Stopnja onesnaženosti: 3
- Širina: 34 mm
- Višina 35,7 mm
- Globina: 64 mm
- Osnovna dolžina: 64 mm
- Velikost: 4
- Serija: HE
- Nazivna napetost (DIN EN 61984): 500 V
- Nazivna napetost v skladu z UL / CSA: 600 V AC / DC
- Nazivna impulzna napetost (DIN EN 61984): 6 kV
- Nazivni tok (DIN EN 61984): 16 A
- Razred vnetljivosti po UL 94: V-0
- Prostornina odpornosti: ≤ 2mΩ
- Izolacijski material: ojačana PC steklena vlakna (na seznamu UL in usposobljeni za vlak)
- Skupina izolacijskih materialov: IIIa
- Parni cikli Ag: ≥ 500
- Vrsta priključka PE: vijačni priključek
- Prerez prevodnika AWG (PE), maks .: AWG 12
- Prerez prevodnika AWG (PE), min .: AWG 20
- Priključek po dolžini odstranjevanja: 9 mm
- Priključek dolžina PE: 10 mm
- Navor privijanja max. PE povezava: 1,5 Nm
- Moment zategovanja min. PE povezava: 1,2 Nm
- Pritrdilni vijak: M 4
- Velikost križne vdolbine: Gr. PH1
- Reža za dimenzije rezila (povezava PE): SD 0,8 x 4,0
- Površina: pasivirano srebro
- Material: bakrena zlitina
- Reža za dimenzije rezila (vijačni priključek): SD 0,6 x 3,5
- Višinski čep: 35,7 mm
- Vrsta izdelka
moški vložek
- Serija
RockStar® HDC HE
- Značilnosti
z bakreno zlitino
- Priključek
vijačni
- Skupno število polov
10 + PE
- Prečni presek prevodnika (maks.)
2.5 mm²
- Število pinov
10
- Prečni prerez prevodnika (min.)
0.5 mm²
- Vsebina
1 kos
- Število pola
da
34
35.7 mm
64 mm
500 V
10
Pin
-40-125 °C
V0
6 kV
Screw connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 201589 Enota za vtične konice HDC HE 10 MS Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 201589 Enota za vtične konice HDC HE 10 MS Weidmüller vsebuje: 1 kos
Opis
Pin vstavite. HDC vložek, zatič, 500 V, 16 A, število položajev: 10, vijačni priključek, velikost: 4. V vijačnem spoju je nivo vijaka vodnika zasnovan kot vijačni element. Vsi vijačni priključni elementi (izjema: velikost 1) so opremljeni z žično zaščitno vzmetjo. Število polov: 10, nazivni tok: 16 A, nazivna napetost: 500 V, nazivna napetost v skladu z UL / CSA: 600 V AC / DC, vijačni priključek.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- Enota za vtične konice HDC HE 10 MS Weidmüller vsebuje: 1 kos
