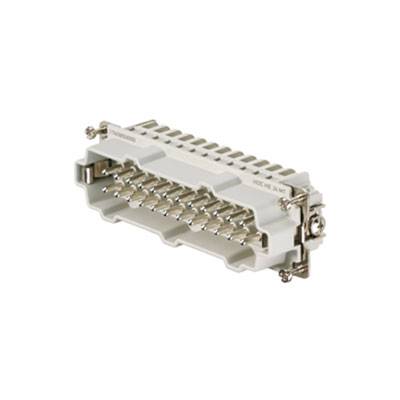

Enota za vtične konice HDC HE 24 MT Weidmüller vsebuje: 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
moški vložek
Priključek
z natezno vzmetjo
Serija
RockStar® HDC HE
Značilnosti
z bakreno zlitino
Skupno število polov
24 + PE
Podatkovni list izdelka (PDF)
5 kos - zaloga Nemčija
Podobni izdelki
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
28,99 €
3
4% = 1,26 €
27,73 €
5
6% = 1,77 €
27,22 €
10
7% = 2,10 €
26,89 €
25
9% = 2,48 €
26,51 €
50
10% = 2,90 €
26,09 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (28,99 € / Kos)
28,99 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Poudarki in podrobnosti
Weidmüller 1745850000 moški vložek RockStar® HDC HE 24 + PE z natezno vzmetjo 1 kos
- HDC HE 24 MT
Tehnične specifikacije
- Neto teža: 100 g
- Mejna temperatura: -40 ° C ... 125 ℃
- Izolacijski upor: 1010 Ω
- Stopnja onesnaženosti: 3
- Širina: 34 mm
- Višina: 33,5 mm
- Globina: 111 mm
- Osnovna dolžina: 111 mm
- Velikost: 8
- Serija: HE
- Nazivna napetost (DIN EN 61984): 500 V
- Nazivna napetost v skladu z UL / CSA: 600 V AC / DC
- Nazivna impulzna napetost (DIN EN 61984): 6 kV
- Nazivni tok (DIN EN 61984): 16 A
- Razred vnetljivosti po UL 94: V-0
- Prostornina odpornosti: ≤ 2mΩ
- Izolacijski material: ojačana PC steklena vlakna (na seznamu UL in usposobljeni za vlak)
- Skupina izolacijskih materialov: IIIa
- Parni cikli Ag: ≥ 500
- Vrsta priključka PE: vijačni priključek
- Prerez prevodnika AWG (PE), maks .: AWG 12
- Prerez prevodnika AWG (PE), min .: AWG 20
- Priključek po dolžini odstranjevanja: 8 mm
- Priključek dolžina PE: 10 mm
- Navor privijanja max. PE povezava: 1,5 Nm
- Moment zategovanja min. PE povezava: 1,2 Nm
- Pritrdilni vijak: M 4
- Velikost križne vdolbine: Gr. PH1
- Reža za dimenzije rezila (povezava PE): SD 0,8 x 4,0
- Površina: pasivirano srebro
- Material: bakrena zlitina
- Reža za dimenzije rezila (vijačni priključek): SD 0,5 x 3,0
- Višinski čep: 33,5 mm
- Vrsta izdelka
moški vložek
- Serija
RockStar® HDC HE
- Značilnosti
z bakreno zlitino
- Priključek
z natezno vzmetjo
- Skupno število polov
24 + PE
- Prečni presek prevodnika (maks.)
2.5 mm²
- Število pinov
24
- Prečni prerez prevodnika (min.)
0.25 mm²
- Vsebina
1 kos
- Število pola
da
34
33.5 mm
111 mm
500 V
24
Pin
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.25-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 203356 Enota za vtične konice HDC HE 24 MT Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 203356 Enota za vtične konice HDC HE 24 MT Weidmüller vsebuje: 1 kos
Opis
Pin vstavite. HDC vložek, zatič, 500 V, 16 A, število položajev: 24, vzmetni priključek, velikost: 8. V natezni vzmetni povezavi je nivo priključka prevodnika oblikovan kot element vzmetne napetosti. To pomeni, da je praktično brez vzdrževanja in obstaja varen in trajen priključek, ki je zasnovan tako, da je odporen proti vibracijam. Število polov: 48, nazivni tok: 16 A, nazivna napetost: 500 V, nazivna napetost v skladu z UL / CSA: 600 V AC / DC. Natezna povezava vzmeti.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- Enota za vtične konice HDC HE 24 MT Weidmüller vsebuje: 1 kos
