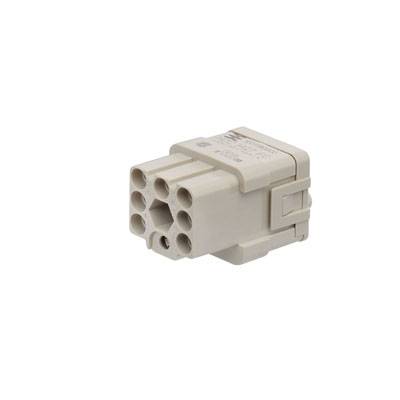

Enota za vtične konice HDC HQ 7 FC Weidmüller vsebuje: 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
moški vložek
Priključek
stiskalni
Serija
RockStar® HDC HQ
Značilnosti
z bakreno zlitino
Skupno število polov
7 + PE
Podatkovni list izdelka (PDF)
5 kos - zaloga Nemčija
Podobni izdelki
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
20,99 €
3
5% = 1,04 €
19,95 €
5
7% = 1,46 €
19,53 €
10
9% = 1,84 €
19,15 €
25
10% = 2,05 €
18,94 €
50
11% = 2,39 €
18,60 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (20,99 € / Kos)
20,99 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Poudarki in podrobnosti
Weidmüller 1003180000 moški vložek RockStar® HDC HQ 7 + PE stiskalni 1 kos
- HDC HQ 7 FC
Tehnične specifikacije
- Neto teža: 16 g
- Mejna temperatura: -40 ° C ... 125 ℃
- Izolacijski upor: 1010 Ω
- Stopnja onesnaženosti: 3
- Širina: 21 mm
- Višina 40,2 mm
- Globina: 21 mm
- Višinska vtičnica: 40,2 mm
- Osnovna dolžina: 21 mm
- Velikost: 1
- Serija: HQ
- Nazivna napetost (DIN EN 61984): 400 V
- Nazivna napetost v skladu z UL / CSA: 600 V AC / DC
- Nazivna impulzna napetost (DIN EN 61984): 6 kV
- Nazivni tok (DIN EN 61984): 10 A
- Razred vnetljivosti po UL 94: V-0
- Prostornina odpornosti: ≤ 4mΩ
- Izolacijski material: ojačana PC steklena vlakna (na seznamu UL in usposobljeni za vlak)
- Skupina izolacijskih materialov: IIIa
- Parni cikli Ag: ≥ 500
- Parni cikli Au: ≥ 500
- Vrsta priključka PE: vijačni priključek
- Prerez prevodnika AWG (PE), maks .: AWG 14
- Prerez prevodnika AWG (PE), min .: AWG 26
- Priključek po dolžini odstranjevanja: 8 mm
- Dolžina okovja PE: 5 mm
- Navor privijanja max. PE povezava: 0,55 Nm
- Moment zategovanja min. PE povezava: 0,5 Nm
- Pritrdilni vijak: M 3
- Reža za dimenzije rezila (povezava PE): SD 0,6 x 3,5
- Vrsta izdelka
moški vložek
- Serija
RockStar® HDC HQ
- Značilnosti
z bakreno zlitino
- Priključek
stiskalni
- Skupno število polov
7 + PE
- Prečni presek prevodnika (maks.)
2.5 mm²
- Število pinov
7
- Prečni prerez prevodnika (min.)
0.14 mm²
- Vsebina
1 kos
- Število pola
da
21
40.2 mm
21 mm
400 V
7
Bus
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.14-2.5 mm²
0.14-2.5 mm²
0.14-2.5 mm²
0.14-2.5 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 195483 Enota za vtične konice HDC HQ 7 FC Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 195483 Enota za vtične konice HDC HQ 7 FC Weidmüller vsebuje: 1 kos
Opis
Pin vstavite. HDC vložek, vtičnica, 400 V, 10 A, število položajev: 7, priključek za stiskanje, velikost: 1. Serija HQ - majhnih dimenzij in vendar velika. Električni parametri govorijo sami zase. Tukaj lahko uporabite tudi preizkušene HD-stiskalne stike. Nivo povezave prevodnika je zasnovan kot stiskalni kontakt. Preverjena tehnologija spajanja krimp uporablja že desetletja. Konfekcijski stiki niso vključeni v obseg dostave vložkov. Število polov: 7 (+ PE), nazivni tok: 10 A, nazivna napetost: 400 V, nazivna napetost v skladu z UL / CSA: 600 V AC / DC. Crimp povezava.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- Enota za vtične konice HDC HQ 7 FC Weidmüller vsebuje: 1 kos
