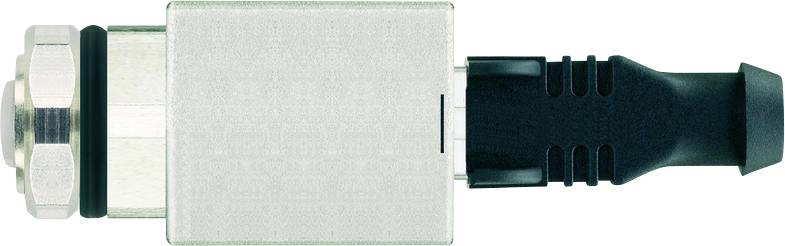

Escha 8069793 stenska uvodnica Število polov: 4, 8 1 kos

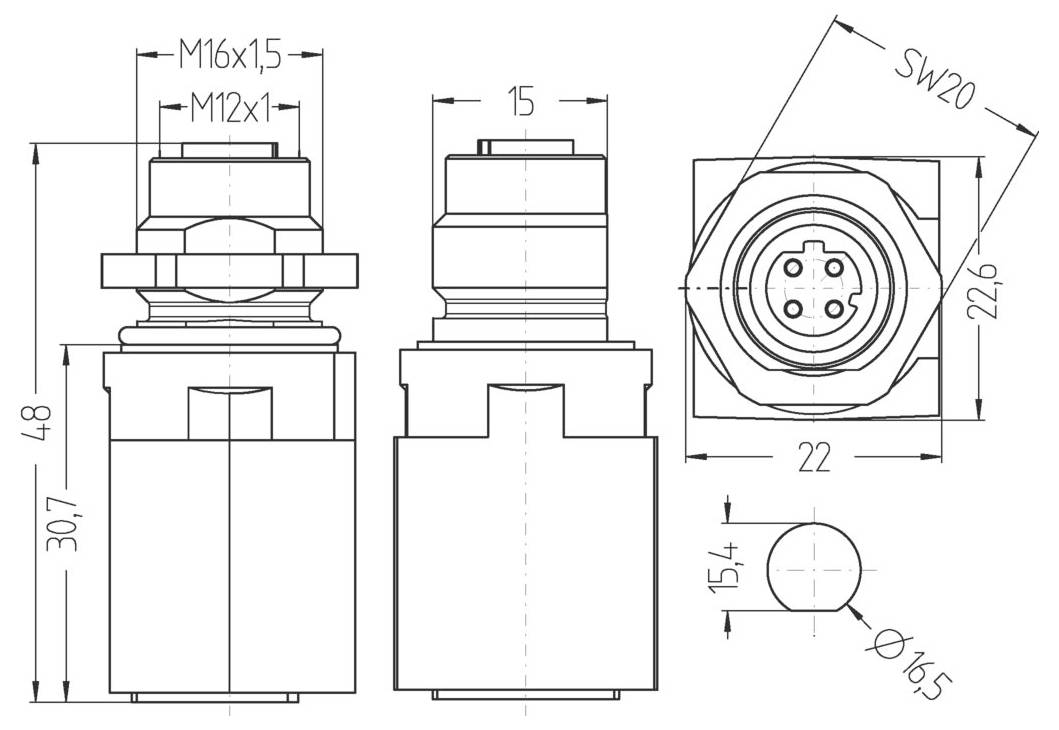

Tehnični risba senzorskega priključka, ki prikazuje tri poglede z dimenzijami. Vključuje M12x1 in M16x15 navoje, s šestkotno matico, označeno kot SW20.

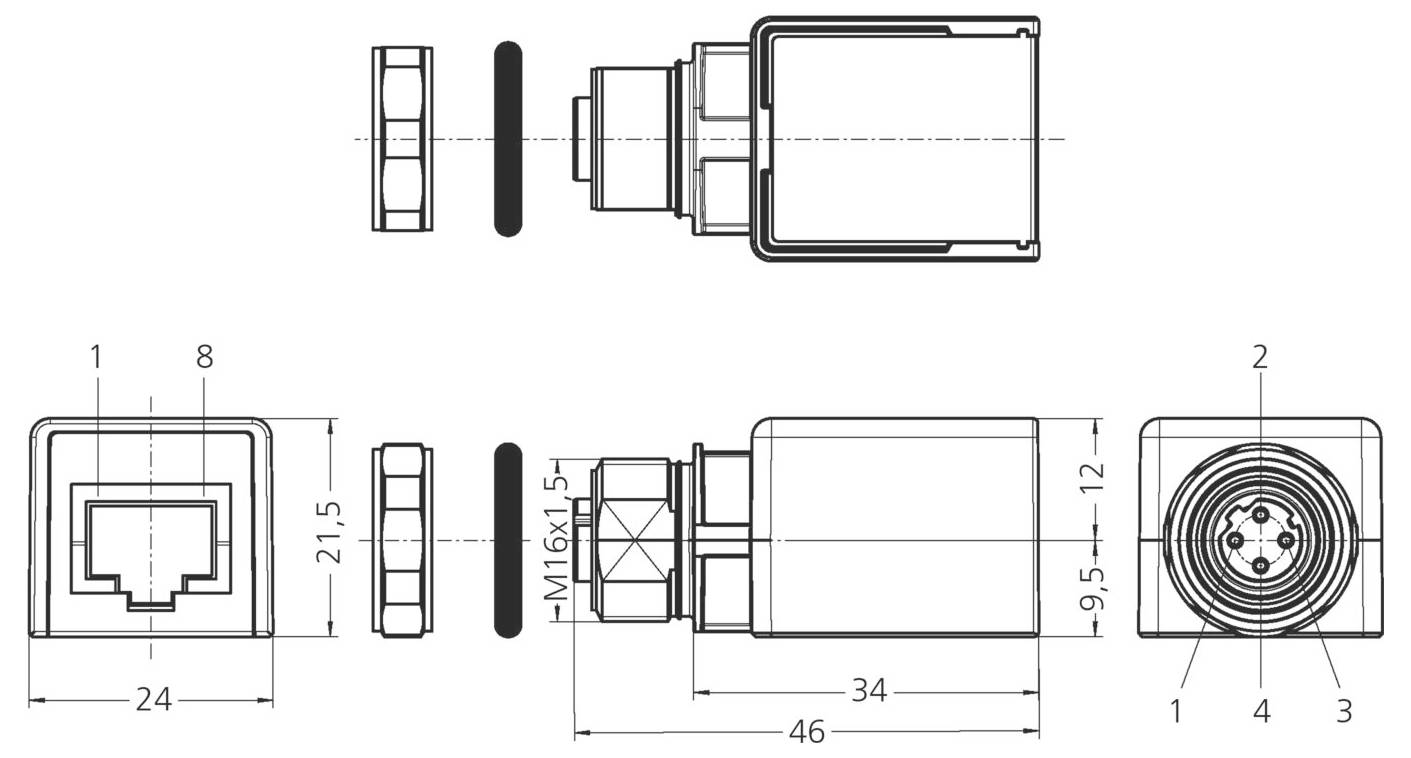

Tehnična risba, ki prikazuje dimenzije priključka z več pogledi. Ključne mere vključujejo 46 mm dolžino, 34 mm širino in navojni profil M16 x 1,5.

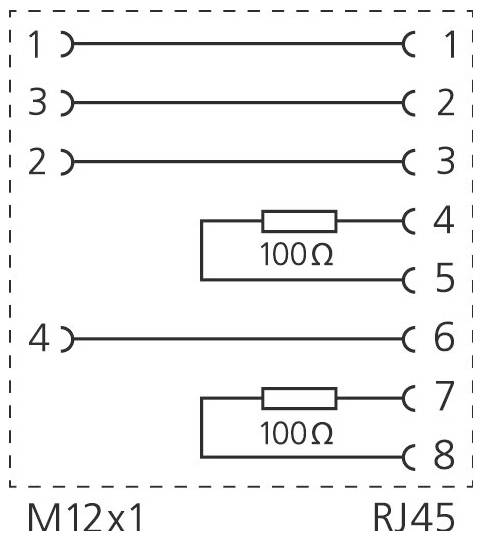

Shematski diagram ožičenja, ki prikazuje povezavo M12x1 do RJ45. Sponke 4 in 5, 7 in 8 vključujejo po en 100Ω upor.

1/4

Vrsta izdelka

stenska uvodnica

Stranski priključek A

M12-vtičnica, ravna

Priključna stran B

RJ45 vtičnica

Število polov

Nazivna napetost

50 V DC/AC

Podatkovni list izdelka (PDF)

Dostava pet, 2.10.

9 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (51,99 € / Kos)

51,99 €

z DDV

Na voljo samo 9 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Stopnja zaščite (montaža): IP20 (RJ45)
Kodiranje: D
Nazivna napetost (stran A | stran B): 50 VAC/DC
Izolacijska upornost (stran A | stran B): ≥108 Ω
Priključki (stran A | stran B): ravna vtičnica M12; ravna vtičnica RJ45
Tokovna nosilnost na pin (pri 40 °C) (stran A | stran B): 0,2 A
Temperatura okolice (stran A | stran B): -25°C ... +85°C
Stopnja onesnaženosti (stran A | stran B): 2
Zaščita (stran A | stran B): Z zaščito
Značilnosti prenosa (stran A | stran B): Cat5e
Območje debeline stene (Δh): 1,0...2,5 mm
Zasedenost (stran A | stran B): ;T568B
Material kontaktov (stran A | stran B): Kovina, CuZn, pozlačen; Kovina, CuSn, pozlačen
Material nosilca kontaktov (stran A | stran B): Plastika, PA, GY; Plastika, PA, BK
Mehanska življenjska doba (stran A | stran B):> 100 ciklov parjenja;> 750 ciklov parjenja
Standardi (stran A | stran B): IEC 61076-2-101; IEC 60603-7-51
Število polov (stran A | stran B): 4; 8
Udarci in vibracije: Razred 1, kategorija B (DIN EN 61373), ne velja za RJ45
Temperaturno območje: T3 (-25 °C ... +85 °C)

Vrsta: IE-FKFDSY4-RJ45KS

Vrsta izdelka: stenska uvodnica

Stranski priključek A: M12-vtičnica, ravna

Priključna stran B: RJ45 vtičnica

Število polov: 4
8

Nazivna napetost: 50 V DC/AC

Nazivni tok: 0.2 A

Nazivni tok - zaokrožen: 200 mA

Kodiranje: D

Material kontakta: CuZn

Proizv. št. delov: 8069793

Vsebina: 1 kos

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3553498 Escha 8069793 stenska uvodnica Število polov: 4, 8 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3553498 Escha 8069793 stenska uvodnica Število polov: 4, 8 1 kos

Opis

Standardna povezovalna tehnologija ESCHA je sinonim za raznolikost, kakovost in zanesljivost v razredih zaščite IP67, IP68 in IP69. Zahvaljujoč različnim izvedbam, kodiranju in široki paleti kakovosti kablov boste našli pravo rešitev za vsako uporabo. Ne glede na to, ali gre za okrogle konektorje M8, M12 ali M23, konektorje RJ45 ali ventilske konektorje – vsi izdelki so na voljo v številnih dolžinah kablov. Praktični T- in Y-razdelilniki, vgradni konektorji, adapterji in vhodno/izhodni moduli omogočajo prilagodljive konfiguracije ožičenja.
