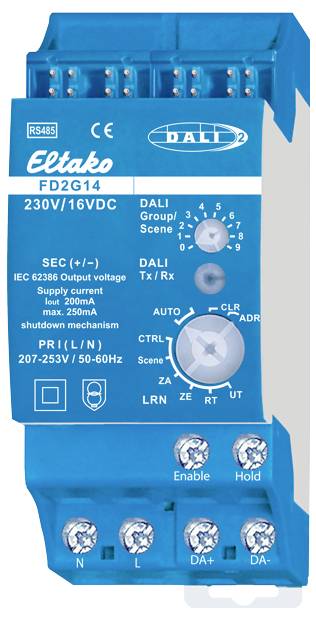

FD2G14 Eltako DALI Gateway vodilo

DALI 2 prehod, dvosmerni. Izguba v stanju pripravljenosti samo 1 vat. Certifikat DALI-2. DALI-2 je zadnja generacija standarda DALI z razširjeno funkcionalnostjo. Naprave DALI-2 podpirajo tudi vse dosedanje funkcije DALI in so zato nazaj združljive. Modularna naprava za montažo na DIN-EN 60715 TH35 letev. 2 delilni enoti = 36 mm širok, 58 mm globok. Priključek na vodilo ELTAKO RS485. Križno ožičenje samo vodilo z mostičkom. Delovanje v povezavi s FAM14. Napajalna napetost 230 V/50 Hz na sponkah N in L. Napetost, skladna s standardom IEC 62386 za naprave DALI, je zagotovljena na sponkah DA +/-. Izhodni tok 200mA/maks. 250 mA. Čas vklopa maks. 250 ms. V primeru kratkega stika napajalnik izklopi napajalno napetost. Na voljo je mehanizem za ciklične poskuse vklopa. Na FD2G14 je mogoče upravljati do 64 upravljalnih naprav DALI in DALI-2 ter 64 senzorjev DALI-2, ob upoštevanju izhodnega toka. Prehod FD2G14 krmili naprave DALI s telegrami senzorjev EnOcean. Skupine 0-15 je mogoče nadzorovati in poslati ukaz za oddajanje. Poleg tega je mogoče nadzorovati prizore DALI 0-15. Instalacije DALI, ki jih je treba v celoti krmiliti s FD2G14, morajo biti zato konfigurirane v skupinah 0-15. Vrednotenje senzorjev DALI-2 je mogoče konfigurirati in aktivirati s pomočjo PCT14. Sporočila o dogodkih DALI-2 je mogoče interpretirati in oddati na RS485 BUS z uporabo terminala Hold. To omogoča izhod v radijsko omrežje Enocean prek FTD14. FD2G14 interno shrani vrednost zatemnitve za vsako od skupin 0-15 in to vrednost zagotovi kot povratno informacijo. Ustvarijo se povratni telegrami. FD2G14 zaseda 16 naslovov naprave BR14. Povratne informacije iz naslovov naprav ustrezajo v naraščajočem vrstnem redu vrednostim zatemnitve skupin DALI 0-15. Povratne signale je mogoče preklapljati posamezno za vsako skupino od telegrama vrednosti zatemnitve (%) do telegrama tipke (vklop/izklop) z uporabo PCT14. To pomeni, da je mogoče pogone BR14 krmiliti s pomočjo povratnih signalov. FD2G14 izpolnjuje funkcijo DALI masterja in DALI napajalnika. Samo gumbe za skupine 0-8 in DALI scene 0-9 je mogoče naučiti z uporabo vrtljivih stikal. Kontrolni telegrami za skupine 9-15 in scene 10-15 so možni le preko vnosov v PCT14. Od tedna proizvodnje 30/19 se lahko FD2G14 uporablja kot enokanalna naprava FD2G14-Broadcast; to se določi, ko je dodeljen naslov naprave. Pozor: brezžične tipke vedno zahtevajo dvojni klik, ko jih ročno učite v FD2G14! Pri CLR je dovolj en sam klik. Smernega gumba ali univerzalnega gumba z istim ID-jem in istim gumbom ni mogoče naučiti večkrat v različnih skupinah. Vedno velja zadnja izbrana skupina. Z gumbom lahko torej preklapljate samo eno skupino ali pri oddaji vse skupine. Na skupino je mogoče programirati tudi en sistem talnega ogrevanja. Ko se nastavi ročno, to vedno deluje ne glede na svetlost. S PCT14 lahko nastavite tudi prag svetlosti. Pri talnem gretju vseh skupin lahko skupaj nastavite čas zakasnitve izklopa po nepremikanju v minutah (1..60). Privzeto je 3 minute.

Besedilo je strojno prevedeno.
