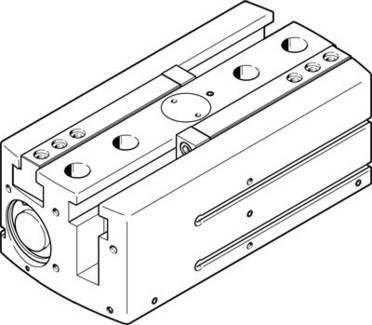

FESTO 3361490 HGPL-40-80-A-B vzporedno prijemalo Material ohišja: aluminij 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (2799,00 € / Kos)
2799,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
FESTO 3361490 HGPL-40-80-A-B vzporedno prijemalo Material ohišja: aluminij 1 kos
Tehnične specifikacije
- Število čeljusti: 2
- Velikost: 40
- Vrsta pritrditve: notranji navoj in centrirni tulec
- z odprtino in sredinskim ročajem
- Obratovalni tlak: 3 ... 8 barov
- Obratovalni medij: stisnjen zrak po ISO 8573-1: 2010 [7: 4: 4]
- Namestitveni položaj: poljuben
- Funkcija: dvojno delovanje
- Skupna sila oprijema pri 6 barh odprta: 1.038 N
- Skupna sila oprijema blizu 6 bar: 1.216 N
- Funkcija prijemala: Vzporedno
- Odprta sila prijema na čeljustno čeljust pri 6 bar: 519 N
- Tesna sila oprijema na čeljustno čeljust pri 6 bar: 608 N
- Navodilo za obratovalni in krmilni medij: Možno naoljeno delovanje (potrebno pri nadaljnjem delovanju)
- Hod po čeljusti: 80 mm
- Konstrukcija konstrukcije: dvojni bat
- vodstvo
- bat vreteno
- T oblika
- Rack / pastorek
- Razred odpornosti proti koroziji KBK: 2 - zmerna korozijska obremenitev
- Inercijski moment: 198,87 kgcm2
- Največja delovna frekvenčna prijemalka:<1 Hz
- Največja natančnost izmenjave:<0,2 mm
- Maks. Prijemanje čeljusti igra Sz:<0,05 mm
- Najvišja kotna igralna sekira, ay:<0,2 stopinj
- Največja sila na čeljusti prijema Fz statična: 2500 N
- Največja masa na prstu zunanjega prijemala: 420 g
- Največji trenutek na čeljusti Mx statični: 125 Nm
- Največji trenutek na oprijem čeljusti Moja statičnost: 80 Nm
- Največji trenutek na čeljusti Mz statik: 100 Nm
- Najmanjši čas odpiranja pri 6 bar: 414 ms
- Najmanjši čas zapiranja na 6 bar: 438 ms
- Interval mazanja Vodilni elementi: 5 milijonov SP
- Pnevmatični priključek: M5
- Zaznavanje položaja: za stikala za bližino
- Teža izdelka: 4.800 g
- Rotacijska simetrija:<= 0,2 mm
- Temperatura okolice: 5 ... 60 °C
- Ohišje materiala: aluminij
- gleiteloxiert
- Čeljusti za prijemanje materiala: jeklo
- utrjene
- Podatki o materialu: Brez bakra in PTFE
- V skladu z RoHS
- Ponovite prijemnik natančnosti:<0,03 mm
- Obratovalni medij
Komprimirani zrak
- Vrsta
3361490
- Vrsta izdelka
vzporedno prijemalo
- Material ohišja
aluminij
- Priključek
M5
- Obratovalni tlak (maks.)
8 bar
- Proizv. št. delov
3361490
- Obratovalni tlak (min.)
3 bar
- Teža
4800 g
- Maks. temperatura okolice
+60 °C
- Min. temperatura okolice
+5 °C
- UKCA
ni pomembno
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2204810 FESTO 3361490 HGPL-40-80-A-B vzporedno prijemalo Material ohišja: aluminij 1 kos
Opis
Namigi
Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. Vrednost QNn je merjenje plinov v litrih na minuto.
