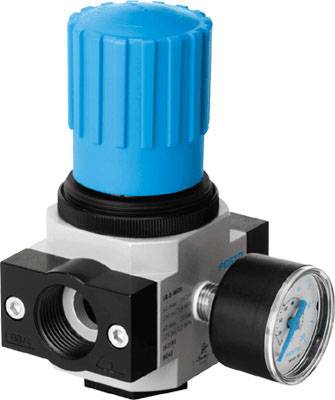

FESTO regulacijski ventil za tlak 159625 LR-1/4-D-MINI Material ohišja cinkova tlačna litina Tesnilni material NBR 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (87,99 € / Kos)
87,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
FESTO regulacijski ventil za tlak 159625 LR-1/4-D-MINI Material ohišja cinkova tlačna litina Tesnilni material NBR 1 kos
Tehnične specifikacije
- neposredno vodeni membranski regulacijski ventil
- Obratovalni medij
Stisnjen zrak po ISO 8573-1: 2010 [7: 4: 4]; inertni plini
- Vrsta
LR-1/4-D-MINI
- Vrsta izdelka
regulacijski ventil za tlak
- Material ohišja
cinkova tlačna litina
- Priključek
G 1/4
- Maks. pretok
1500 l/min
- Obratovalni tlak (maks.)
16 bar
- Izvedba
Tlačni regulacijski ventil LR-1/4-D-MINI s manometrom, delovni tlak do 12 barov. Velikost okvirja = Mini, serija = D, zaklepanje pogona = vrtljiv gumb z zaklepom, namestitveni položaj = kateri koli, konstrukcijska zasnova = neposredno krmiljen membranski krmilni ventil
- Proizv. št. delov
159625
- Velikost
Mini
- Obratovalni tlak (min.)
1 bar
- Tesnilni material
NBR
- Teža
350 g
- Območje temperature medija
-10 do +60 °C
- Maks. temperatura medija
+60 °C
- Min. temperatura medija
-10 °C
- Medij
stisnjen zrak
- Značilnosti
vrtljiva
- Nadzor pritiska (maks.)
12 bar
- Nadzor pritiska (min.)
0.5 bar
- Maks. temperatura okolice
+60 °C
- Min. temperatura okolice
-10 °C
- Način delovanja
neposredno delovanje
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1937117 FESTO regulacijski ventil za tlak 159625 LR-1/4-D-MINI Material ohišja cinkova tlačna litina Tesnilni material NBR 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1937117 FESTO regulacijski ventil za tlak 159625 LR-1/4-D-MINI Material ohišja cinkova tlačna litina Tesnilni material NBR 1 kos
Opis
• Z navojnim navojem in vtičnim priključkom
• Vijačni navoj M5, Rx, R¼
• Vtični priključek za zunanjo cev Schlauch 4 ... 8 mm
• 360 ° vrtljivi konektor
Tlačni regulacijski ventil ohranja izstopni tlak na sekundarni strani večinoma konstanten ne glede na nihanja tlaka na primarni strani in porabo zraka.
Primarni tlak na vijačni navoj se pojavi pri priključku QS z znižanim tlakom.
Besedilo je strojno prevedeno.
• Vijačni navoj M5, Rx, R¼
• Vtični priključek za zunanjo cev Schlauch 4 ... 8 mm
• 360 ° vrtljivi konektor
Tlačni regulacijski ventil ohranja izstopni tlak na sekundarni strani večinoma konstanten ne glede na nihanja tlaka na primarni strani in porabo zraka.
Primarni tlak na vijačni navoj se pojavi pri priključku QS z znižanim tlakom.
Besedilo je strojno prevedeno.
Namigi
Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. QNn vrednost je meritev plinov v litrih na minuto.
Ventil za regulacijo diferenčnega tlaka nima prezračevanja, tj naraščajočega sekundarnega tlaka ni mogoče zmanjšati.
