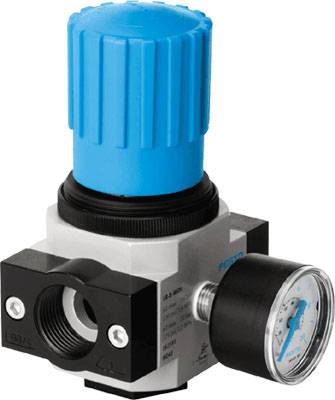

FESTO regulacijski ventil za tlak 162583 LR-1/4-D-7-MINI Material ohišja cinkova tlačna litina Tesnilni material NBR 1 k
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
10 kos - zaloga Nemčija
Število
Skupaj (99,99 € / Kos)
99,99 €
z DDV
Na voljo samo 10 kos - zaloga Nemčija
Poudarki in podrobnosti
FESTO regulacijski ventil za tlak 162583 LR-1/4-D-7-MINI Material ohišja cinkova tlačna litina Tesnilni material NBR 1 kos
Tehnične specifikacije
- neposredno vodeni membranski regulacijski ventil
- Obratovalni medij
Stisnjen zrak po ISO 8573-1: 2010 [7: 4: 4]; inertni plini
- Vrsta
LR-1/4-D-7-MINI
- Vrsta izdelka
regulacijski ventil za tlak
- Material ohišja
cinkova tlačna litina
- Priključek
G 1/4
- Maks. pretok
1.600 l/min
- Obratovalni tlak (maks.)
16 bar
- Izvedba
Tlačni regulacijski ventil LR-1/4-D-7-MINI s manometrom, delovni tlak do 7 barov. Velikost okvirja = Mini, serija = D, zaklepanje pogona = vrtljiv gumb z zaklepom, namestitveni položaj = kateri koli, konstrukcijska zasnova = neposredno krmiljen membranski krmilni ventil
- Proizv. št. delov
162583
- Velikost
Mini
- Obratovalni tlak (min.)
1 bar
- Tesnilni material
NBR
- Teža
350 g
- Območje temperature medija
-10 do +60 °C
- Maks. temperatura medija
+60 °C
- Min. temperatura medija
-10 °C
- Medij
stisnjen zrak
- Značilnosti
vrtljiva
- Nadzor pritiska (maks.)
7 bar
- Nadzor pritiska (min.)
0.5 bar
- Maks. temperatura okolice
+60 °C
- Min. temperatura okolice
-10 °C
- Način delovanja
neposredno delovanje
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1937123 FESTO regulacijski ventil za tlak 162583 LR-1/4-D-7-MINI Material ohišja cinkova tlačna litina Tesnilni material NBR 1 k
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1937123 FESTO regulacijski ventil za tlak 162583 LR-1/4-D-7-MINI Material ohišja cinkova tlačna litina Tesnilni material NBR 1 k
Opis
• Z navojnim navojem in vtičnim priključkom
• Vijačni navoj M5, Rx, R¼
• Vtični priključek za zunanjo cev Schlauch 4 ... 8 mm
• 360 ° vrtljivi konektor
Tlačni regulacijski ventil ohranja izstopni tlak na sekundarni strani večinoma konstanten ne glede na nihanja tlaka na primarni strani in porabo zraka.
Primarni tlak na vijačni navoj se pojavi pri priključku QS z znižanim tlakom.
Besedilo je strojno prevedeno.
• Vijačni navoj M5, Rx, R¼
• Vtični priključek za zunanjo cev Schlauch 4 ... 8 mm
• 360 ° vrtljivi konektor
Tlačni regulacijski ventil ohranja izstopni tlak na sekundarni strani večinoma konstanten ne glede na nihanja tlaka na primarni strani in porabo zraka.
Primarni tlak na vijačni navoj se pojavi pri priključku QS z znižanim tlakom.
Besedilo je strojno prevedeno.
Namigi
Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. QNn vrednost je meritev plinov v litrih na minuto.
Ventil za regulacijo diferenčnega tlaka nima prezračevanja, tj naraščajočega sekundarnega tlaka ni mogoče zmanjšati.
