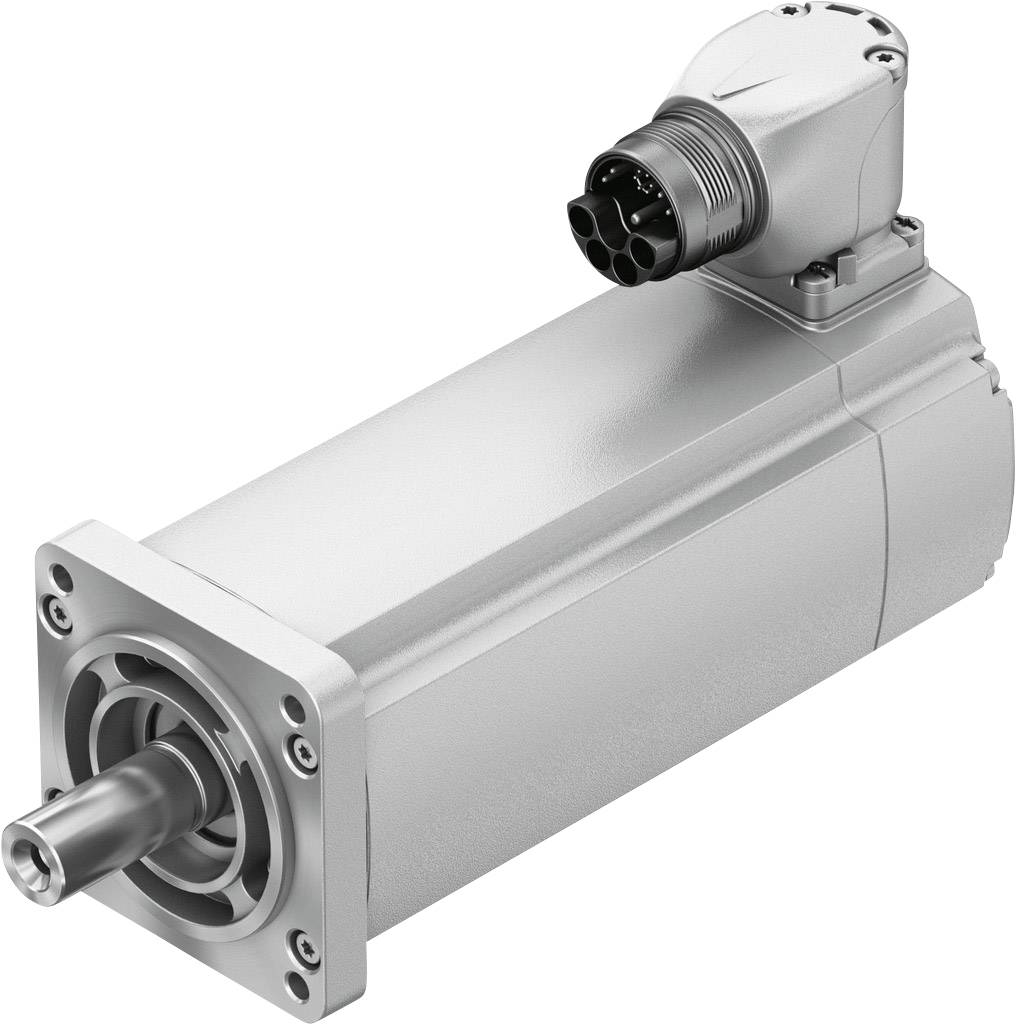

FESTO servomotor 5242217 EMMT-AS-60-L-HS-RM 3.2 A
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (1245,00 € / Kos)
1245,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
FESTO servomotor 5242217 EMMT-AS-60-L-HS-RM 3.2 A
Tehnične specifikacije
- Temperatura skladiščenja: -20 ° C - +70 ° C
- Relativna vlažnost: 0 - 90%
- Opomba glede temperature okolice: do 80 ° C z zmanjšanjem -1,5% / ° C
- Največja nadmorska višina: 4.000 m
- Opomba o največji nadmorski višini: od 1.000 m samo z zmanjšanjem -1% na 100 m
- Najvišja temperatura navijanja: 155 ° C
- Kotirni razred po EN 60034-1: S1
- Nadzor temperature: digitalni prenos temperature motorja prek EnDat 2.2
- Zasnova motorja po EN 60034-7: IM B5, IM V1, IM V3
- Namestitveni položaj: kateri koli
- Opomba glede zaščitnega razreda: gred motorja IP40 brez RWDR, gred motorja IP65 z RWDR, IP67 za ohišje motorja, vključno s priključno tehnologijo
- Koncentričnost, koaksialnost, osno iztekanje po DIN SPEC 42955: N
- Kakovost ravnotežja: G 2.5
- Zadrževalni navor: 1% največjega navora
- Življenjska doba ležajev pri nominalnih pogojih: 20.000 h
- Koda vmesnika Motor Out: 60P
- Električni priključek 1, vrsta povezave: hibridni konektor
- Električni priključek 1, tehnologija povezave: M23x1
- Električni priključek 1, število zatičev / žic: 15
- Stopnja onesnaženosti: 2
- Razred korozijske odpornosti CRC: 0 - ni izpostavljen koroziji
- Tip preklopa navitja: zvezda znotraj
- Število parov polov: 5
- Navor v mirovanju: 1,66 Nm
- Največji navor: 5,6 Nm
- Največja hitrost: 11.900 vrt / min
- Največja mehanska hitrost: 16.000 vrt / min
- Neprekinjen tok mirovanja: 3,8 A
- Najvišji tok: 18,3 A
- Konstanta motorja: 0,44 Nm / A
- Konstanta navora v mirovanju: 0,52 Nm / A
- Napetostna konstantna faza-faza: 31,2 mVmin
- Fazna upornost navijanja: 2.68 Ohm
- Fazna faza induktivnosti navijanja: 7 mH
- Induktivnost navitja Ld (faza): 4,2 mH
- Prečna induktivnost navitja Lq (faza): 5 mH
- Električna časovna konstanta: 3 ms
- Termična časovna konstanta: 43 min
- Toplotna odpornost: 1 K / W
- Merilna prirobnica: 250 x 250 x 15 mm, jeklo
- Skupni vztrajnostni moment: 0,403 kgcm²
- Dovoljena osna obremenitev gredi: 70 N
- Dovoljena obremenitev radialne gredi: 350 N
- Dajalnik položaja rotorja: Dajalnik absolutnih več obratov
- Dajalnik položaja rotorja Oznaka proizvajalca: EQI 1131
- Dajalnik položaja rotorja popolnoma zaznavne vrtljaje: 4.096
- Vmesnik dajalnika položaja rotorja: EnDat 22
- Načelo merjenja dajalnika položaja rotorja: induktivno
- Delovna napetost dajalnika položaja rotorja DC: 5 V
- Dajalnik položaja rotorja Območje delovne napetosti: 3,6 V / DC - 14 V / DC
- Vrednosti položaja dajalnika položaja rotorja na vrtljaj: 524.288
- Ločljivost dajalnika položaja rotorja: 19 bitov
- Merjenje kota natančnosti sistema dajalnika položaja rotorja: -120 ... 120 lok
- Proizv. št. delov
5242217
- Vrsta
EMMT-AS-60-L-HS-RM
IP40
- Nazivni tok
3.2 A
- Nazivna napetost
565 V
- Nazivna moč
440 W
- Število vrtljajev
3000 U/min
- Nazivni vrtilni moment
1.4 Nm
- Število polov
15.
- Maks. temperatura okolice
+40 °C
- Min. temperatura okolice
-15 °C
- Teža
1910 g
- UKCA
da
- Vrsta izdelka
servomotor
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2207844 FESTO servomotor 5242217 EMMT-AS-60-L-HS-RM 3.2 A
Opis
• Dinamični, brezkrtačni, trajno vzbujeni sinhronski servo motorji • Izjemno nizek navorni moment - podpira visoko sinhronizacijo tudi pri nizkih hitrostih • Digitalni absolutni merilni sistem je izbran: - Singleturn - Multiturn, brez baterij • Enostavna tehnologija priključitve (OCP: En kabelski vtič) - Hibridni kabel: motor in priključni kabel za napajanje in Dajalnik v enem • Priključek lahko priključite na motor • Optimiziran navor • Optimiziran hitrost • Zaščitni razred: - IP40 (gred motorja) - IP67 (ohišje motorja s tehnologijo povezave) - IP65 (gred motorja z radialnim tesnilnim obročem gredi iz PTFE) • Prenos temperature motorja v digitalni obliki preko EnDat 2.2; Zaščita motorja prek CMMT-AS • Neobvezno: - zadrževalna zavora - gred s ključem - gred motorja z tesnilnim obročem gredi
