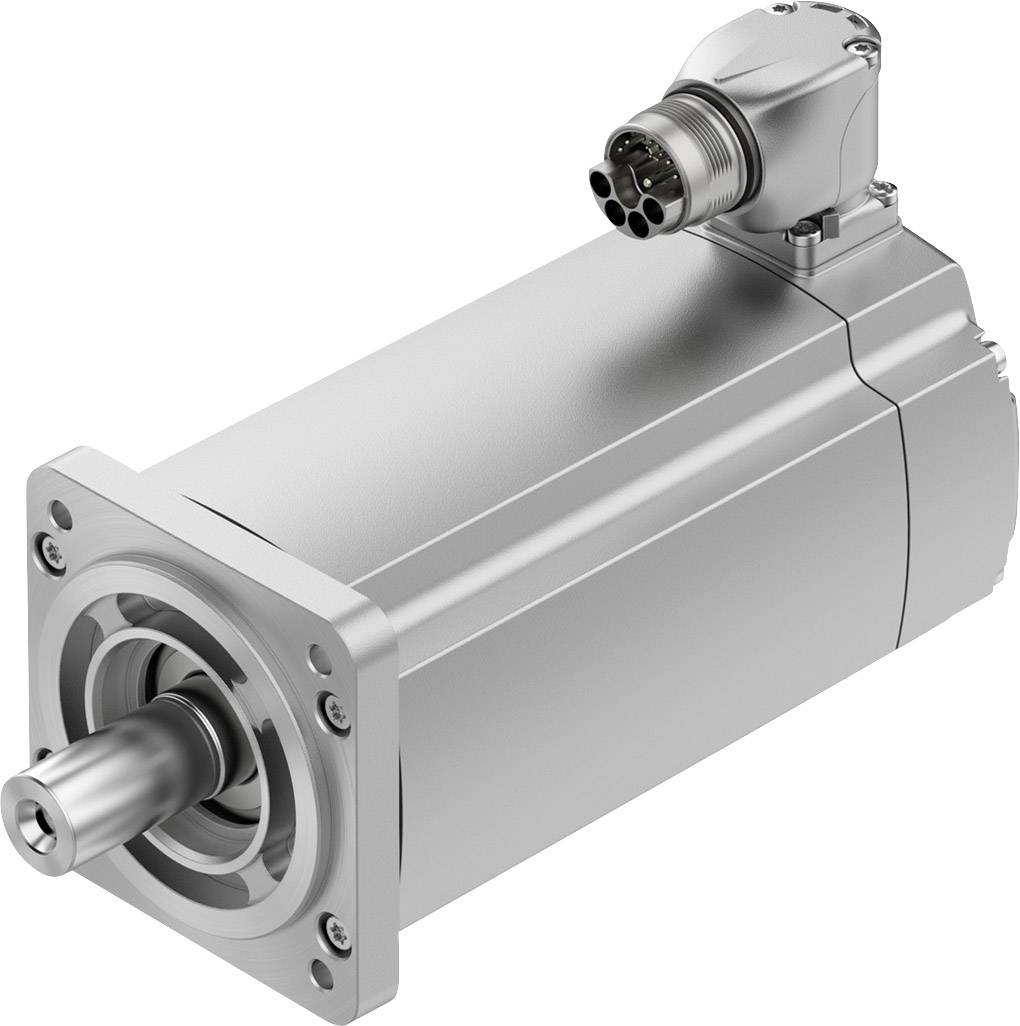

FESTO servomotor 5255446 EMMT-AS-80-L-HS-RM 3.5 A 17.5 A
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (1509,00 € / Kos)
1509,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
FESTO servomotor 5255446 EMMT-AS-80-L-HS-RM 3.5 A 17.5 A
Tehnične specifikacije
- Temperatura okolice: -15 ... 40 ℃
- Temperatura skladiščenja: -20 ... 70 °C
- Najvišja namestitvena višina: 4.000 m
- Opomba na maks. Namestitvena višina: od 1.000 m samo z znižanjem -1.0% na 100 m
- Relativna vlažnost: 0 - 90%
- Toplotni razred po EN 60034-1: F
- Najvišja temperatura navitja: 155 ° C
- Razredni razred po EN 60034-1: S1
- Spremljanje temperature: digitalni prenos temperature motorja prek EnDat 2.2
- Zasnova motorja po EN 60034-7: IM B5
- IM V1
- IM V3
- Namestitveni položaj: poljuben
- Vrsta zaščite: IP40
- Stopnja zaščite: Gred motorja IP40 brez RWDR
- Gred motorja IP65 z RWDR
- IP67 za ohišje motorja, vključno s tehnologijo povezave
- Zasučni navor:<1,0% največjega navora
- Življenjska doba ležaja pri nominalnih pogojih: 20.000 h
- Koda vmesnika Motor Izhod: 80P
- Električni priključek 1, vrsta povezave: Hibridni priključek
- Električni priključek 1, tehnologija povezave: M23x1
- Električni priključek 1, število polov / žic: 15
- Stopnja onesnaženosti: 2
- Razred odpornosti proti koroziji KBK: 0 - brez korozije
- Način preklopa navitja: zvezda v notranjosti
- Število parov parov: 5
- Navor v mirovanju: 3,5 Nm
- Nominalni navor: 2,9 Nm
- Največji navor: 9,9 Nm
- Največja hitrost: 7100 1 / min
- Največja mehanska hitrost: 14000 1 / min
- Nazivna moč motorja: 910 W.
- Stalni mirovalni tok: 4,3 A
- Konstanta motorja: 0,82 Nm / A
- Stalnica navora v mirovanju: 0,93 Nm / A
- Fazna faza napetosti: 56 mVmin
- Fazni fazni upor za navijanje: 2,69 Ohm
- Induktivnost navijanja fazne faze: 12,6 mH
- Induktivnost navitja Ld (faza): 7,5 mH
- Prečna induktivnost navitja Lq (faza): 9,45 mH
- Električna časovna konstanta: 7 ms
- Toplotna časovna konstanta: 48 min
- Toplotna odpornost: 0,68 K / W
- Merilna prirobnica: 250 x 250 x 15 mm
- Skupni vztrajnostni moment: 2,21 kgcm2
- Teža izdelka: 3290 g
- Dovoljena obremenitev osne gredi: 120 N
- Dovoljena obremenitev radialne gredi: 620 N
- Število vrtljajev dajalnika položaja rotorja je popolnoma zaznavno: 4.096
- Vmesnik dajalnika položaja rotorja: EnDat 22
- Načelo merjenja dajalnika položaja rotorja: induktivno
- Delovna napetost dajalnika položaja rotorja DC: 5 V
- Območje napetosti dajalnika položaja rotorja DC: 3,6 ... 14 V
- Vrednosti položaja dajalnika položaja rotorja po vrtljaju: 524.288
- Ločljivost dajalnika položaja rotorja: 19 bit
- Meritev kota natančnosti sistema dajalnika položaja rotorja: -120 ... 120 arcsec
- MTTF, delna komponenta: 190 let, dajalnik položaja rotorja
- MTTFd, delna komponenta: 380 let, dajalnik položaja rotorja
- Maks. fazni tok
17.5 A
- Proizv. št. delov
5255446
- Vrsta
EMMT-AS-80-L-HS-RM
- Nazivni tok
3.5 A
- Nazivna napetost
565 V
- Nazivna moč
910 W
- Število vrtljajev
3000 U/min
- Nazivni vrtilni moment
2.9 Nm
- Maks. temperatura okolice
40 °C
- Min. temperatura okolice
-15 °C
- Teža
3290 g
- UKCA
da
- Vrsta izdelka
servomotor
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2207957 FESTO servomotor 5255446 EMMT-AS-80-L-HS-RM 3.5 A 17.5 A
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2207957 FESTO servomotor 5255446 EMMT-AS-80-L-HS-RM 3.5 A 17.5 A
Opis
• Dinamični, brezkrtačni, trajno vzbujeni sinhronski servo motorji • Izjemno nizek navorni moment - podpira visoko sinhronizacijo tudi pri nizkih hitrostih • Digitalni absolutni merilni sistem je izbran: - Singleturn - Multiturn, brez baterij • Enostavna tehnologija priključitve (OCP: En kabelski vtič) - Hibridni kabel: motor in priključni kabel za napajanje in Dajalnik v enem • Priključek lahko priključite na motor • Optimiziran navor • Optimiziran hitrost • Zaščitni razred: - IP40 (gred motorja) - IP67 (ohišje motorja s tehnologijo povezave) - IP65 (gred motorja z radialnim tesnilnim obročem gredi iz PTFE) • Prenos temperature motorja v digitalni obliki preko EnDat 2.2; Zaščita motorja prek CMMT-AS • Neobvezno: - zadrževalna zavora - gred s ključem - gred motorja z tesnilnim obročem gredi
