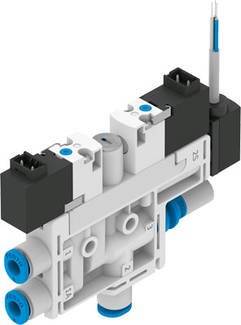

FESTO vakuumska sesalna šoba OVEL-5-H-10-PQ-VQ4-UA-C-A-V1V-H3 8049049 26.4 V/DC zunanji priključek cevi-ø 4 mm, dušilec
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (239,99 € / Kos)
239,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
FESTO vakuumska sesalna šoba OVEL-5-H-10-PQ-VQ4-UA-C-A-V1V-H3 8049049 26.4 V/DC zunanji priključek cevi-ø 4 mm, dušilec zvoka Nazivna širina (podrobnosti) 0.45 mm Material ohišja PA Tesnilni material NBR
Tehnične specifikacije
- Analogni izhod: 0 - 10 V Izvedba dušilca zvoka: odprta Način pritrditve: s skoznjo luknjo Čas prezračevanja pri nominalnem delovnem tlaku: 2 s Delovni tlak: 2 ... 7 barov obratovalni tlak za maksimalni sesalni volumski pretok: 3 bare delovni tlak za največ vakuum: 4,2 bara Delovni medij: stisnjen zrak v skladu z ISO 8573-1: 2010 [7: 4: 4] Območje delovne napetosti DC: 21,6 . 26,4 V Območje delovne napetosti DC senzor: 18 ... Oznaka CE 30 V (glej izjavo o skladnosti): v skladu z direktivo EU EMC Območje merjenja tlaka: -1 ... 1 bar Namestitveni položaj: poljubno Delovni cikel: 1 Značilnost izmetalnika: standard visokega vakuuma Izhod električne povezave, vrsta povezave: Kabel Izhod električne povezave, tehnologija povezave: odprti konec Izhod električne povezave, število zatičev / žic: 3 Izhod električne povezave, funkcija: senzor Vhod za električno povezavo, vrsta povezave: 2x vtiči Vhod za električni priključek, tehnologija povezave: Shema povezave H Vhod za električno povezavo, število polov / žic: 2 Vhod za električno povezavo, vrsta pritrditve: Snap lock Električni priključek, funkcija: Iseksualni impulz Vakuum generacija Barva plašča kabla: siva Finost filtra: 40 µm Ročno preglasitev: okvirno Opomba o delovanju - in krmilni medij: Mazano delovanje ni mogoče Integrirana funkcija: Električni impulzni izmetalnik Tlačni oddajnik dušilke Električni vklopni ventil Filter Glušnik odprt Premer kabla: 2,9 mm Kabel dolžina: 2,5 m Konstruktivna konstrukcija: T-oblika Razred korozijske odpornosti CRC: 2 - zmerna korozijska napetost Nazivni prerez vodnika: 0,14 mm2 Lastnosti kabla: primeren za vlečne verige Največji sesalni volumski pretok proti atmosferi: 4 l / min Največji vakuum: 0,89 Srednja temperatura: 0 ... 50 ° C Metoda merjenja: Piezorezitivni senzor tlaka Nazivni delovni tlak: 4 bar Nazivna širina Laval šoba: 0,45 mm Pnevmatski priključek 1: za zunanji premer cevi 4 mm Pnevmatski priključek 3: odprt dušilec Teža izdelka: 72 g Dimenzija mreže: 10 mm Zvočni tlak nivo pri nazivnem delovnem tlaku: 64 dB (A) Zaščitni razred: IP40 Značilnosti tuljave: 24 V DC: 1 W Premer tolerančnega kabla: ± 0,1 mm Temperatura okolice: 0 ... 50 ° C Vakuumski priključek: za zunanji premer cevi 4 mm Funkcija ventila: zaprt Material priključnega navoja: POM Tesnilni material: NBR Material šobe za odvajanje zraka: POM Filter material: POM Material ohišja: ojačan s PA Material kabelskega plašča: PVC Prilagoditveni vijačni material: Material jeklenega dušilca: PE Material vijaka: Material šobe Jet: kovana aluminijeva zlitina
- Obratovalni medij
Komprimirani zrak
- Vrsta
8049049
- Vrsta izdelka
vakuumska sesalna šoba
- Delovna napetost
26.4 V/DC
- Material ohišja
PA
- Priključek
zunanji priključek cevi-ø 4 mm
dušilec zvoka
- Obratovalni tlak (maks.)
7 bar
- Obratovalna temperatura
0 °C (min)
- Obratovalna temperatura (min.)
0 °C
- Poraba moči toka
1 W
- Izvedba
Razred korozijske odpornosti CRC: 2 - zmerna korozijska napetost
- Proizv. št. delov
8049049
- Obratovalni tlak (min.)
2 bar
- Maks. obratovalna napetost
26.4 V/DC
- Min. obratovalna napetost
21.6 V/DC
- Tesnilni material
NBR
- Vklopna doba
100 %
- Funkcija
zaprto
- Teža
72 g
- Območje temperature medija
0 do 50 °C
- Maks. temperatura medija
50 °C
- Min. temperatura medija
0 °C
- Medij
stisnjen zrak
- Nazivna širina
0.45 mm
- Značilnosti
električni pogon
IP40
- Nadzor pritiska (maks.)
1 bar
- Nadzor pritiska (min.)
-1 bar
- Maks. temperatura okolice
+50 °C
- Min. temperatura okolice
0 °C
- UKCA
da
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2204853 FESTO vakuumska sesalna šoba OVEL-5-H-10-PQ-VQ4-UA-C-A-V1V-H3 8049049 26.4 V/DC zunanji priključek cevi-ø 4 mm, dušilec
Opis
Namigi
Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. Vrednost QNn je merjenje plinov v litrih na minuto.
