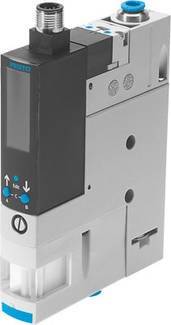

FESTO vakuumska sesalna šoba OVEM-10-H-B-QO-CE N-1PD 8037699 27.6 V/DC QS-8, dušilec zvoka Nazivna širina (podrobnosti)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (855,00 € / Kos)
855,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
FESTO vakuumska sesalna šoba OVEM-10-H-B-QO-CE N-1PD 8037699 27.6 V/DC QS-8, dušilec zvoka Nazivna širina (podrobnosti) 0.95 mm Material ohišja aluminij (tlačno litje), PA Tesnilni material NBR zaprti položaj
Tehnične specifikacije
- Vrsta zaslona: 4-mestno alfanumerično osvetljeno območje LCD zaslona [bar]: -0,999 ... 0 bar Zasnova dušilca: odprta Vrsta pritrditve: s skoznjo luknjo z notranjim navojem z dodatki Čas prezračevanja pri nominalnem delovnem tlaku: 0,2 s Delovni tlak: 2 ... 8 barov delovnega tlaka za največ Vakuum: 3,5 bara delovni medij: stisnjen zrak v skladu z ISO 8573-1: 2010 [7: 4: 4] območje delovne napetosti DC: 20,4 ... Oznaka CE 27,6 V (glej izjavo o skladnosti): v skladu z direktivo EU EMC Prikazovalne enote: bar Razpon merjenja tlaka: -1 ... 0 bar Namestitveni položaj: kateri koli obratovalni cikel: 1 histereza obsega nastavitve [bar]: -0,9 ... 0 bar Območje nastavitve mejnih vrednosti: -0,999 ... 0 bar Možnosti nastavitve: prek zaslona in gumbov Značilnosti izmetalnika: standard z visokim vakuumom Električna povezava: M12x1 5-polni vtič Finost filtra: 40 µm Natančnost FS: 3% FS Ročno preglasitev: trenutno Opomba o delovnem in krmilnem mediju: Oljno delovanje ni mogoče Induktivno zaščitno vezje: prilagojeno tuljavam MZ, MY, ME Integrirana funkcija: impulsni ventil ejektorja, električni ventil za izklop dušilke, električni filter Funkcija varčevanja z zrakom, električni nepovratni ventil, odprt dušilec zvoka Vakuumsko stikalo Izolacijska napetost: 50 V KC simbol: KC-EMV Konstrukcija: modularni razred korozijske odpornosti KBK: 2 - zmerna korozijska odpornost Odpornost proti kratkemu stiku: da Tok brez obremenitve:<70 mA Zaščita pred posegi: PIN koda Največji navor privijanja: 0,8 Nm z notranjim navojem 2,5 Nm s prehodno luknjo Največji izhodni tok: 100 mA Največji sesalni pretok proti atmosferi: 19,5 l / min Največji vakuum: 0,93 Srednja temperatura: 0 ... 50 ° C Izmerjena spremenljivka: relativni tlak Načelo merjenja: piezoresistiv Nazivni delovni tlak: 6 barov Nazivna širina Lavalna šoba: 0,95 mm Pnevmatski priključek 1: QS-8 Pnevmatski priključek 3: integriran dušilec Teža izdelka: 330 g Dimenzija mreže: 20 mm Relativna vlažnost : 5 - 85% Preostali tok: 0,1 mA Raven zvočnega tlaka pri nazivnem delovnem tlaku: 73 dB (A) Preklopni izhod: PNP preklopni vhod po standardu: IEC 61131-2 Funkcija stikalnega elementa: NC kontakt NO kontakt Preklopna funkcija: primerjalnik oken Primerjalnik mejne vrednosti Preklopni logični vhodi: PNP (pozitivno preklapljanje) Prikaz položaja preklopa: LCD Prikaz stanja preklopa: razred optične zaščite: IP65 Razred zaščite: III Padec napetosti:<= 2 V Značilnosti tuljave: 24 V DC: faza nizkega toka 0,3 W, faza visokega toka 2,55 W Odpornost na impulzno napetost: 0,8 kV Preobremenitev: na voljo Temperatura okolice: 0 ... 50 ° C Vakuumska povezava: QS-8 Funkcija ventila: zaprta Zaščita pred povratno polarnostjo: za vse električne priključke Stopnja onesnaženosti: 3 Material tesnil: NBR Material zapiralne šobe: POM Material filtra: tkanina PA sintrano jeklo Material ohišja filtra: Ojačan s PA Material ohišja: Liven aluminij ojačan z PA ojačan material Regulacijski vijak: jeklo Material dušilca: kovana aluminijeva zlitina PU pena Material vijaka: jeklo Material vizirja: PA Material ohišja konektorja: medenina, ponikljano Material vtiča vtiča: medenina, zlato prevlečen material za zatič: Material za jekleni curek: kovana aluminijeva zlitina Material tipkovnice: TPE-U Material za privijanje vijakov: medenina, ponikljano Oznaka c UL us - Na seznamu (OL)
- Obratovalni medij
Komprimirani zrak
- Vrsta
8037699
- Vrsta izdelka
vakuumska sesalna šoba
- Delovna napetost
27.6 V/DC
- Material ohišja
aluminij (tlačno litje)
PA
- Priključek
QS-8
dušilec zvoka
- Obratovalni tlak (maks.)
8 bar
- Obratovalna temperatura
0 °C (min)
- Obratovalna temperatura (min.)
0 °C
- Poraba moči toka
2.55 W
- Izvedba
Razred korozijske odpornosti CRC: 2 - zmerna korozijska napetost
- Proizv. št. delov
8037699
- Obratovalni tlak (min.)
2 bar
- Maks. obratovalna napetost
27.6 V/DC
- Min. obratovalna napetost
20.4 V/DC
- Tesnilni material
NBR
- Vklopna doba
100 %
- Funkcija
zaprto
- Teža
330 g
- Območje temperature medija
0 do 50 °C
- Maks. temperatura medija
50 °C
- Min. temperatura medija
0 °C
- Medij
stisnjen zrak
- Nazivna širina
0.95 mm
- Funkcija vklopnega elementa
odpiralni
IP65
- Nadzor pritiska (maks.)
-1 bar
- Maks. temperatura okolice
+50 °C
- Min. temperatura okolice
0 °C
- Način delovanja
zaprti položaj
- UKCA
da
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2204847 FESTO vakuumska sesalna šoba OVEM-10-H-B-QO-CE N-1PD 8037699 27.6 V/DC QS-8, dušilec zvoka Nazivna širina (podrobnosti)
Opis
Namigi
Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. Vrednost QNn je merjenje plinov v litrih na minuto.
