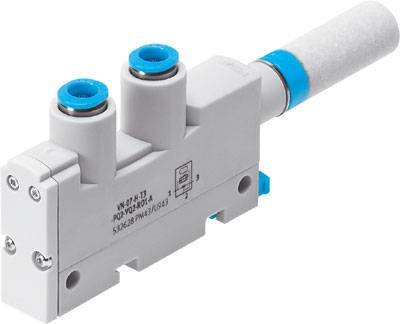

FESTO vakuumska sesalna šoba VN-07-H-T3-PQ2-VQ2-RO1-A 532628 QS-6, dušilec zvoka Nazivna širina (podrobnosti) 0.70 mm Ma
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (114,99 € / Kos)
114,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
FESTO vakuumska sesalna šoba VN-07-H-T3-PQ2-VQ2-RO1-A 532628 QS-6, dušilec zvoka Nazivna širina (podrobnosti) 0.70 mm Material ohišja PA, POM Tesnilni material NBR
Tehnične specifikacije
- Izvedba dušilca zvoka: odprta Vrsta pritrditve: z izvrtino s tirnico z dodatki Prezračevalni čas pri nazivnem delovnem tlaku: 1,5 s Delovni tlak: 1 ... 8 barov obratovalni tlak za največji sesalni volumski pretok: 3 bare delovni tlak za največji vakuum: 4,4 bara Delovni medij: Stisnjen zrak v skladu z ISO 8573-1: 2010 [7: 4: 4] Položaj vgradnje: poljubno Karakteristike ejektorja: Standardni visoki negativni tlak Opomba glede obratovalnega in krmilnega medija: delovanje z oljem ni mogoče Integrirana funkcija: Ijektorski pulzni ventil, pnevmatski dušilec zvoka odprt Konstruktivna struktura: T-oblika Razred korozijske odpornosti CRC: 1 - nizka korozijska napetost Maks. moment privijanja: 0,5 Nm Maks. proti atmosferi: 16,2 l / min Največji vakuum: 0,92 Srednja temperatura: 0 ... 60 ° C Nazivni delovni tlak: 6 barov Nazivna širina Laval šoba: 0,7 mm Pnevmatski priključek 1: QS-6 Pnevmatski priključek 3: Odprt dušilec Teža izdelka: 50 g Dimenzija mreže: 14 mm Priporočilo za čiščenje: Milna voda Raven zvočnega tlaka pri nominalnem obratovanju tlak: 65 dB (A) Temperatura okolice: 0 ... 60 ° C Vakuumski priključek: QS-6 Material priključnega navoja: kovana aluminijeva zlitina, eloksirano Tesnilni material: NBR Material ulovne šobe: POM Material ohišja: ojačan s PA POM ojačan Material dušilca: PE Material vijaka: Material jeklene šobe: kovana aluminijeva zlitina Vijak priključni material: medenina ponikljana Opomba o materialih: brez bakra in PTFE, skladno z RoHS
- Obratovalni medij
Komprimirani zrak
- Vrsta
532628
- Vrsta izdelka
vakuumska sesalna šoba
- Material ohišja
PA
POM
- Priključek
QS-6
dušilec zvoka
- Obratovalni tlak (maks.)
8 bar
- Obratovalna temperatura
0 °C (min)
- Obratovalna temperatura (min.)
0 °C
- Izvedba
Razred korozijske odpornosti CRC: 1 - nizka korozijska napetost
- Proizv. št. delov
532628
- Obratovalni tlak (min.)
1 bar
- Tesnilni material
NBR
- Funkcija
odprto
- Teža
50 g
- Območje temperature medija
0 do 60 °C
- Maks. temperatura medija
60 °C
- Min. temperatura medija
0 °C
- Medij
stisnjen zrak
- Nazivna širina
0.70 mm
- Maks. temperatura okolice
+60 °C
- Min. temperatura okolice
0 °C
- UKCA
ni pomembno
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2204248 FESTO vakuumska sesalna šoba VN-07-H-T3-PQ2-VQ2-RO1-A 532628 QS-6, dušilec zvoka Nazivna širina (podrobnosti) 0.70 mm Ma
Opis
Namigi
Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. Vrednost QNn je merjenje plinov v litrih na minuto.
