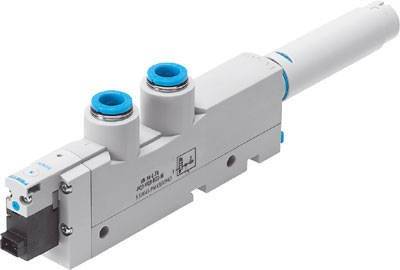

FESTO vakuumska sesalna šoba VN-14-H-T4-PQ3-VQ3-RO2-B 532648 26.4 V/DC QS-8, dušilec zvoka Nazivna širina (podrobnosti)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (239,99 € / Kos)
239,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
FESTO vakuumska sesalna šoba VN-14-H-T4-PQ3-VQ3-RO2-B 532648 26.4 V/DC QS-8, dušilec zvoka Nazivna širina (podrobnosti) 1.4 mm Material ohišja PA, POM Tesnilni material NBR
Tehnične specifikacije
- Izvedba dušilca zvoka: odprta Vrsta pritrditve: z izvrtino s tirnico z dodatki Prezračevalni čas pri nominalnem delovnem tlaku: 0,5 s Delovni tlak: 2 ... 8 barov obratovalni tlak za maksimalni sesalni volumski pretok: 4 bare delovni tlak za največ vakuum: 3,5 bara Delovni medij: stisnjen zrak v skladu z ISO 8573-1: 2010 [7: 4: 4] Območje obratovalne napetosti DC: 21,6 .. . 26,4 V Položaj namestitve: poljubno Delovni cikel: 1 Značilnost izmetalnika: Standardni visoki negativni tlak Poraba električne energije: 1,2 W Električni priključek: Vtič Ročno preglasitev: okvirno Opomba o obratovalnem in krmilnem mediju: Olje ni mogoče Vklopni ventil, električni dušilec zvoka odprt Konstruktivna struktura: T-oblika Razred korozijske odpornosti CRC: 1 - nizka korozijska napetost Največji sesalni volumski pretok proti atmosferi: 48,8 l / min Največji vakuum: 0,92 Srednja temperatura: 0 ... 50 ° C Nazivni delovni tlak: 6 barov Nazivna širina Laval šoba: 1,4 mm Pnevmatski priključek 1: QS-8 Pnevmatski priključek 3: Odprt dušilec Teža izdelka: 100 g Mera mreže: 18 mm Raven zvočnega tlaka pri nominalnem delovnem tlaku: 69 dB ( A) Zaščitni razred: IP40 Temperatura okolice: 0 ... 50 ° C Vakuumska povezava: QS-8 Funkcija ventila: 2/2 Material priključnega navoja: kovana aluminijeva zlitina, eloksirano Tesnilni material: NBR Material ujetne šobe: POM Material ohišja: ojačan s POM ojačan POM ojačan Material zvoka: kovana aluminijeva zlitina POM PU penasti vijak material: jeklena šoba Material šobe: kovana aluminijeva zlitina Material vijaka: ponikljana medenina Opomba o materialih: Brez bakra in PTFE. Snovi, ki vsebujejo PWIS, vsebujejo RoHS
- Obratovalni medij
Komprimirani zrak
- Vrsta
532648
- Vrsta izdelka
vakuumska sesalna šoba
- Delovna napetost
26.4 V/DC
- Material ohišja
PA
POM
- Priključek
QS-8
dušilec zvoka
- Obratovalni tlak (maks.)
8 bar
- Obratovalna temperatura
0 °C (min)
- Obratovalna temperatura (min.)
0 °C
- Poraba moči toka
1.2 W
- Izvedba
Razred korozijske odpornosti CRC: 1 - nizka korozijska napetost
- Proizv. št. delov
532648
- Obratovalni tlak (min.)
2 bar
- Maks. obratovalna napetost
26.4 V/DC
- Min. obratovalna napetost
21.6 V/DC
- Tesnilni material
NBR
- Vklopna doba
100 %
- Funkcija
2/2-razvodni
- Teža
100 g
- Območje temperature medija
0 do 50 °C
- Maks. temperatura medija
50 °C
- Min. temperatura medija
0 °C
- Medij
stisnjen zrak
- Nazivna širina
1.4 mm
IP40
- Maks. temperatura okolice
+50 °C
- Min. temperatura okolice
0 °C
- UKCA
ni pomembno
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2204268 FESTO vakuumska sesalna šoba VN-14-H-T4-PQ3-VQ3-RO2-B 532648 26.4 V/DC QS-8, dušilec zvoka Nazivna širina (podrobnosti)
Opis
Namigi
Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. Vrednost QNn je merjenje plinov v litrih na minuto.
