Finder 80.41.0.240.0000 80.41.0.240.0000 časovni rele enofunkcijski 1 kos Časovni razpon: 0.1 s

Relejski modul Finder za namestitev na DIN letev, model 80.41, z nastavljivo zakasnitvijo in electrical shemo na sprednji strani.

Diagram prikazuje mere električnega aparata v milimetrih: višina 88,8, širina 17,5, globina 60,8. Proizvajalec 'Finder'.

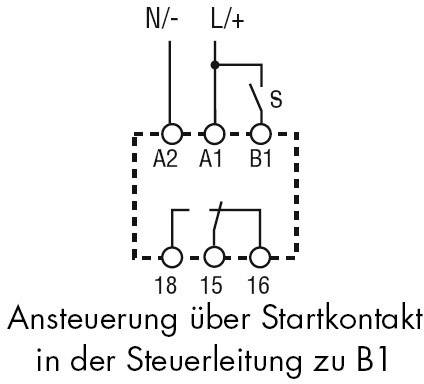

Diagram prikazuje krmiljenje zagonskega kontakta v krmilni liniji do B1 s priključki A1, A2, 15, 16 in 18.

1/3

Vrsta izdelka

časovni rele

Izvedba

enofunkcijski

Funkcije

zakasnjen izklop

Min. obratovalna napetost

24 V/DC

24 V/AC

Maks. obratovalna napetost

240 V/DC

240 V/AC

Podatkovni list izdelka (PDF)

Dostava pon, 21.9.

293 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (49,99 € / Kos)

49,99 €

z DDV

Samo 4,50 €

Obrazec za prijavo nezakonite vsebine

Časovni rele z zakasnitvijo povrnitve 80.41.0.240.0000

Poudarki in podrobnosti

6 časovnih okvirjev do 20 h

Tehnične specifikacije

Trajanje impulza: (pri krmiljenju prek B1) 50 ms
Trajanje ponovne pripravljenosti: 50 ms

Vrsta izdelka: časovni rele

Vrsta: 80.41.0.240.0000

Izvedba: enofunkcijski

Priključek: vijačna sponka

Funkcije: zakasnjen izklop

Min. obratovalna napetost: 24 V/DC
24 V/AC

Maks. obratovalna napetost: 240 V/DC
240 V/AC

Obratovalna napetost: 24, 24 - 240, 240 V/DC, V/AC

Kontakt: 1 menjalo

Material kontakta: AgCdO

Preklopna napetost (maks.): 400 V/AC

Preklopni tok maks.: 16 A

Maks. preklopna moč: 4000 VA

Časovni razpon (min.): 0.1 s

Časovni okvir (maks.): 20 h

Časovno obdobje: 2 s
20 s
2 min
20 min
2 h
20 h

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

: IP20

Širina: 17.5 mm

Višina: 60.8 mm

Globina: 88.8 mm

Mere: (Š x V x G) 17.5 x 60.8 x 88.8 mm

Vsebina: 1 kos

Izvedba: časovni rele z zakasnitvijo povrnitve

Preklopna moč: (AC1) maks. 4.000 VA, pri 16 A kontaktu AC 15 (230 V/AC) 750 VA, obremenitev motorja pri 16 A kontaktu (enofazni motor z AC3-obratovanjem – 230 V/AC) 0,55 kW

Preklopna napetost: 400 V/AC

Preklopni tok: 16 A

Vrsta: 80.41.0.240.0000

Časovno območje: 6 časovnih okvirjev do 20 h

Obratovalna napetost: 24 - 240 V DC/AC

: 16 A

: 17.5

: 56.5 mm

: 84 mm

: 30 A

: FALSE

: Screw connection

: 24-240 V

: 24-240 V

: 24-240 V

: AC/DC

: IP20

: 16.8-265 V

: 16.8-265 V

: 16.8-265 V

: AC/DC

UKCA: da
