Name: Fischer 512195 SolarFlat Blechdach 400 AL strešni nosilec
Brand: Fischer
SKU: 3028782
Availability: BackOrder

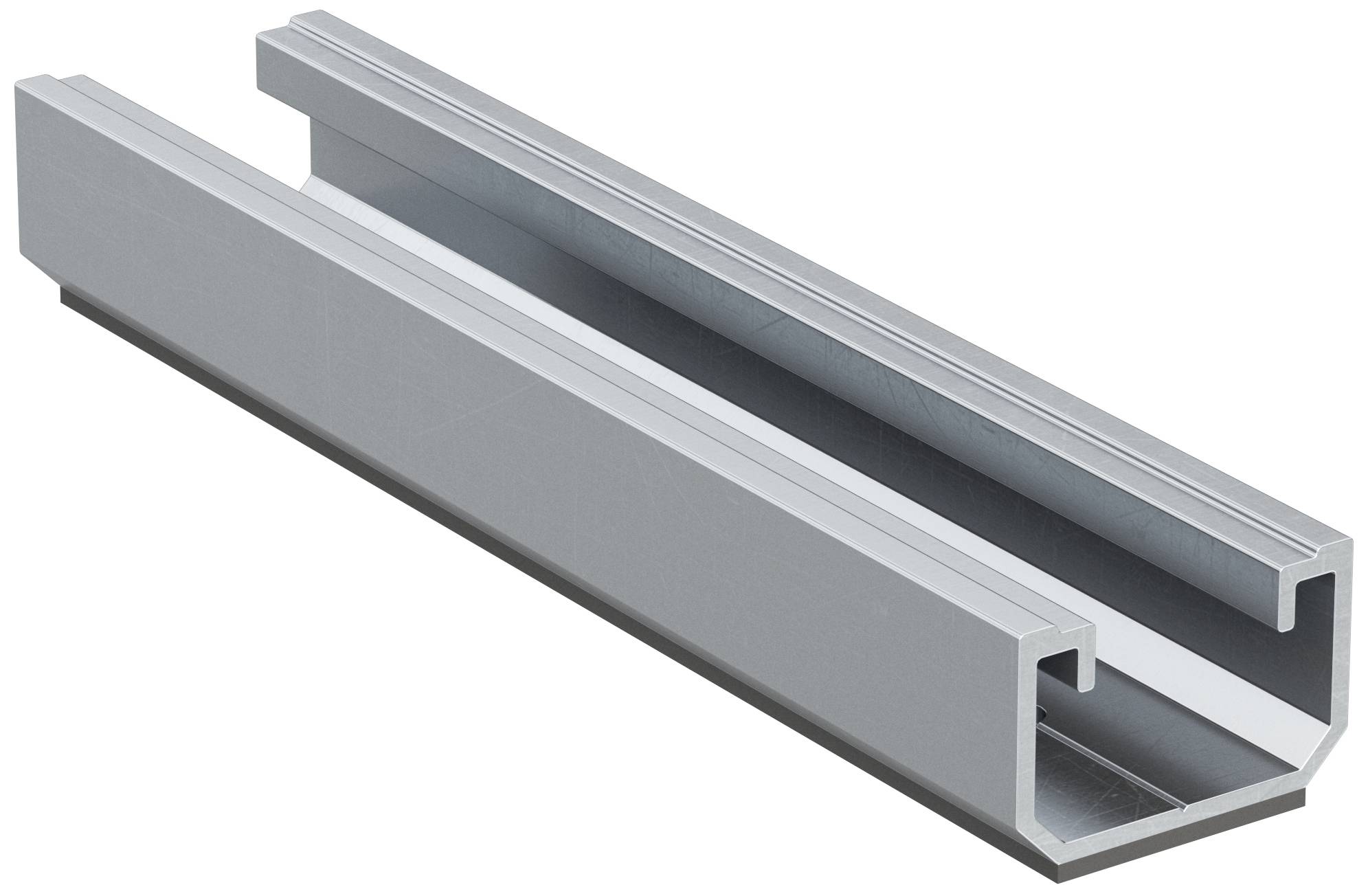

3D upodobitev sivega kovinskega U-profilnega kanala z dvema dvignjenim stranskim prirubama, prikazana v perspektivi na belem ozadju.

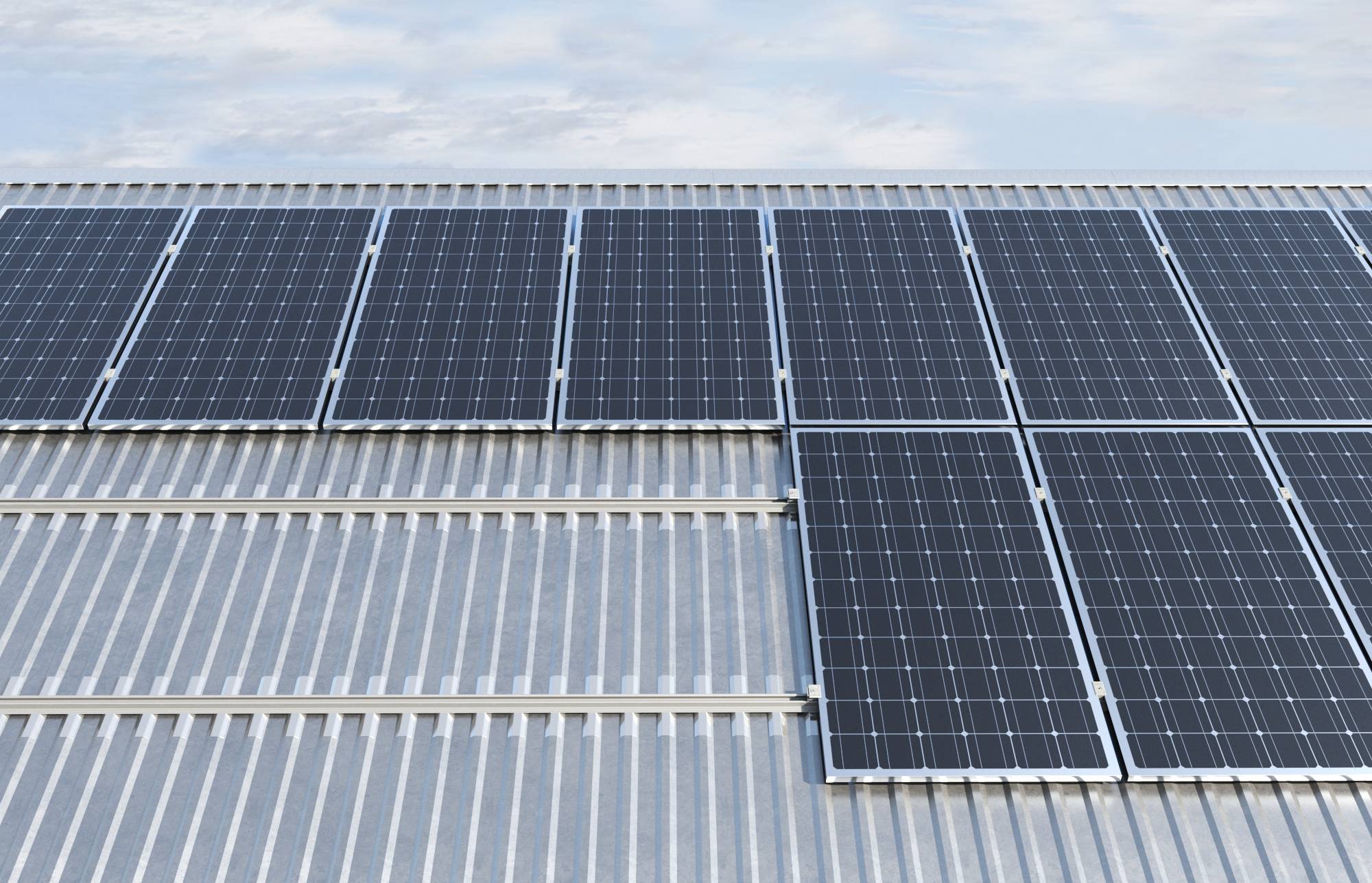

Fischer 512195 SolarFlat Blechdach 400 AL strešni nosilec-1

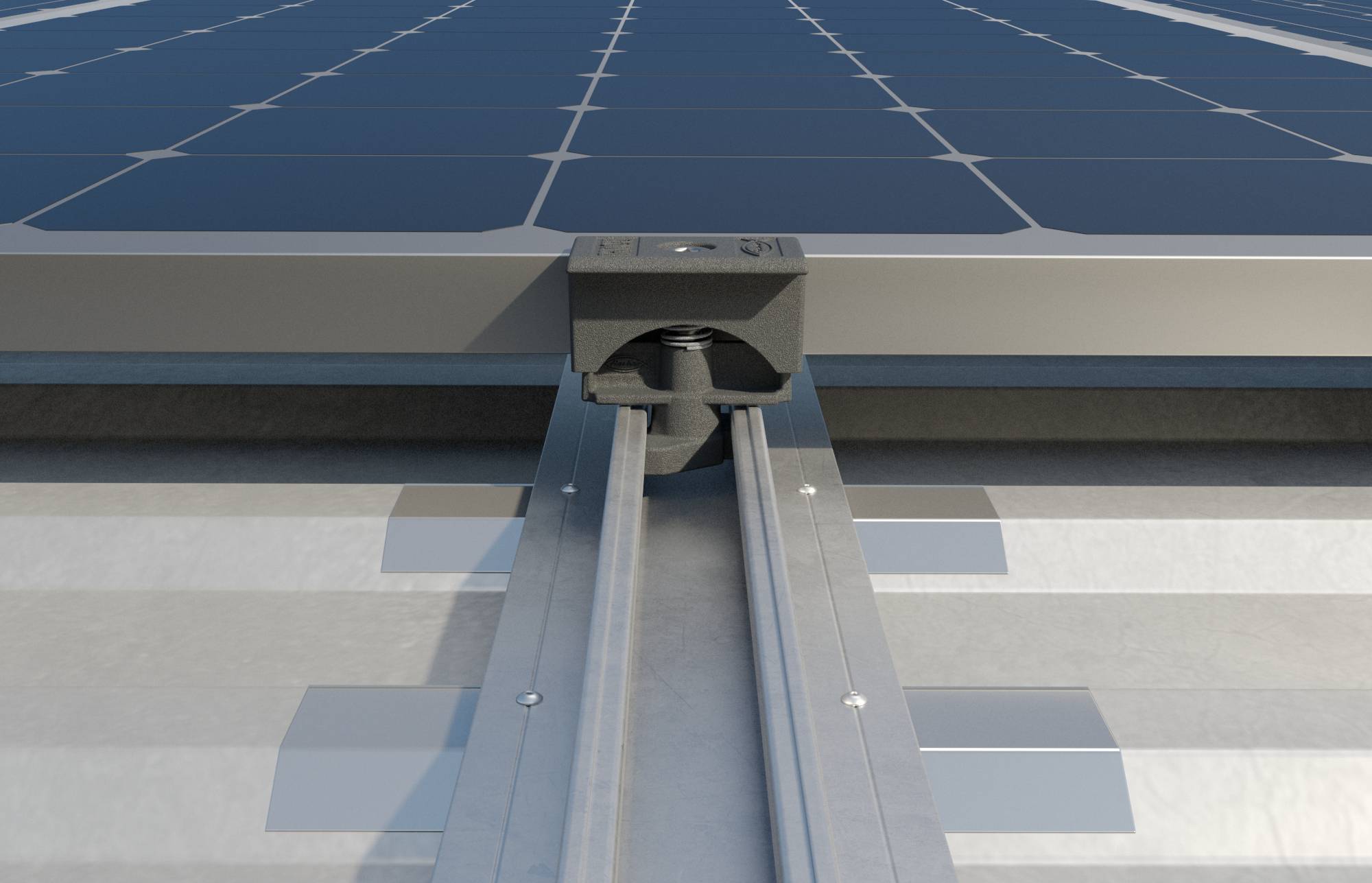

Približni pogled na montažno tračnico solarnega panela in sponko, ki pritrdi panel na nizko streho.

1/3

Dostava pon.,26.10.

2 Set (i) - zaloga Nemčija

Število

Set (i) - zaloga Nemčija

Skupaj (1 m = 12,00 €)

239,99 €

z DDV

Samo 20,00 €

Na voljo samo 2 Set (i) - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

fischer profil za pločevinasto streho SolarFlat 400 mm alu

Za montažo PV panelov v pokončnem formatu na trapezne plošče
Idealno za optimizacijo konstrukcije v napravah z večjim odtisom
Izdelano iz aluminija AW 6060 T6
Določite sredinsko razdaljo pritrdilnih elementov glede na naklon trapeznih pločevinastih reber ter obremenitve s snegom in vetrom na kraju samem
Med tirnico in trapezno pločevino nalepite plast CG INT butilnega lepilnega traku. Prepričajte se, da je butilni trak zvit tako, da je plast aluminija na strani, na kateri leži tirnica
Pri pritrjevanju z ALG zakovicami letev namestite na trapezoidno pločevino in letev in pločevino prevrtajte skupaj s svedrom 5,5 mm.
Pri pritrjevanju s samoreznimi vijaki 6x25 EPDM strešno ograjo Solar Flat predhodno izvrtajte le na mestu, kjer bo potekala pritrditev. Postavite že vnaprej izvrtano tirnico na pločevino in privijte samorezalni vijak tako, da ga peljete skozi predhodno izvrtano luknjo v tirnici
Primerno za montažo fotovoltaičnih sistemov na trapezne plošče

Tehnične specifikacije

Teža v kg/m: 0,724 kg/m
Dolžina: 400 mm
Prerez profila: 2,68 cm²
Vztrajnostni moment: 2,19 cm4
Vztrajnostni moment: 11,9 cm4
Modul preseka: 1,22 cm³
Modul preseka: 2,88 cm³

Vrsta izdelka: strešni nosilec

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3028782 Fischer 512195 SolarFlat Blechdach 400 AL strešni nosilec

Opis

fischer Solar Flat Sheet Metal Roof je tirnica iz aluminijeve zlitine za pritrditev fotovoltaičnih sistemov na ravne ali poševne strehe s trapezoidno pločevino in pravokotno pritrditvijo. Z uporabo ALG zakovic je montaža hitra in enostavna. Poleg tega je mogoče fotonapetostni modul hitro namestiti tako z uporabo univerzalnih priključkov PMU/PMCU kot tudi vnaprej sestavljenih priključkov PM-F/PM-C. V kratkih kosih za visoko prilagodljivost. Predizvrtani deli za montažo z ALG zakovicami in samoreznimi EPDM vijaki.

Besedilo je strojno prevedeno.
