Name: Fischer 538881 PM C U 30-50 AL sw sredinska sponka
Brand: Fischer
SKU: 3028802
Availability: BackOrder

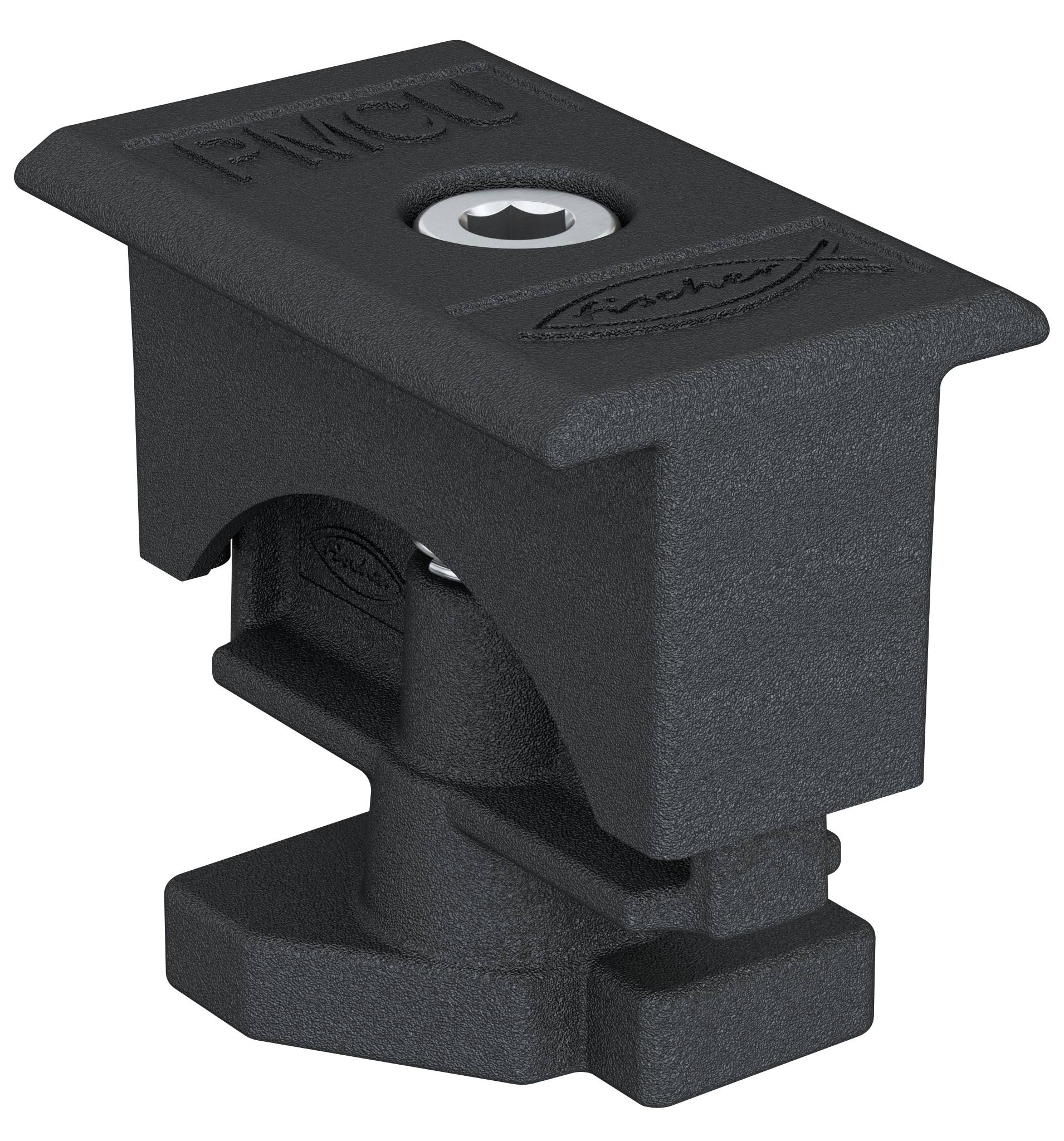

Črna kovinska montažna stezka s vrhnjim vijakom in nastavljivo osnovo, prikazana izolirano na belem ozadju.

Fischer 538881 PM C U 30-50 AL sw sredinska sponka-1

Detaljni posnetek montažne tirnice sončne plošče in sponke, ki pritrjuje streško sončno polje.

Detaljni pogled pritrdilnega nosilca solarnega panela, pritrjenega na streho s terracotta ploščicami, ki prikazuje podporno strojno opremo panela.

1/4

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,20.11.

9 Set (i) - zaloga Nemčija

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (73,99 € / Kos)

73,99 €

z DDV

Samo 5,50 €

Na voljo samo 9 Set (i) - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

fischer univerzalna srednja objemka predsestavljena PM CU AL 30-50 črna

Univerzalno uporaben za plošče debeline od 30 do 50 mm
Hitro vstavljanje v profil
Ravno in z vdolbino vijaka za preprečevanje senc
Izdelano iz aluminija EN AB 46100
Spodnji del vnaprej sestavljene univerzalne objemke PMC U vstavite v zgornji utor tirnice
Vnaprej sestavljeno univerzalno objemko PMC U zavrtite v smeri urinega kazalca, da jo uporabite kot sredinsko objemko
Pritrdite fotonapetostni modul z zateznim momentom 10 Nm na inbus vijak (TCEI).
Primeren za:
Sistemi poševnih streh s kljukami
Sistemi ravnih streh s trikotnimi okvirji
Trapezni pločevinasti strešni sistemi
Strešni sistemi iz valovite kovine
Posebne konstrukcije
Za pritrditev PV modulov na vodila:
SolarLight
SolarFish
SolarMid
SolarFlat

Tehnične specifikacije

navoj M8
Vgradni moment: 10 Nm
Debelina modula: 30 - 50 mm
Velikost ključa (notranji šesterokotnik): 6 mm
Dolžina vijaka: 40 mm

Vrsta izdelka: sredinska sponka

Teža: 110 g

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3028802 Fischer 538881 PM C U 30-50 AL sw sredinska sponka

Opis

PMC U je univerzalna srednja sponka za PV panele debeline 30 do 50 mm. PMC U lahko hitro vstavite v tirnice s preprostim obračanjem. Združljivo s tračnicami SolarLight, SolarFish, SolarMid, SolarFlat in SolarMetal Vnaprej sestavljena univerzalna srednja objemka PMC U lahko pritrdi vse PV module debeline od 30 do 50 mm. Vijak z vdolbino v objemko preprečuje sence na sosednjih modulih. Zahvaljujoč inteligentni matici je univerzalno objemko PM U mogoče hitro pritrditi in zakleniti na kateri koli točki montažne letve. Vzmet drži objemko dvignjeno med fazami zategovanja, plastični element pa zagotavlja, da ostane na mestu v tirnici in ne zdrsne. U-objemka PMC ne potrebuje nobenih dodatnih elementov, kot so vijaki, tesnila ali sorniki.

Besedilo je strojno prevedeno.
