Fluke 5218288 FLK-IRR1-SOL merilnik solarne energije
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
2 kos - zaloga Nemčija
Število
Skupaj (565,00 € / Kos)
565,00 €
z DDV
Na voljo samo 2 kos - zaloga Nemčija
Poudarki in podrobnosti
Fluke FLK-IRR1-SOL merilnik solarne energije
- Izmerite obsevanje, temperature okolice in PV modula, poravnavo sončnega sistema in kot nagiba
- Takoj opravite meritve za določitev obsevanja v W / m² v skladu s standardom IEC 62446-1.

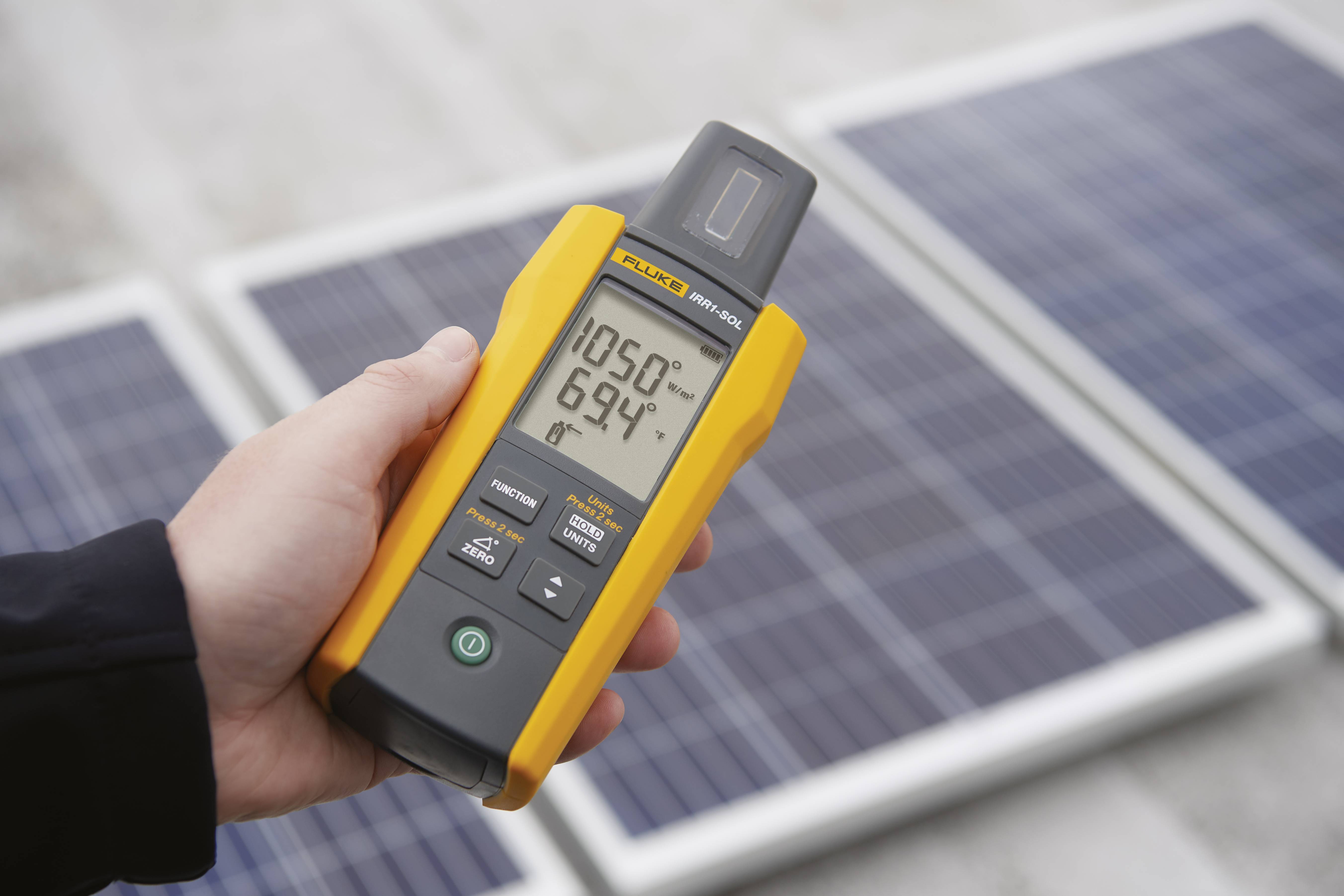

- Visokokontrastni LC zaslon z velikimi številkami za enostavno berljivost pri neposredni sončni svetlobi
Tehnične specifikacije
- Obsevanje
- Merilno območje: 0 do 1400 W / m²
- Ločljivost: 1 W / m²
- Natančnost merjenja: ± (5% + 5 štetja)

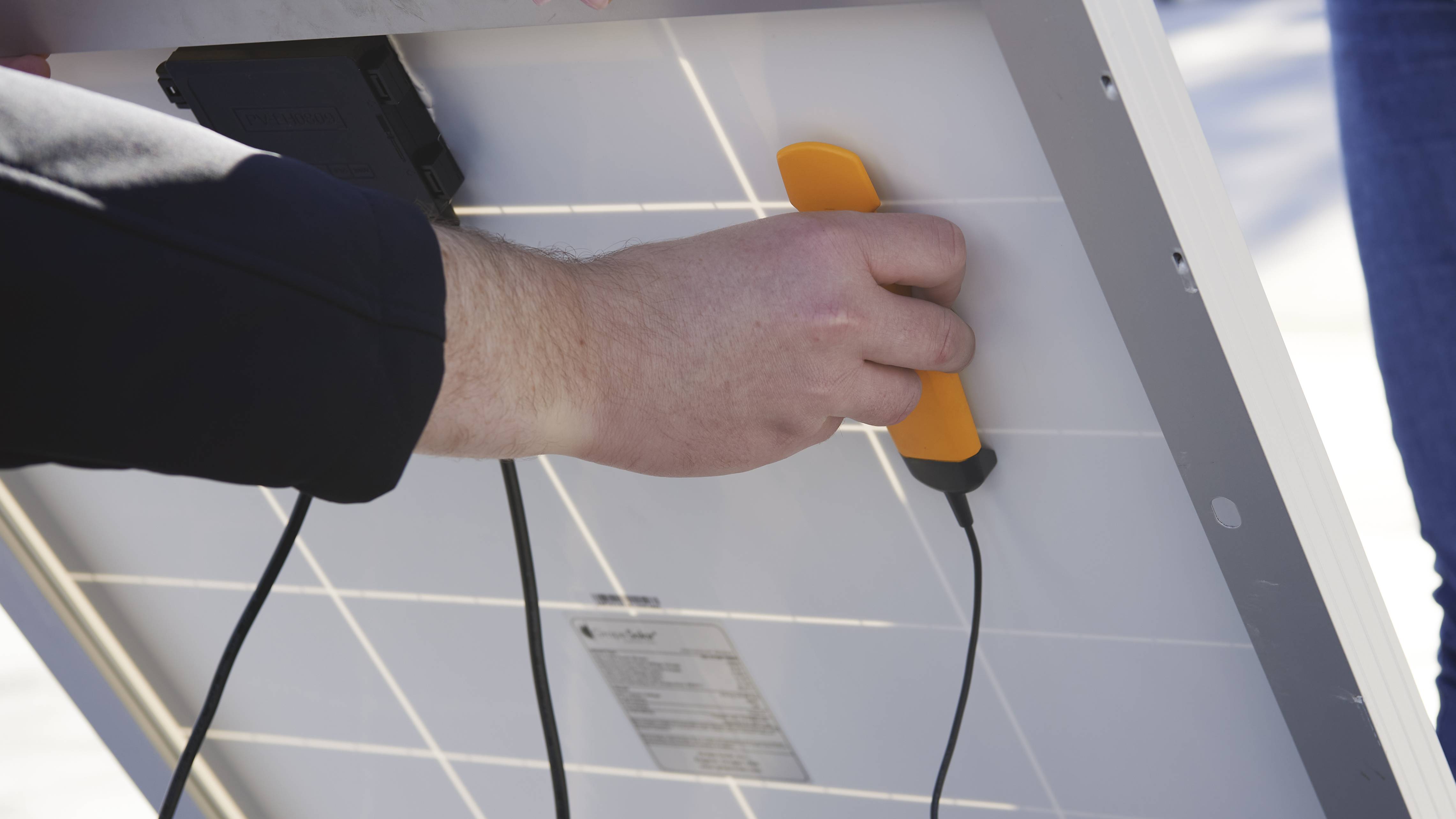

- Merjenje temperature
- Merilno območje: (° C) -30 ° C do 100 ° C
- Največja ločljivost: 0,1 ° C
- Natančnost merjenja: ± 1 ° C pri -10 ° C do 75 ° C,
- ± 2 ° C pri -30 ° C do -10 ° C in 75 ° C do 100 ° C
- Opomba: Odzivni čas merjenja temperature: približno 30 s
- Nagibni kot
- Merilno območje: -90 ° do + 90 °
- Ločljivost: 0,1 °
- Natančnost merjenja: ± 1,5 ° pri -50 ° do + 50 °, ± 2,5 ° pri -85 ° do -50 ° in + 50 ° do + 85 °
- ± 3,5 ° pri -90 ° do -85 ° in + 85 ° do + 90 °
- Kompas
- Merilno območje: 0 ° do 360 °
- Ločljivost: 1 °
- Natančnost merjenja: ± 7 °
- Opomba: a) Izmerjene vrednosti veljajo za naklon naprave med -20 in +20 stopinj do vodoravne ravnine. Izven tega območja
- Na zaslonu LC se prikaže "---".
- b) Rezultat se nanaša na magnetni sever.
- Napajanje: 4 alkalne baterije tipa AA
- Delovni čas (tipično): 50 ur (≤9000 meritev)
- Samodejni izklop: po 30 minutah
- Vrsta izdelka
merilnik solarne energije
delovni standardi (lastni)
- Mere
(D x Š x V) 150 x 80 x 35 mm
- Prikaz
LCD
- Teža
231 g
- Širina
80 mm
- Višina
35 mm
- Dolžina
150 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2475391 Fluke 5218288 FLK-IRR1-SOL merilnik solarne energije
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2475391 Fluke 5218288 FLK-IRR1-SOL merilnik solarne energije
Opis
Izvedite ključne meritve, ki so potrebne za namestitev, preskušanje, vzdrževanje in dokumentacijo sončnih modulov ali fotovoltaičnih sistemov - z
enotno napravo, enostavno za uporabo.

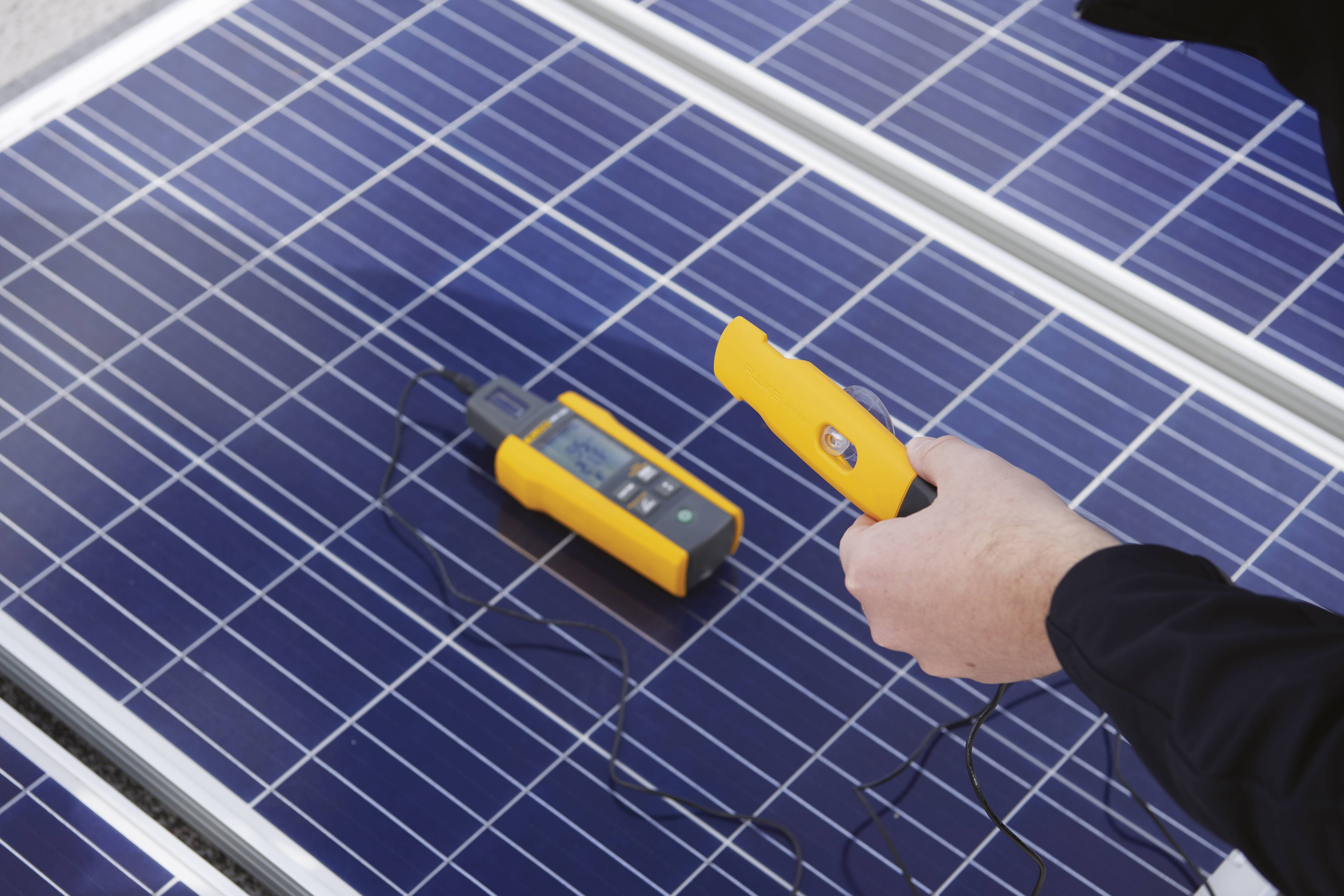

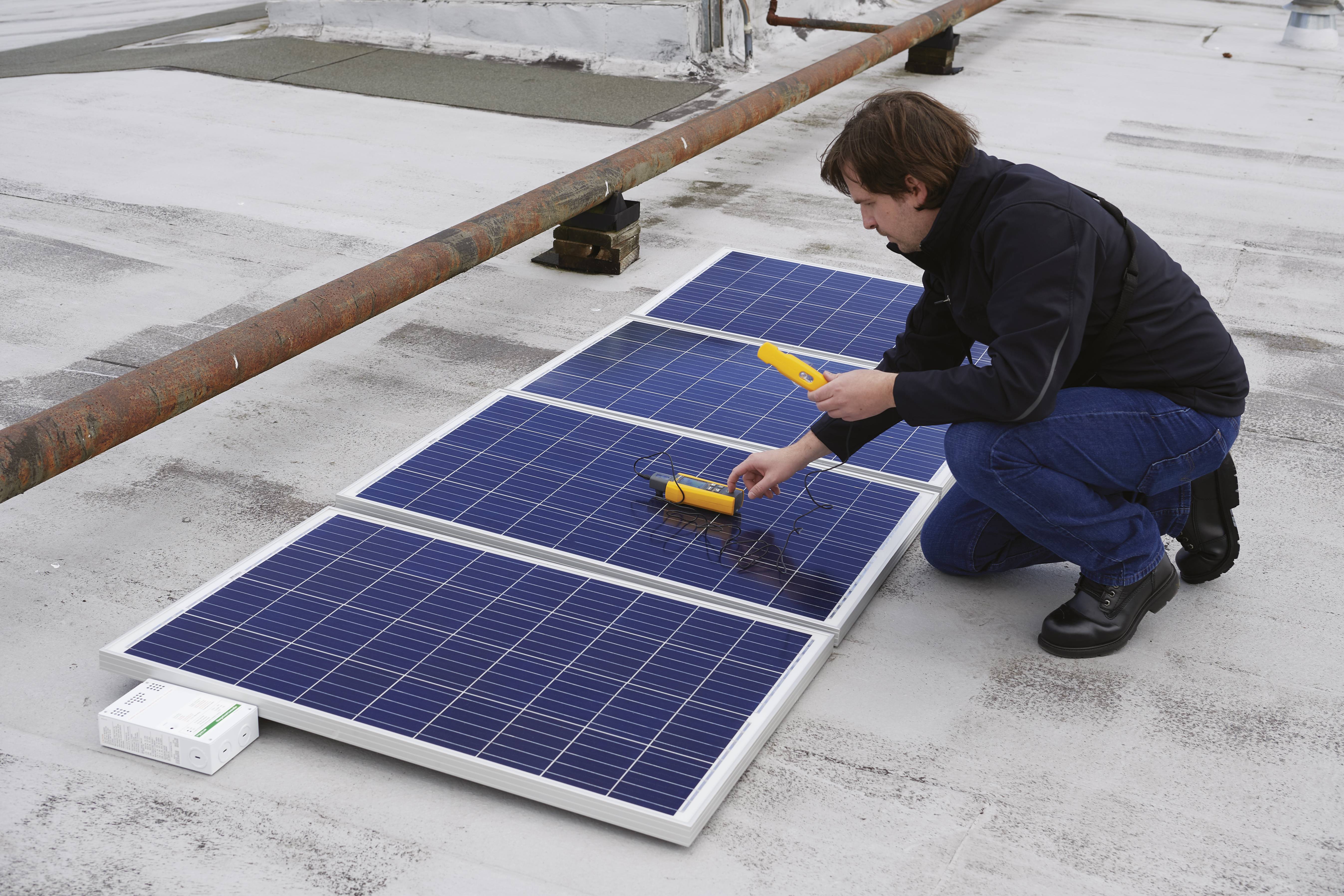

Merilnik obsevanja Fluke IRR1-SOL je bil razvit za poenostavitev namestitve, zagona in odpravljanja napak fotovoltaičnih sistemov ter omogočanje merjenja obsevanja, temperature, naklona in orientacije solarnih modulov z eno samo ročno napravo. Zahvaljujoč robustni, kompaktni zasnovi, zaščitni torbi za nošenje in enostavno berljivemu visoko kontrastnemu LC zaslonu za branje izmerjenih vrednosti na neposredni sončni svetlobi, lahko IRR1-SOL uporabljate kjer koli. Zahteve standardov IEC 62446-1 za preskušanje, dokumentiranje in vzdrževanje fotovoltaičnih sistemov so izpolnjene s preprostim upravljanjem, merjenjem sončnega sevanja brez zamude in vgrajenimi temperaturnimi senzorji. Poleg tega vgrajeni kompas in senzor nagiba omogočata hitro merjenje in dokumentiranje poravnave strehe ali montažnega mesta ter naklona naklona in modula med merjenjem, namestitvijo ali nastavitvijo sistema.
Ne glede na to, ali delate na strešnem sistemu ali na velikem sistemu, mora vsak solarni inštalater in tehnik imeti v torbi za orodje priročno merilno napravo IRR1-SOL.
Verwenden Sie das IRR1-SOL für:Planung und Vermessung von Photovoltaikanlagen
Sončno sevanje se določi ob upoštevanju senčenja, da se določi pričakovana proizvodnja energije na ustreznem zbirnem mestu. Polne sončne ure bodo
izmerjeno število ur na dan, v katerem proizvede 1000 vatov na kvadratni meter fotovoltaičnega sistema. Lokacija, čas dneva, letni čas in vremenske razmere vplivajo na celoto
Sončne ure. S pomočjo Fluke IRR1-SOL določite dejansko sončno sevanje (W / m²) in senčenje na mestu namestitve, da lahko določite referenčne vrednosti.
Meritve
Po namestitvi opreme se prepričajte, da deluje, kot je predvideno, z merjenjem električnih značilnosti in dejanske izhodne moči modulov.
Učinkovitost fotovoltaičnega sistema se izračuna iz njegove krivulje tok / napetost (krivulja IV). Z merilnikom obsevanja IRR1-SOL določite obsevanje sonca, potrebno za izračun krivulje IV izhodne moči.
Primerjava in diagnoza
Tudi če je pravilno nameščen, fotonapetostni sistem morda ne bo proizvedel pričakovane električne moči. Za pridobitev pričakovane izhodne moči mora sistem uporabiti
Prejemanje prave količine energije s sevanjem, da lahko ustvarite enosmerno napetost za napajanje v pretvornik.
Besedilo je strojno prevedeno.
enotno napravo, enostavno za uporabo.
Merilnik obsevanja Fluke IRR1-SOL je bil razvit za poenostavitev namestitve, zagona in odpravljanja napak fotovoltaičnih sistemov ter omogočanje merjenja obsevanja, temperature, naklona in orientacije solarnih modulov z eno samo ročno napravo. Zahvaljujoč robustni, kompaktni zasnovi, zaščitni torbi za nošenje in enostavno berljivemu visoko kontrastnemu LC zaslonu za branje izmerjenih vrednosti na neposredni sončni svetlobi, lahko IRR1-SOL uporabljate kjer koli. Zahteve standardov IEC 62446-1 za preskušanje, dokumentiranje in vzdrževanje fotovoltaičnih sistemov so izpolnjene s preprostim upravljanjem, merjenjem sončnega sevanja brez zamude in vgrajenimi temperaturnimi senzorji. Poleg tega vgrajeni kompas in senzor nagiba omogočata hitro merjenje in dokumentiranje poravnave strehe ali montažnega mesta ter naklona naklona in modula med merjenjem, namestitvijo ali nastavitvijo sistema.
Ne glede na to, ali delate na strešnem sistemu ali na velikem sistemu, mora vsak solarni inštalater in tehnik imeti v torbi za orodje priročno merilno napravo IRR1-SOL.
Verwenden Sie das IRR1-SOL für:Planung und Vermessung von Photovoltaikanlagen
Sončno sevanje se določi ob upoštevanju senčenja, da se določi pričakovana proizvodnja energije na ustreznem zbirnem mestu. Polne sončne ure bodo
izmerjeno število ur na dan, v katerem proizvede 1000 vatov na kvadratni meter fotovoltaičnega sistema. Lokacija, čas dneva, letni čas in vremenske razmere vplivajo na celoto
Sončne ure. S pomočjo Fluke IRR1-SOL določite dejansko sončno sevanje (W / m²) in senčenje na mestu namestitve, da lahko določite referenčne vrednosti.
Meritve
Po namestitvi opreme se prepričajte, da deluje, kot je predvideno, z merjenjem električnih značilnosti in dejanske izhodne moči modulov.
Učinkovitost fotovoltaičnega sistema se izračuna iz njegove krivulje tok / napetost (krivulja IV). Z merilnikom obsevanja IRR1-SOL določite obsevanje sonca, potrebno za izračun krivulje IV izhodne moči.
Primerjava in diagnoza
Tudi če je pravilno nameščen, fotonapetostni sistem morda ne bo proizvedel pričakovane električne moči. Za pridobitev pričakovane izhodne moči mora sistem uporabiti
Prejemanje prave količine energije s sevanjem, da lahko ustvarite enosmerno napetost za napajanje v pretvornik.
Besedilo je strojno prevedeno.
Obseg dostave

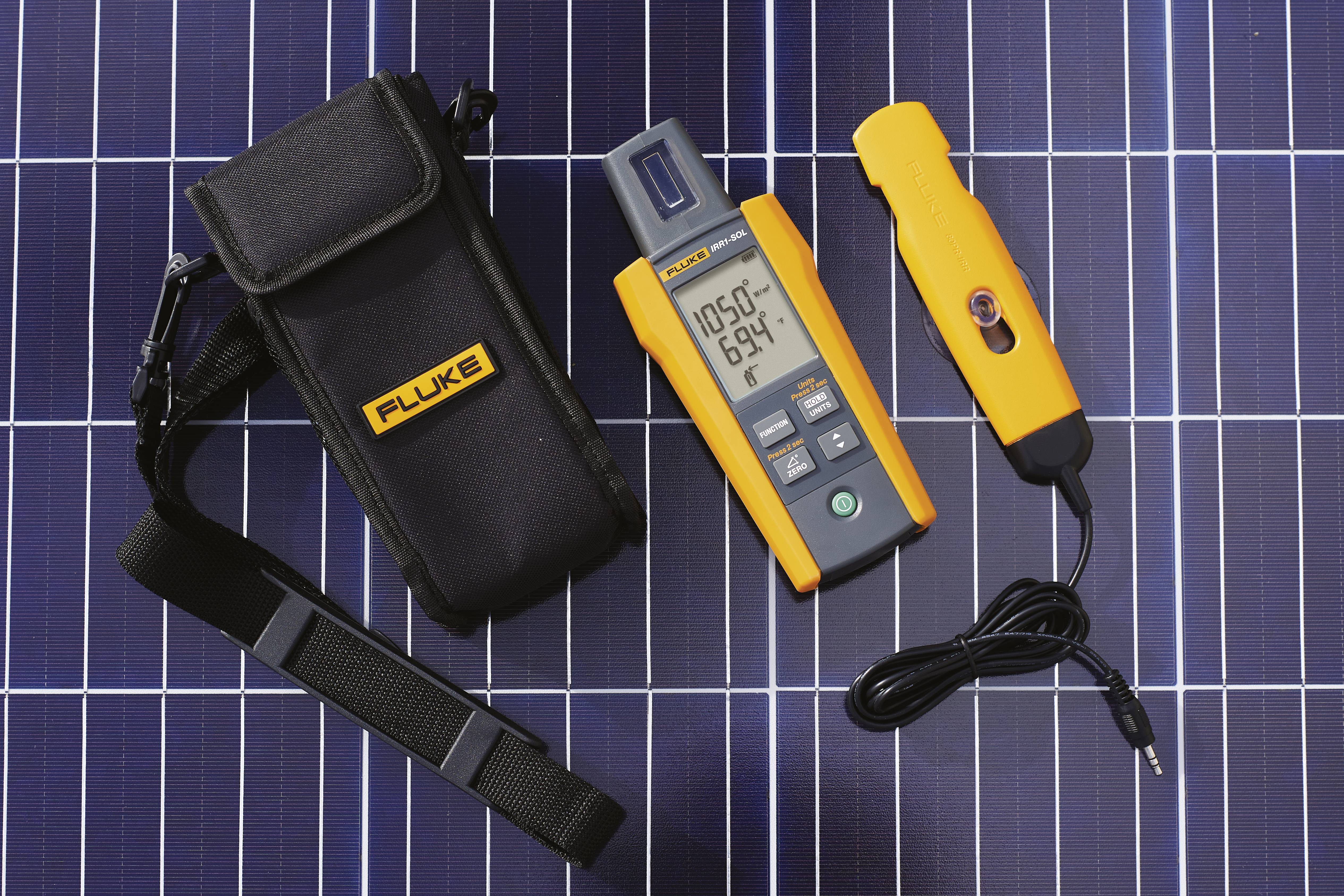

- Vključno s praktično torbo za nošenje z naramnico
