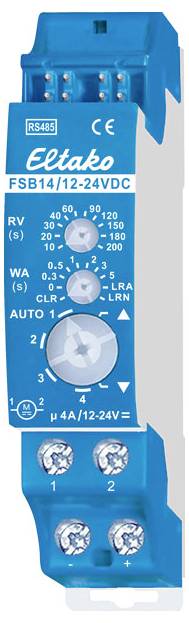

FSB14/12-24V DC Eltako RS485-Bus pogon stikala za vodila element za zasenčenje stojalo Preklopna moč (maks.) 4 W

Stikalni pogon za senčila in rolete za motor 12-24V DC. 1+1 NO kontakt 4A/12-24V DC, električno izoliran od napajalne napetosti 12V. Dvosmerno. Izguba v stanju pripravljenosti samo 0,1 W. Modularna vgradna naprava za montažo na montažno letev DIN-EN 60715 TH35. 1 enota koraka = 18 mm široka, 58 mm globoka. Priključek na vodilo Eltako RS485. Križno ožičenje vodila in napajalnik z mostičkom. Enosmerna napetost za motor je priključena na sponki - in +, enosmerni motor na sponki 1 in 2. Če so releji FSB14 vklopljeni, je potrebnih 0,4 vata. Ob izpadu napajalne napetosti se sistem na določen način izklopi. Gumbe je mogoče nastaviti bodisi kot smerne gumbe bodisi kot univerzalne gumbe: Lokalno krmiljenje z univerzalnim gumbom: Z vsakim impulzom gumba se položaj stikala spremeni v zaporedju gor, stop, dol, stop. Lokalno krmiljenje s smernim gumbom: Položaj odprtega stikala se posebej aktivira z impulzom gumba na vrhu. Položaj stikala DOL je posebej aktiviran s spodnjim impulzom gumba. Drugi impulz ključa v isti smeri takoj prekine proces. Pri impulzu ključa v drugo smer pa se sistem po pavzi 500 ms zaustavi in preklopi v nasprotno smer. Dinamično centralno krmiljenje brez prioritete: S krmilnim signalom iz gumba, ki je naučen kot centralni kontrolni gumb brez prioritete, se položaj stikala gor ali dol posebej aktivira. Brez prioritete, ker lahko to funkcijo preglasijo drugi krmilni signali. Dinamično osrednje krmiljenje s prednostjo: Z vsaj 2-sekundnim kontrolnim signalom iz gumba, ki je naučen kot osrednji upravljalni gumb s prednostjo, se položaji stikala gor in dol posebej aktivirajo. S prednostjo, ker teh krmilnih signalov ne morejo preglasiti drugi krmilni signali, dokler osrednji ukaz ni ponovno preklican z impulzom tipke navzgor ali navzdol z osrednjega krmilnega gumba. S krmilnim signalom, npr. FSM61, ki je naučen kot osrednji krmilni gumb s prednostjo, se ciljno aktivirata položaj stikala gor ali dol in prioriteta. S prednostjo, ker teh krmilnih signalov ne morejo preglasiti drugi krmilni signali, dokler centralni ukaz ni ponovno preklican do konca krmilnega signala. Nadzor senčenja scene: Do 4 predhodno shranjene čase nedelovanja je mogoče priklicati s krmilnim signalom iz gumba z dvojnim preklopom, ki je bil naučen kot gumb za sceno, ali samodejno z dodatnim brezžičnim zunanjim senzorjem svetlosti, ki je bil naučen . Pri upravljanju s programsko opremo GFVS je mogoče zagnati potovalne ukaze za gor in dol z natančnimi informacijami o času potovanja. Ker aktuator poroča točno o prevoženem času po vsaki aktivnosti, tudi ko se za premikanje uporablja gumb, je položaj senčenja vedno pravilno prikazan v programski opremi GFVS. Položaj se samodejno sinhronizira, ko sta dosežena zgornji in spodnji končni položaj. Funkcijsko vrtljivo stikalo navzdol: AUTO 1 = V tem položaju vrtljivega stikala je vklopljena funkcija udobnega obračanja senčil. Pri krmiljenju z univerzalno tipko ali smerno tipko dvojni impulz povzroči počasno vrtenje v nasprotni smeri, ki se z drugim impulzom zaustavi. AUTO 2 = V tem položaju vrtljivega stikala je funkcija priročnega obračanja žaluzij popolnoma izklopljena. AUTO 3 = V tem položaju vrtljivega stikala lokalni gumbi sprva delujejo statično in tako omogočajo obračanje žaluzij s tapkanjem. Šele po 0,7 sekunde stalnega vklopa preklopijo na dinamiko. AUTO 4 = V tem položaju vrtljivega stikala lokalni gumbi delujejo samo statično (funkcija ER). Zakasnitev sprostitve RV (čas brisanja) zgornjega vrtljivega stikala je aktivna. Centralni nadzor ni mogoč. Puščica navzgor/puščica navzdol = Ročno krmiljenje poteka v položajih puščice navzgor (gor) in puščice navzdol (dol) spodnjega vrtljivega stikala. Ročno upravljanje ima prednost pred vsemi drugimi krmilnimi ukazi. WA = Samodejno obračanje za senčila in markize se nastavi s srednjim vrtljivim stikalom. 0 = izklopljen, sicer vklopljen med 0,3 in 5 sekundami z nastavljenim časom vrtenja. V tem primeru se smer vrtenja navzdol obrne šele po preteku časa zakasnitve, nastavljenega z zgornjim vrtljivim stikalom, na primer za napenjanje markiz ali nastavitev senčil v določen položaj. Pod številčnico RV je LED prikazovalnik za čas vzpenjanja. RV = Čas zakasnitve (zamik sprostitve RV) se nastavi z zgornjim vrtljivim stikalom. Če je FSB14 v položaju gor ali dol, teče nastavljeni čas zakasnitve, po koncu katerega se naprava samodejno preklopi na zaustavitev. Zakasnitev mora biti torej izbrana vsaj toliko časa, kolikor se mora senčilni element ali roleta premakniti iz enega končnega položaja v drugega. Pod vrtljivim stikalom RV je LED zaslon za čas zakasnitve RV. Če je naučen eden ali več brezžičnih okenskih/vratnih kontaktov FTK ali senzorjev okenske kljuke FFG7B-rw, se nastavi zaščita pred zaklepanjem, ko so vrata odprta, kar blokira osrednji ukaz navzdol. LED pod zgornjim vrtljivim stikalom spremlja postopek učenja v skladu z navodili za uporabo in s kratkim utripanjem prikazuje krmilne ukaze med delovanjem.

Besedilo je strojno prevedeno.
