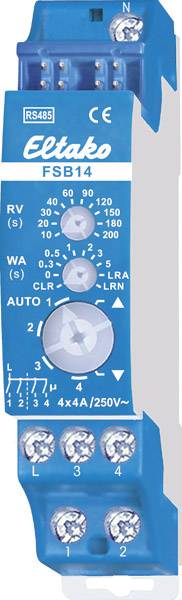

FSB14 Eltako RS485-Bus pogon za žaluzije vodilo Preklopna moč (maks.) 1000 W

Stikalni aktuator za senčenje elementov in rolet z dvema kanaloma za dva 230V motorja. 2 + 2 NO stika 4A / 250V AC, električno izolirani od 12V napajalne napetosti. Dvosmerna. Izguba v stanju pripravljenosti le 0,1 vata. Modularna naprava za pritrditev na montažno tirnico. Povezava z Eltako RS485 avtobusom. Križni ožični avtobus in napajanje s skakalci. Stikalo kontakta na ničelnem prehodu za zaščito kontaktov in motorjev. En motor je priključen na 1, 2 in N, drugi motor na 3, 4 in N. Če sta vklopljena oba releja FSB14, je potrebnih 0,4 vata. Če napajalna napetost ne uspe, se naprava določeno izklopi. Gumbe lahko poučujemo kot smerne gumbe ali kot univerzalni gumbi: Lokalno krmiljenje z univerzalnim gumbom: Z vsakim impulzom se položaj stikala spreminja v zaporedju navzgor, ustavitev, dol, ustavitev. Lokalno krmiljenje s smerno tipko: Z zgornjim impulzom gumba se ciljno sproži položaj stikala Odprto. Položaj stikala navzdol je posebej aktiviran s spodnjim impulzom gumba. Drugi impulz v isti smeri postopek takoj prekine. S potisnim impulzom v drugo smer pa se ustavi in po premoru 500 ms sistem preide v nasprotno smer. Centralno krmiljenje dinamično, brez prioritete: S krmilnim signalom tipke, ki je poučena kot osrednja krmilna tipka brez prioritete, se aktivira položaj stikala gor ali dol. Brez prioritete, ker lahko to funkcijo preglasijo drugi nadzorni signali. Dinamika centralnega upravljanja s prednostjo: Z vsaj 2 sekundi kontrolnega signala iz gumba, ki se uči kot osrednji nadzorni gumb s prednostjo, se aktivira položaj stikala gor in dol. Prednostno, ker teh krmilnih signalov ni mogoče nadomestiti z drugimi krmilnimi signali, dokler osrednji ukaz znova ne prekliče s tipko za centralni nadzor s pulznim impulzom navzgor ali navzdol. S krmilnim signalom, na primer FSM61, ki se uči kot osrednja krmilna tipka s prednostjo, se položaj stikala navzgor ali navzdol in prednost aktivirata. Prednostno, ker teh krmilnih signalov ni mogoče preglasiti z drugimi kontrolnimi signali, dokler centralni ukaz ne prekliče do konca kontrolnega signala. Nadzor nad sceno senčenja: s krmilnim signalom tipke, podučene kot tipka za sceno z dvojnim zasukom ali samodejno s pomočjo dodatnega naučenega radijskega zunanjega svetlobnega senzorja FAH60, lahko prikličete do 4 predhodno shranjene delovne čase. Če se nadzira s programsko opremo GFVS, se lahko potovalni ukazi za gor in dol zaženejo s točno določenim časom potovanja. Ker aktuator poroča o točno določenem času po vsaki aktivnosti, tudi ko je pritisnjen gumb, je položaj senčenja v programski opremi GFVS vedno pravilno prikazan. Ko dosežete končne položaje navzgor in navzdol, se položaj samodejno sinhronizira. LED pod zgornjim rotacijskim stikalom spremlja postopek učenja v skladu z navodili za uporabo in nakazuje krmilne ukaze s kratkim utripanjem med delovanjem.

Besedilo je strojno prevedeno.
