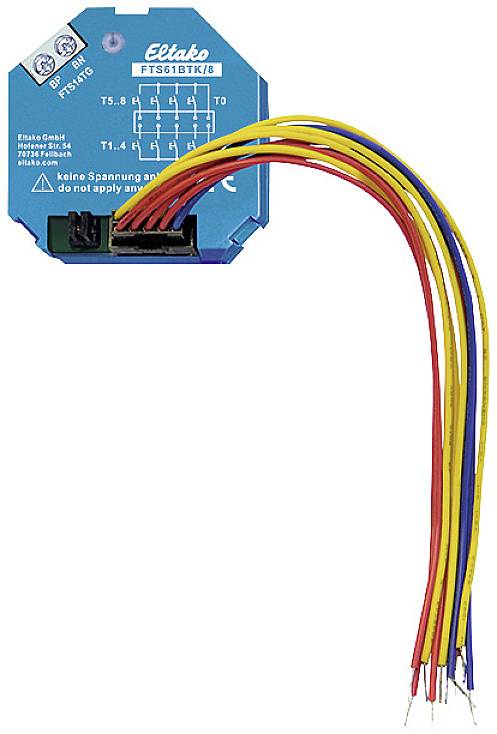

FTS61BTK/8 Eltako RS485-Bus spojnik s tipkami podometna
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
51 kos - zaloga Nemčija
Število
Skupaj (97,99 € / Kos)
97,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Sistem radijskega vodila
- Vrsta izdelka
spojnik s tipkami
- Serija
Eltako
- Mere
(Š x V x G) 45 x 18 x 18 mm
IP20
- Delovna napetost
29 V/DC
- Način montaže
podometna
0.2 W
- Prenos podatkov (Smart Home)
RS485-Bus
- Kanali
8
- Širina
45 mm
- Višina
18 mm
- Globina
18 mm
- Bazna postaja
ni potrebno, izbirno za oddaljeni dostop
- Izmenjava podatkov
dvosmerno (bi)
n.rel. (EENRPS00)
- Značilnosti
2-žilni
Flush-mounted
FALSE
TRUE
FALSE
Clamp mounting
Other
FALSE
IP20
1
FALSE
TRUE
18 mm
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2637529 FTS61BTK/8 Eltako RS485-Bus spojnik s tipkami podometna
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2637529 FTS61BTK/8 Eltako RS485-Bus spojnik s tipkami podometna
Opis
Tipkalni spojnik vodila FTS61BTK/8 za 8 običajnih tipkal za povezavo s prehodi tipkal FTS14TG preko 2-žilnega vodila tipkal. Izguba v stanju pripravljenosti le 0,2 vata. Za podometno montažo. Dolžina 45 mm, širina 45 mm, globina 18 mm. Na sponki BP in BN prehoda tipk FTS14TG je mogoče priključiti do 30 tipk vodila in/ali spojnikov tipk vodila FTS61BTK/8. Dovoljena skupna dolžina kabla je 200 m. Element RLC, ki je vključen v FTS14TG, mora biti priključen tudi na sponki BP in BN na najbolj oddaljenem gumbu vodila ali spojniku gumba vodila. Napajanje priključenega FTS61BTK/8 z 29V DC in hkrati prenos podatkov poteka preko 2-žilnega gumbnega vodila. Uporabljajte samo standardne avtobusne ali telefonske linije. Na 15 cm dolge povezovalne linije je mogoče povezati do 8 običajnih tipk T1-T8. Nasprotni pol je vedno T0. Priključne kable lahko podaljšate do 2 m. Pozor! Ne uporabljajte napetosti. Pare T1/T3, T2/T4, T5/T7, T6/T8 in lahko definiramo kot smerne gumbe. Avtobus je povezan z BP in BN. Upoštevajte polarnost LED!
