FTS61BTKL Eltako RS485-Bus spojnik s tipkami podometna
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
117 kos - zaloga Nemčija
Število
Skupaj (65,99 € / Kos)
65,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Sistem radijskega vodila
- Vrsta izdelka
spojnik s tipkami
- Serija
Eltako
- Mere
(Š x V x G) 45 x 18 x 18 mm
IP20
- Delovna napetost
29 V/DC
- Način montaže
podometna
0.2 W
- Prenos podatkov (Smart Home)
RS485-Bus
- Kanali
4
- Širina
45 mm
- Višina
18 mm
- Globina
18 mm
- Bazna postaja
ni potrebno, izbirno za oddaljeni dostop
- Izmenjava podatkov
dvosmerno (bi)
n.rel. (EENRPS00)
- Značilnosti
2-žilni
Flush-mounted
FALSE
TRUE
FALSE
Clamp mounting
Other
FALSE
IP20
1
FALSE
TRUE
18 mm
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2637566 FTS61BTKL Eltako RS485-Bus spojnik s tipkami podometna
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2637566 FTS61BTKL Eltako RS485-Bus spojnik s tipkami podometna
Opis

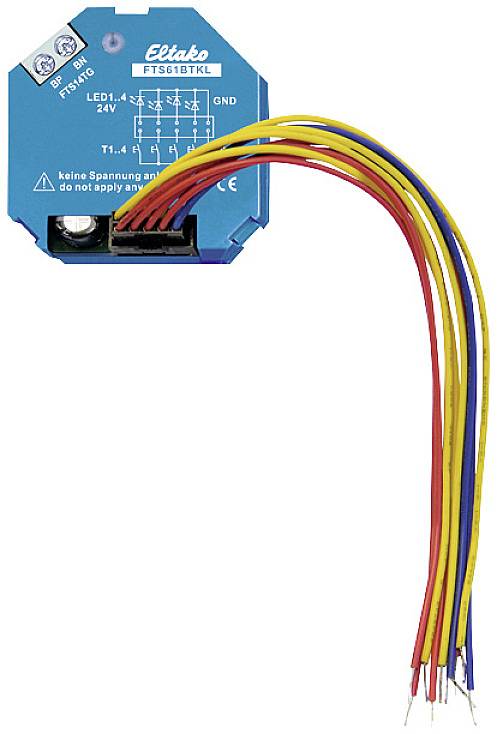

Spojnik tipk za vodilo za 4 običajna tipkala z integriranimi 24 V LED za povezavo s prehodi tipk FTS14TG preko 2-žilnega vodila tipk. Izguba v stanju pripravljenosti le 0,2 vata. Za podometno montažo. Dolžina 45 mm, širina 45 mm, globina 18 mm. Do 30 tipk vodila in/ali sklopk tipk vodila FTS61BTKL je mogoče priključiti na sponke BP in BN prehoda tipk FTS14TG. Dovoljena skupna dolžina kabla je 200 m. Element RLC, ki je vključen v FTS14TG, mora biti priključen tudi na sponki BP in BN na najbolj oddaljenem gumbu vodila ali spojniku gumba vodila. Napajanje priključenega FTS61BTKL z 29V DC in hkrati prenos podatkov poteka preko 2-žilnega gumbnega vodila. Uporabljajte samo standardne avtobusne ali telefonske linije. Na 15 cm dolge povezovalne linije lahko priključite do štiri običajne tipke T1-T4. Nasprotni pol je vedno T0. Priključne linije je mogoče podaljšati do 2 m. LED diode 24 V, vgrajene v gumbe, prikazujejo potrditvene telegrame iz aktuatorjev, če so bili ID-ji aktuatorjev vneseni s PCT14 v ID tabelo FTS14TG. Pozor! Ne uporabljajte napetosti. Pare T1/T3 in T2/T4 lahko definiramo kot smerne gumbe. Avtobus je povezan z BP in BN. Upoštevajte polarnost LED!
Besedilo je strojno prevedeno.
