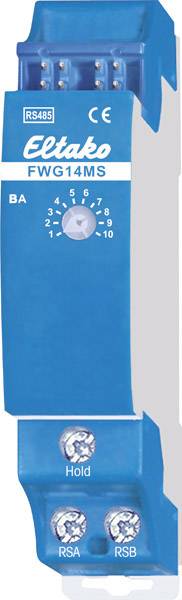

FWG14MS Eltako vstopna točka vodilo

Vremenski prehod za multisenzorne MS. Dvosmerna. Izguba v stanju pripravljenosti le 0,3 vata. Modularna naprava za pritrditev na DIN-EN 60715 TH35 pritrdilno letev. 1 delitvena enota = 18 mm široka, 58 mm globoka. Na terminala RSA in RSB na prehodu je priključen multisenzorski MS. Njene informacije prejmejo enkrat na sekundo in jih pretvorijo v avtobusne telegrame. Na FWG14MS je mogoče povezati samo 1 multisenzorski MS. Vendar pa je več FWG14MS lahko priključenih na večsistemsko MS, na primer za upravljanje več vodij Eltako RS485 z le enim multisenzorskim MS. Zunanji uporni upor mora biti na voljo samo pri FWG14MS. Z drugimi FWG14MS pa jo je treba odstraniti. Povezava z Eltako RS485 avtobusom. Križni ožični avtobus in napajanje s skakalci. Delovanje v povezavi s FAM14 ali FTS14KS. Zadrževalni terminal je priključen na FAM14 ali FTS14KS. V enem vodilu lahko delujeta do dva FWG14MS. S podvajalnikom telegramov FTD14 lahko telegrame pošljete tudi na stavbni radio, če se ID-ji FGW14MS poučujejo v FTD14 ali vnesejo s PTC14. Naprave za sprejemanje so nato lahko FSB14, FSB61NP, FSB71 in FWA65. Če signal multisenzorskega MS manjka, se pošlje alarmni telegram. Orodje PCT14 PC lahko uporabite za povezavo 96 vhodov AND ali ALI in njihovo izhod na do 12 izhodov. Rotacijsko stikalo BA način delovanja je nastavljeno v skladu z navodili za uporabo. Dodatne nastavitve lahko opravite z orodjem PCT14 PC.
