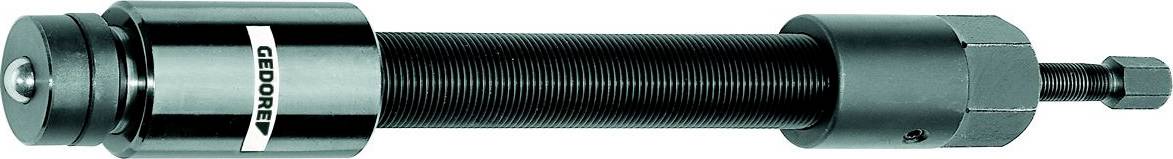

Gedore 8116100 Mast hidravličnega tlačnega vretena
Ean:
Koda proizvajalca:
Št. izdelka:
4 kos - zaloga Nemčija
Število
Skupaj (365,00 € / Kos)
365,00 €
z DDV
Na voljo samo 4 kos - zaloga Nemčija
Tehnične specifikacije
- Vrsta potisnega kosa: krogelni potisni kos
- Uporabna dolžina navoja: 135 mm
- Hod: 12 mm
- Višina glave: 80 mm
- Zasnova: Hidravlično tlačno vreteno z mazivom
- Velikost ključa: 12 mm; 32 mm
- Velikost navoja vretena: G 1/2 "
- Vlečna/potisna obremenitev
10 t
- Teža
1.1 kg
- Vsebina
1 kos
- Maks. dolžina
350 mm
- Dolžina
350 mm
- UKCA
ni pomembno
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2451182 Gedore 8116100 Mast hidravličnega tlačnega vretena
Opis
Za nadzorovano in varno odstranjevanje
Zasnovan za tlačno silo 10 t, 12 t ali 15 t
Tlačni del lahko zamenjate za konico in ga po potrebi podaljšate
Majhno tlačno vreteno je zaščiteno pred nenamernim odvijanjem z napravo proti zvijanju
Priprava za uporabo:
1. Pred uporabo preverite, ali je tlačno vreteno dovolj dobro privijeno iz pokrova, da je tlačni del v začetnem položaju v hidravličnem cilindru
2. Odvijte pokrovček s telesa vretena. Če želite to narediti, predhodno popustite navojni zatič
3. Telo vretena privijte od spodaj v prečko izvlekača, dokler telo vretena ne štrli približno 60 mm od prečke.
4 Pokrovček do konca privijte na ohišje vretena in ga pritrdite tako, da privijete navojni zatič
Uporaba in način delovanja: z. B. HSP3
5. Pritrdite izvleček in natežite telo vretena s ključem velikosti 41
6. Tlačno vreteno SW 17 privijte v pokrovček. Uporablja se hidravlika. Hod tlačnega dela v hidravličnem cilindru je največ 12 mm. Hidravlično sproščeni obdelovanec lahko popolnoma odstranite z obračanjem telesa vretena s pokrovčkom SW 41
7. Po uporabi se tlačno vreteno SW 17 vrne nazaj v začetni položaj, tlačni del pa se pritisne v hidravlični cilinder
Besedilo je strojno prevedeno.
