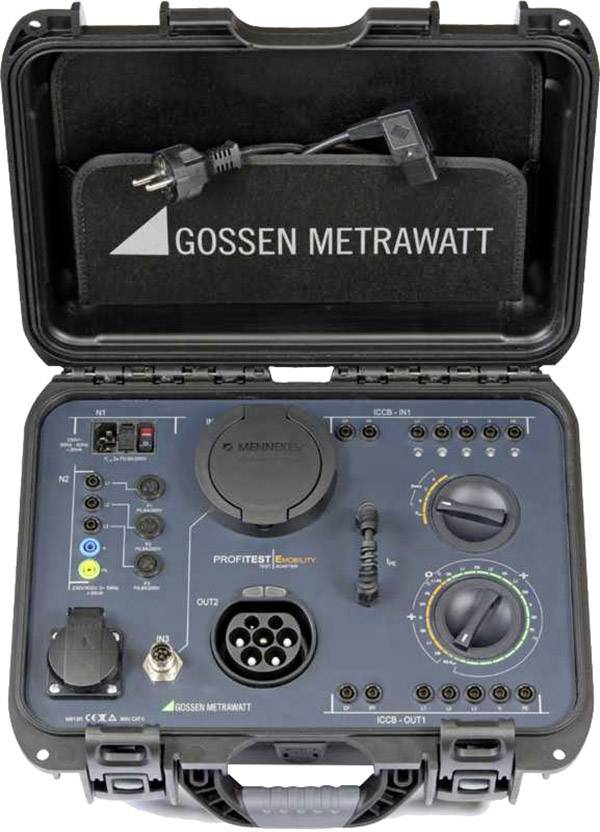

Gossen Metrawatt M513R PROFITEST EMOBILITY 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
3 kos - zaloga Nemčija
Število
Skupaj (2919,00 € / Kos)
2919,00 €
z DDV
Na voljo samo 3 kos - zaloga Nemčija
Poudarki in podrobnosti
- Preskušanje 1 in 3-faznih E-polnilnih kablov, načina 2 in 3
- Funkcijski in sprožitveni test s simuliranjem naslednjih napak: prekinitev, zamenjava žice in PE na fazi
- Merjenje toka zaščitnega prevodnika z vpenjalnim tokovnim transformatorjem kot dodatno opremo
- Merjenje zaščitnega vodnika in izolacijske upornosti po DIN VDE 0701-0702 s sistemom PROFITEST MXTRA / MTECH +
- Preskusni preskus z nazivno preostankom toka in merjenje časa odklopa s PROFITEST MXTRA / MTECH +
- Ocenjevanje in beleženje posameznih preizkusnih korakov s PROFITEST MXTRA / MTECH +
Tehnične specifikacije
- Primerno za blagovno znamko
Gossen Metrawatt
- Teža
6.4 kg
- Merilna kategorija
CAT II 300 V
- Širina
401 mm
- Višina
307 mm
- Dolžina
173 mm
- Vrsta
PROFITEST EMOBILITY
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1784022 Gossen Metrawatt M513R PROFITEST EMOBILITY 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1784022 Gossen Metrawatt M513R PROFITEST EMOBILITY 1 kos
Opis
Adapter za standardno preskušanje 1-in 3-faznih 2 in 3 polnilnih kablov s simuliranjem napak v skladu z DIN VDE 0701-0702 in podatki proizvajalca.
PROFITEST E-Mobility je adapter za standardno skladno testiranje 1- in 3-faznih polnilnih kablov načina 2 in 3 s simuliranjem napak v skladu z DIN VDE 0701-0702 in podatki proizvajalca.
PROFITEST E-Mobility olajša vašo naložbeno odločitev, saj je s priborom, ki je popolnoma prilagojen zahtevam, 1 in 3-fazni polnilni kabli Mode 2 in 3 po DIN VDE 0701-0702 in proizvajalčevih informacijah mogoče hitro in varno preizkusiti v skladu s standardi.
Besedilo je strojno prevedeno.
PROFITEST E-Mobility je adapter za standardno skladno testiranje 1- in 3-faznih polnilnih kablov načina 2 in 3 s simuliranjem napak v skladu z DIN VDE 0701-0702 in podatki proizvajalca.
PROFITEST E-Mobility olajša vašo naložbeno odločitev, saj je s priborom, ki je popolnoma prilagojen zahtevam, 1 in 3-fazni polnilni kabli Mode 2 in 3 po DIN VDE 0701-0702 in proizvajalčevih informacijah mogoče hitro in varno preizkusiti v skladu s standardi.
Besedilo je strojno prevedeno.
Izvedba
- Preskušanje e-polnilnih kablov v skladu z DIN VDE 0701-0702 ter podatki o proizvajalcu s pomočjo vodenega preskusnega postopka s priporočeno preskusno napravo. Testiranje polnilnih kablov tipa 2 in načina 3. Preizkušanje priključnih kablov s posameznimi polnilnimi čepi (priključek tip 1 itd.) Funkcija in sprožitveni preizkus s simulacijo Naslednje napake: prekinitev, izmenjava žic in PE na fazi Merjenje zaščitnega tokovnega vodnika z vpenjalnim tokovnim transformatorjem kot dodatna oprema Merjenje zaščitnega vodnika in izolacijskega upora v skladu z DIN VDE 0701-0702 s priporočeno preskusno napravo s priporočeno simulacijo preskusne naprave v skladu s standardom EN 61851-1 / VDE 0122-1, preverjanje kodiranja uporov za sklopko in priključek vozila v skladu z EN 61851-1 / VDE 0122-1Anwendungen:Preizkušanje učinkovitosti zaščitnih ukrepov na e-polnilnih kablih za električna in hibridna vozilaTechnische Merkmale:Naslednje napake je mogoče simulirati s preskusnim adapterjem za napajanje z omrežjem polnilnega kabla (tudi brez dodatne preskusne naprave): Zamenjano jedro Napaka posameznih vodnikov (odkrivanje pod napetostjo) Zunanja napetost na zaščitnem vodniku s priključitvijo faze na zaščitni vodnik (položaj stikala PE-UEXT) Ocenjevanje reakcije Polnilni kabel za vsako napako je izključno optičen: ICCB je aktiven ali neaktiven (signalna lučka na ICCB) Signal napake z LED diodami na preskusnem adapterjuFolgende zusätzliche Prüfungen sind bei Anschluss eines empfohlenen Prüfgeräts an den Prüfadapter möglich:Posamezne meritve Izmerite zaščitno prevodnost polnilnega kabla s funkcijo RPE na preskusni napravi Izmerite izolacijski upor polnilnega kabla s funkcijo RISO na preskusni napravi Kodiranje odpornosti Preizkusne sekvence za priročno merjenje in beleženje V pripadajočih preskusnih napravah sta prednastavljeni dve preskusni zaporedi: Način polnjenja kabla 2 Način polnjenja kabla 3 Preizkusna naprava vas polovi samodejno skozi vse preizkusne korake.
- Uporabnik vsak preskusni korak oceni in oceni (v redu / ni v redu) za kasnejšo prijavo.
Obseg dostave
- 1 preskusni adapter v etuiji
- 1 napajalni kabel
- 1 navodila za uporabo
