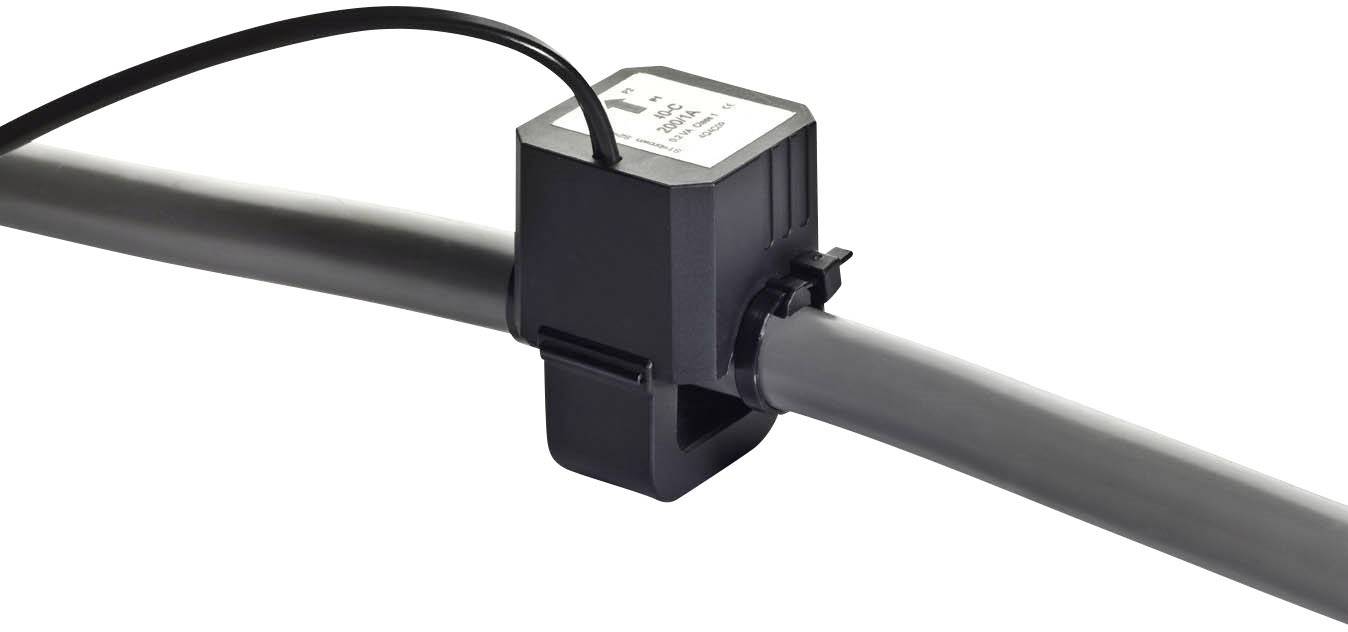

Gossen Metrawatt SC40-B 150/5A 1VA Kl.1 18 mm U518A kabelski pretvorni tokovni transformator Primarni tok 150 A Sekundar
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
2 kos - zaloga Nemčija
Število
Skupaj (104,99 € / Kos)
104,99 €
z DDV
Na voljo samo 2 kos - zaloga Nemčija
Poudarki in podrobnosti
Gossen Metrawatt SC40-B 150/5A 1VA Kl.1 18 mm kabelski pretvorni tokovni transformator Primarni tok 150 A Sekundarni tok 5 A Premer vhoda kabla:18 mm 1 kos
- Vhodni tok (tok) 150 A
- Izhodni tok 5 A
- Premer vhoda kabla 18 mm
Tehnične specifikacije
- 150 / 5A
- Primarni tok 150 A.
- Sekundarni tok 5 A.
- Moč 1 VA
- Priključni kabel
- Razred točnosti 1
- Tip SC40-B 150 / 5A 1VA Kl.1
- Teža: 360 g
- širina 44,5 mm
- Višina 67,2 mm
- Puha vodnika Ø 18 mm
- Vrsta izdelka
kabelski pretvorni tokovni transformator
- Primarni tok
150 A
- Sekundarni tok
5 A
1 VA
- Premer vhoda kabla
18 mm
- Vrsta
SC40-B 150/5A 1VA Kl.1 18 mm

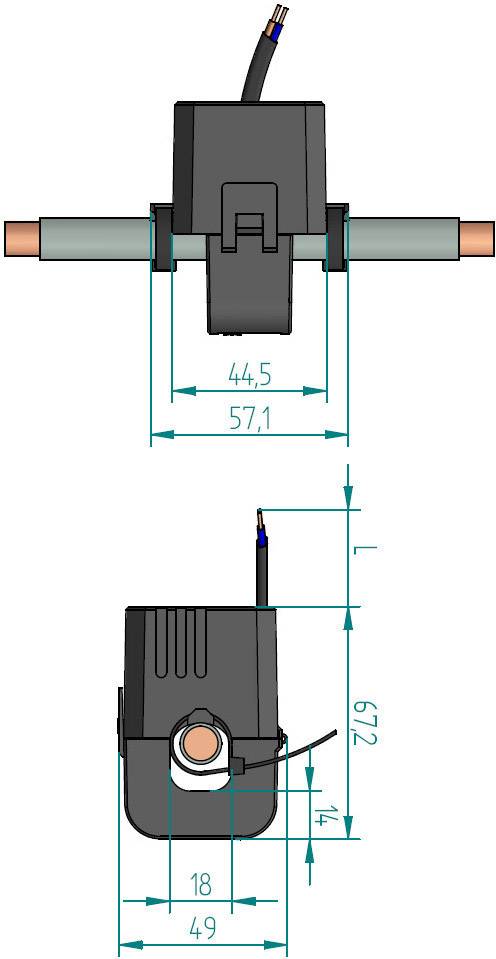

- Mere
(D x Š x V) 49 x 44.5 x 67.2 mm
- Teža
360 g
- Izhodni tok
5 A
- Vhodni tok
150 A
- Širina
44.5 mm
- Višina
67.2 mm
- Dolžina
49 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1344467 Gossen Metrawatt SC40-B 150/5A 1VA Kl.1 18 mm U518A kabelski pretvorni tokovni transformator Primarni tok 150 A Sekundar
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1344467 Gossen Metrawatt SC40-B 150/5A 1VA Kl.1 18 mm U518A kabelski pretvorni tokovni transformator Primarni tok 150 A Sekundar
Opis
Zahvaljujoč kompaktni zasnovi so transformatorji za pretvorbo toka kablov še posebej primerni za uporabo na težko dostopnih mestih in kjer je prostor omejen. Deljene polovice jedra olajšajo tudi namestitev na kabel ali na tirnico. Kadar koli je prekinitev trenutne poti problematična ali je treba merilno napravo enostavno naknadno vgraditi, so transformatorji tokovnih pretvornikov pravi izbor. Varna zasnova vgrajenega primarnega kabla v tokovni transformator zagotavlja zasnovo in potrjuje jasno slišen "klikajoč zvok". Pretvornik pritrdita tudi dve kabelski vezi, odporni proti UV-svetlobi.
Okoljski pogoji
Mesto namestitve v zaprtih prostorih
Okoljske temperature –10 ° C ... + 55 ° C
Temperature skladiščenja –20 ° C ... + 70 ° C
Relativna vlažnost 5% ... 85%, brez kondenzacije
Stopnja onesnaženosti 2
Vrsta zaščite: IP20
Pogoji uporabe
Standard IEC 61869-2: 2012
Nazivni toplotni kratkoročni tok (Ith) 60 x Ipr / 1s
Nazivni toplotni neprekinjeni tok (Icth) 100%
Nazivna stopnja izolacije 0,72 / 3 / - kV
Nazivna frekvenca 50/60 Hz
Izolacijski razred E (120 ° C)
Material ohišja PA 6.6, UL94: V2
Besedilo je strojno prevedeno.
Okoljski pogoji
Mesto namestitve v zaprtih prostorih
Okoljske temperature –10 ° C ... + 55 ° C
Temperature skladiščenja –20 ° C ... + 70 ° C
Relativna vlažnost 5% ... 85%, brez kondenzacije
Stopnja onesnaženosti 2
Vrsta zaščite: IP20
Pogoji uporabe
Standard IEC 61869-2: 2012
Nazivni toplotni kratkoročni tok (Ith) 60 x Ipr / 1s
Nazivni toplotni neprekinjeni tok (Icth) 100%
Nazivna stopnja izolacije 0,72 / 3 / - kV
Nazivna frekvenca 50/60 Hz
Izolacijski razred E (120 ° C)
Material ohišja PA 6.6, UL94: V2
Besedilo je strojno prevedeno.
Obseg dostave
- Gossen Metrawatt SC40-B Tokovni pretvornik, primarni tok:150 A sekundarni tok:5 A
