Name: Gossen Metrawatt Z270M Z270M 1 kos
Brand: Gossen Metrawatt
SKU: 2301602
Availability: InStock

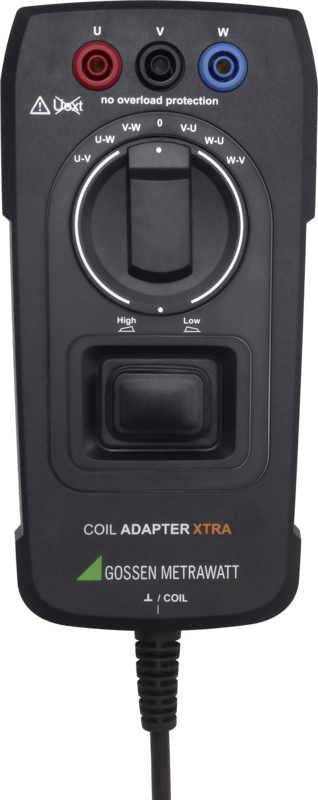

Črn električni adapter z barvno označenimi priključki (U, V, W) za merilne namene, znamke 'Gossen Metrawatt'.

Dostava sre.,14.10.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (505,00 € / Kos)

505,00 €

z DDV

Samo 35,00 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

COIL adapter XTRA za testiranje kratkega zavoja v povezavi s serijo Metrahit IM

Adapter za odkrivanje prekinitev na induktivnosti od 10 mikroH do 5H
Adapter COIL XTRA omogoča polavtomatsko merjenje kratkega stika med preobrati v povezavi z naslednjimi multimetri:
METRAHIT V XTRI
METRAHIT V E-POGONU
Uporaba
Če pride do težave z električnim strojem, je to lahko posledica električnega ali mehanskega vzroka. Električno gre za napake navitij ali krmiljenja ali elektronike. Meritev izolacijske upornosti zazna napake izolacije med navitji in ohišjem. Najenostavnejši način prepoznavanja napak v obratu znotraj navitja je primerjava med seboj električnih lastnosti navitij večfaznih strojev. Z METRAHIT IM XTRA ali E-DRIVE in adapterjem za tuljave XTRA se to izvede z napetostjo omake 1000 V, tako imenovani prenapetostni test. S tem tudi zanesljivo zazna napake, ki se pojavijo šele, ko deluje delovna napetost.
Preskus deluje na navitja z induktivnostjo od 10 mikroH do 5 H, kar ustreza nazivni moči od približno 160 VA do 80 MVA za trifazne stroje z nazivno napetostjo 400 V. Preskusni postopek je polavtomatski za 3-fazne stroje. Po priključitvi na povezave UVW se preskus izvede z vrtljivim stikalom; učinke ostankov je mogoče kompenzirati.
Pri večfaznih električnih motorjih in generatorjih, npr. DIN trifaznih motorjih, se asimetrije na navitjih takoj prepoznajo s primerjavo rezultatov meritev in omogočijo oceno kratkega navitja.
Pri enofaznih elektromotorjih in generatorjih se preskus izvede s primerjavo z znano nastavljeno vrednostjo.

Tehnične specifikacije

Primerno za blagovno znamko: Gossen Metrawatt

Izvedba: Zaznavanje napak pri navijanju v povezavi s serijo Metrahit IM

Teža: 365 g

Primerno za: GMC-I METRAHIT Series

Širina: 170 mm

Višina: 10 mm

Dolžina: 170 mm

Vrsta: Z270M

UKCA: da

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2301602 Gossen Metrawatt Z270M Z270M 1 kos

Opis

Tehnične značilnosti Interturne meritve kratkega stika v območju induktivnosti z adapterjem Z270M: 10 mikroH do 5 H Adapter Z270M je univerzalno primeren za številne električne stroje različnih razredov zmogljivosti. Za standardne motorje DIN to ustreza izhodom od približno 160 VA do približno 80 MVA.
Hkratna povezava s 3 navitji Vrtljivo stikalo za izbiro preobrata polarizacije navitja z vrtljivim stikalom 2 v območju induktivnosti 10 mikro H 50 mH 5 mH ... 5 H Kombinirani konektor za ETRAHIT IM Samodejna signalizacija položaja vrtljivega stikala na METRAHIT IM Grafični prikaz rezultatov meritev na METRAHIT IM

Besedilo je strojno prevedeno.
