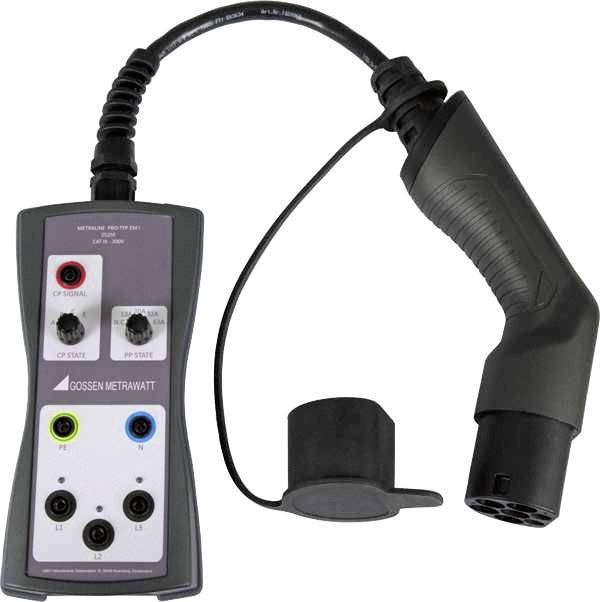

Gossen Metrawatt Z525G METRALINE PRO-TYP EM II 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
4 kos - zaloga Nemčija
Število
Skupaj (769,00 € / Kos)
769,00 €
z DDV
Na voljo samo 4 kos - zaloga Nemčija
Poudarki in podrobnosti
1- in trifazni preskusni adapter za preizkušanje točk za e-polnjenje METRALINE PRO-TYP EM II
- 1- in trifazni preskusni adapter za preverjanje učinkovitosti zaščitnih ukrepov
- na točkah e-polnjenja z mojstrom Profitest, simulacija
- fiktivno povezana električna vozila in simulacijo
- Trenutna ocena polnilnih kompletov v skladu z IEC 61851-1
- Simulacija vozila (CP)
- Stanja vozila A, B, C in E so nastavljena z uporabo vrtljivih stikal
- Simulacija kabla (PP)
- različne šifre za polnjenje kablov s 13 A, 20 A,
- 32 A in 63 A ter „ni priključen kabel“
- lahko simuliramo z uporabo vrtljivih stikal
- Simulacija napak
- Simulacija kratkega stika med CP in PE
- prek vrtljivega stikala
- Prikaz faznih napetosti prek LED diod
- Glede na postajo za e-polnjenje so lahko aktivne ena ali tri faze
- Testiranje polnilnih postaj s trajno priključenim polnilnim kablom
- zahvaljujoč podaljšanemu testnemu zatiču CP
- CP vtičnica za oceno PWM signala
- METRALINE PRO-TIP EM II:
- Priključitev merilnih kablov Profitest Master poteka prek 4 mm varnostnih vtičnic (L1, L2, L3, N, PE) ali preko dodatne Schuko vtičnice
- Besedilo je strojno prevedeno.
Tehnične specifikacije
- Primerno za blagovno znamko
Gossen Metrawatt
- Teža
795 g
- Merilna kategorija
CAT III 300 V
- Primerno za
GMC-I Profitest
- Širina
105 mm
- Višina
53 mm
- Dolžina
210 mm
- Vrsta
METRALINE PRO-TYP EM II
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2240023 Gossen Metrawatt Z525G METRALINE PRO-TYP EM II 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2240023 Gossen Metrawatt Z525G METRALINE PRO-TYP EM II 1 kos
Opis
Izvedba
- Funkcije: Simulacija vozila (CP) Po IEC 61851 je mogoče simulirati stanja A, B, C in E. Različna stanja vozila so nastavljena z vrtljivim stikalom.
- Stanje A Vozilo države B ni priključeno, vendar ni pripravljeno za polnjenje Vozila države C so povezana in pripravljena za polnjenje, prezračevanje polnilnega območja ni potrebno Stanje E napaka - kratek stik CP - PE prek simulacije notranjega diodnega kabla (PP) Različne oznake za Polnite kable s 13 A, 20 A, 32 A in 63 A lahko simulirate. Možno je tudi simulirati stanje "brez kabla".
- Različni polnilni kabli so simulirani s preklopom različnih uporov med PP in PE z vrtljivim stikalom. Po IEC 61851 so možne naslednje vrednosti: Brez kabla 0 Ω 13 A kabel 1,5 kΩ 20 A kabel 680 Ω 32 A kabel 220 Ω 63 A kabel 100 Ω
Obseg dostave
- 1x testni adapter PRO-TYP EM II
- Navodila
