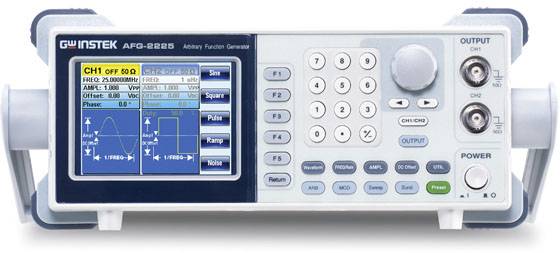

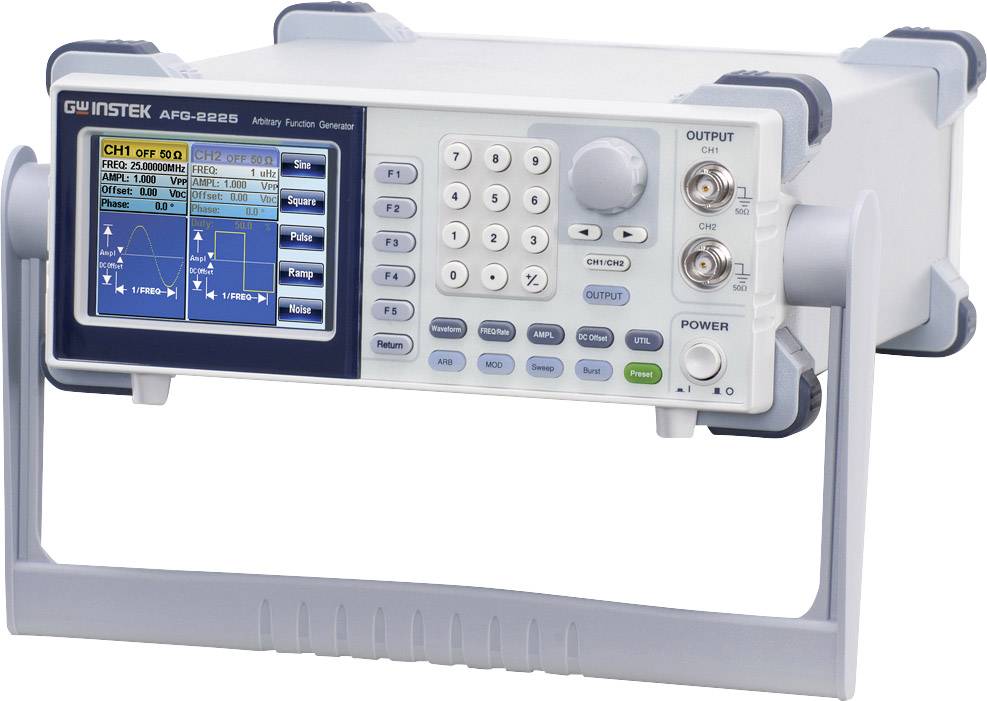

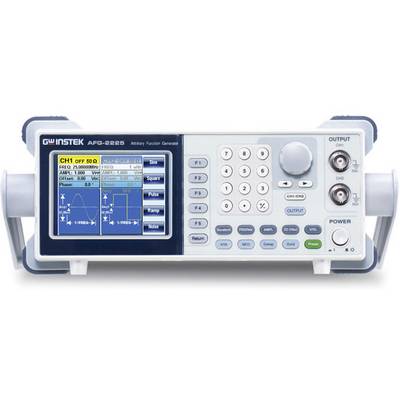

GW Instek AFG-2225 arbitrarni funkcijski generator, frekvenčno območje 1 µHz - 25 MHz, 2-kanalni,
Ean:
Koda proizvajalca:
Št. izdelka:
1 kos - zaloga Nemčija
Število
Skupaj (515,00 € / Kos)
515,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
GW Instek AFG-2225 omrežno napajanje 0.1 Hz - 25 MHz 2-kanalni arBitrarni, sinus, pravokotni, šum, trikotni
- 2 neodvisna izhodna kanala
- Pasovna širina 1 μHz - 25 MHz
- Samovoljni generator 120 MSa / s
- Neposredna generacija digitalnih signalov (DDS)
- USB-priključek
Tehnične specifikacije
- AM / FM / PM / SUM modulacija: 2 mHz - 20 kHz
- FSK modulacija: 2 mHz - 100 kHz
- Odmik: ± 5 Vp
- Pomnilnik krivulje: 4 kPt
- Impedanca: 50 Ω
- Vhodni upor: 1 kΩ // 1 pF
- Ločljivost: 0,1 Hz
- Zaslon: Barvni LCD 8,89 cm
- Izhodna oblika signala
Sine / kvadratni / rampa / impulz / šum / signal, samovoljnih
- Vrsta izdelka
omrežno napajanje
- Frekvenčni razpon
0.1 Hz - 25 MHz
- Izhodna oblika signala
arBitrarni
sinus
pravokotni
šum
trikotni
- Frekvenčno območje sinusa
1 µHz - 25 MHz
- Frekvenčno območje pravokotnika
1 µHz - 25 MHz
- Čas naraščanja pravokotnika
25 ns
- Prikaz
LCD
- Frekvenčno območje trikotnika
1 µHz - 1 MHz
delovni standardi (lastni)
- Funkcija nihanja
1 μHz - 25 MHz
- Notranja modulacija
AM / FM / AM / FSK / SUM
- Sprožilec (sinhron)
TTL
- Eksterno merjenje frekvence
5 Hz - + 150 MHz
- Mere
(Š x V) 266 mm x 107 mm
- Teža
2.5 kg
- Število kanalov
2-kanalni
- Frekvenca (maks.)
25 MHz
- Frekvenca (min.)
0.1 Hz
- Značilnosti
modulacija
- Širina
266 mm
- Višina
107 mm
- Vmesniki
USB
- Napajanje
omrežno
- Vrsta
AFG-2225
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 630771 GW Instek AFG-2225 arbitrarni funkcijski generator, frekvenčno območje 1 µHz - 25 MHz, 2-kanalni,
Opis
Funkcijski generator AFG-2225 Direct Digital Generation Signal (DDS) zagotavlja pasovno širino 25 MHz in dva neodvisna izhodna kanala. Oprema vključuje standardne signale sinus, kvadrat, klančina, hrup in poljubno valovno obliko 120 MSa / s z 10-bitno vertikalno ločljivostjo. Poleg tega so na voljo funkcije AM / FM / PM / FSK / SUM modulacija, pomik / lomljenje in frekvenčni števec. 8,89 cm barvni LCD zaslon prikazuje vse parametre in nastavitve valovnih oblik. Za daljinsko upravljanje z računalnikom se lahko uporablja vmesnik USB. Poljubna valovna oblika se lahko ustvari s programom PC®, ki ga lahko brezplačno prenesete, in preko USB-ja posreduje generatorju.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Nastavljivo razmerje impulz / pavza za kvadratni valovni signal
- Prilagoditev parametrov valovne oblike s tipkovnico in vrtljivim gumbom
- Istočasni prikaz amplitude, odmika DC in spremenljive funkcije na zaslonu
- 10 nastavitev spominov
- 10 nehlapnih spominov valovnih oblik 4 kpts.
- Besedilo je strojno prevedeno.
Obseg dostave
- GW Instek AFG-2225 arbitrarni funkcijski generator, frekvenčno območje 1 µHz - 25 MHz, 2-kanalni,
Namigi
Programska oprema PC® za ustvarjanje poljubnega signala je na voljo v območju za prenos na internetu.
