GW Instek GDS-3102A digitalni osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit 1 kos

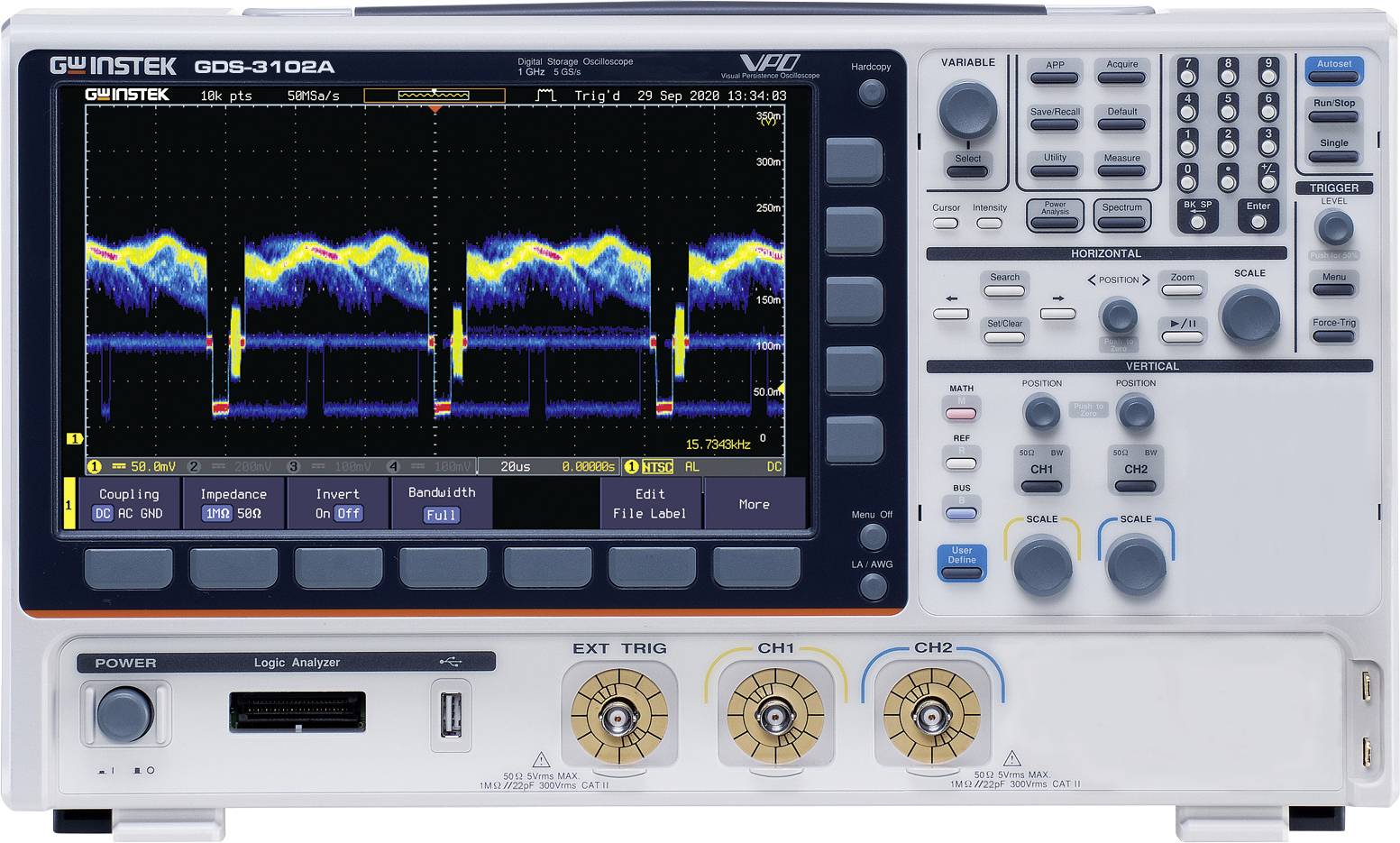

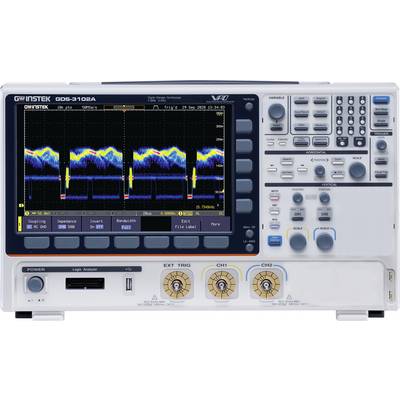

Zaslon osciloskopa, ki prikazuje valovno obliko z več vrhovi in dolinami, ki nakazuje vzorec skozi čas, obdan z upravljalnimi gumbi.

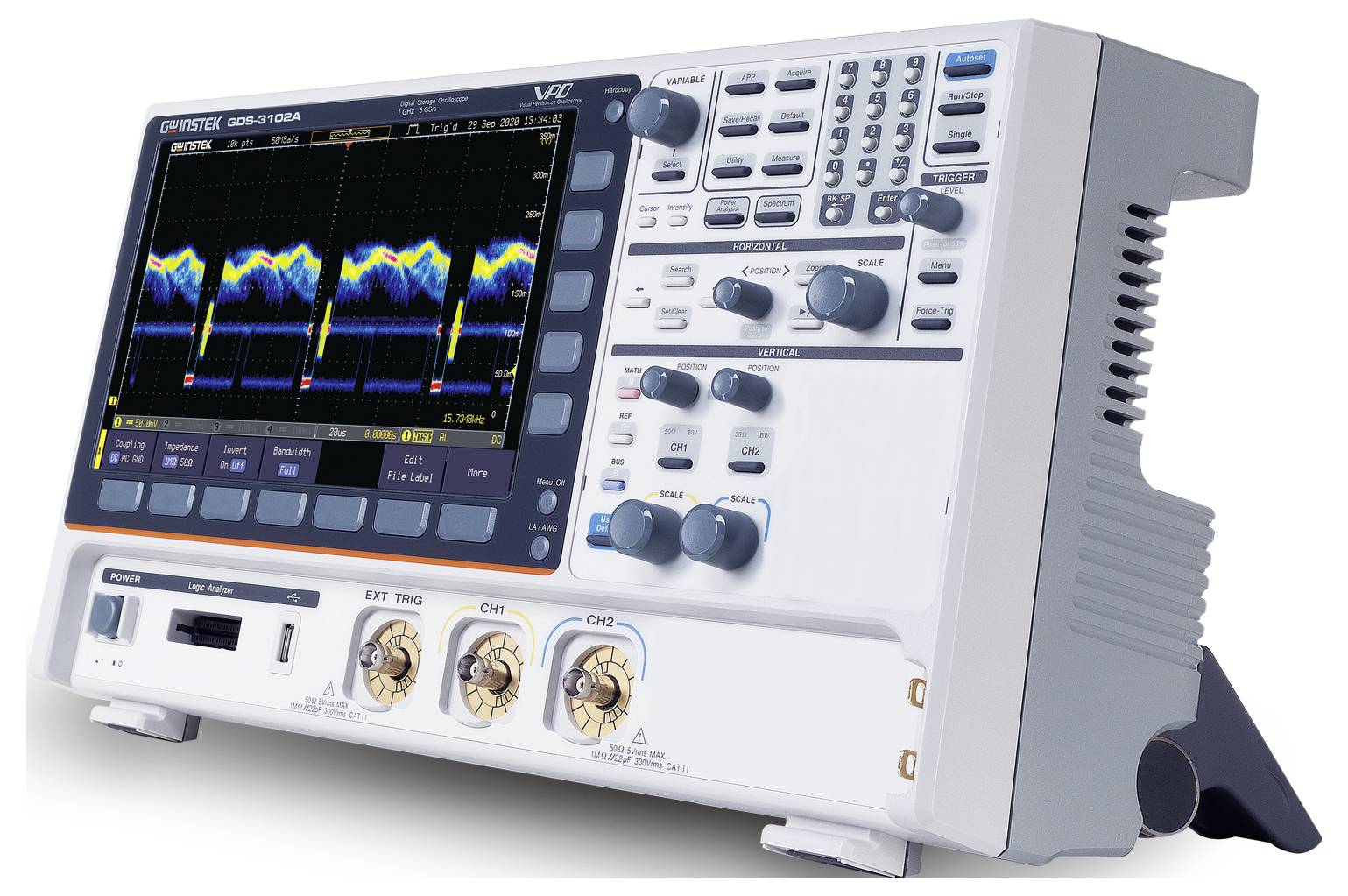

Digitalni osciloskop, ki prikazuje vzorce valovnih oblik na zaslonu, z različnimi nastavitveni gumbi in tipkami na strani za prilagajanje.

1/2

Podatkovni list izdelka (PDF)

Dostava pon, 28.9.

Število

kos - zaloga Nemčija

Skupaj (5865,00 € / Kos)

5865,00 €

z DDV

Samo 108,00 €

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

GW Instek GDS-3102A digitalni osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit 1 kos

1 GHz
Število analognih vhodov maks. 2

Tehnične specifikacije

Integriran dvokanalni 25 MHz generator poljubnih funkcij (AWG)
Dvokanalni spektralni analizator (DC do 2,5 GHz) s funkcijo spektrograma

Vrsta izdelka: digitalni osciloskop

Pasovna širina: 1 GHz

Stopnja vzorčenje na kanal: 5 GSa/s

Prikaz: 10,2-palčni barvni TFT LCD WVGA zaslon, ločljivost 800 x 480 slikovnih pik

Izvedba: 8 Bit

Velikost zaslona: 10.2 palec

Časovna baza: 1 ns/div do 1000 s/div

Število analognih vhodov maks.: 2

: delovni standardi (lastni)

Merilna kategorija: CAT II

Navpični odklon: 1 - 10000 mV

Vhodna impedanca: 1 MΩ

Vhodni sklop: AC, DC, GND

Vhodna napetost: 300 V

Oskrba z napetostjo: 100 - 240 V/AC

Mere: (D x Š x V) 113.8 x 420 x 253 mm

Teža: 4.6 kg

Maks. število digitalnih vhodov: 16

Zaslon: 800 x 380 piksel

Zmogljivost umerjanja: Tovarniška kalibracija

Širina: 420 mm

Višina: 253 mm

Dolžina: 113.8 mm

Vmesnik: USB-host
USB naprava
LAN
RS-232
VGA-vtičnica

Globina pomnilnika/kanal: 200 Mpts

Vrsta: GDS-3102A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3558038 GW Instek GDS-3102A digitalni osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3558038 GW Instek GDS-3102A digitalni osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit 1 kos

Opis

Digitalni osciloskopi s pomnilnikom serije GDS-3000A so na voljo v modelih s frekvenco 1 GHz in možnostmi 2-, 4- in 16-kanalnega logičnega analizatorja. Serija ponuja zmogljivost shranjevanja do 200 Mpts na kanal, frekvenco vzorčenja 5 GSa/s (pol kanalov) ali 2,5 GSa/s (skupaj kanalov). 10,2-palčni (259 mm) TFT LCD zaslon ima barvni način prikaza.

GDS-3000A ponuja številne funkcije in specifikacije za meritve z osciloskopom, vključno z globino pomnilnika do 200 Mpts na kanal. Zahvaljujoč velikemu pomnilniku je mogoče visoko frekvenco vzorčenja ohraniti tudi pri nizkih časovnih nastavitvah. Hitrost posodabljanja valovnih oblik je do 200.000 WFM/s, segmentirani pomnilnik pa lahko zajame in analizira do 490.000 segmentov.

Za natančne meritve ima GDS-3000A funkcijo finega skaliranja. To omogoča fino nastavitev navpične skale za optimalno pokrivanje merilnega območja in s tem izboljšanje natančnosti merjenja. 10,2-palčni (259 mm) zaslon in način zajemanja z visoko ločljivostjo omogočata signale z nizkim šumom tudi pri meritvah z visoko pasovno širino.

Poleg tega serija ponuja vhodni impedanci 1 MΩ in 50 Ω, ki ju je mogoče prilagoditi glede na merilne zahteve, da se zagotovi optimalno ujemanje impedance. Funkcija iskanja hitro najde signale, ki ustrezajo testnim pogojem. Funkcija označevanja s kurzorjem uporabnikom omogoča jasno branje podatkov o napetosti (ali toku), času in delta vrednosti vsake merilne točke. Funkcija indikatorja prikazuje merilno območje v ustreznem delu valovne oblike.
