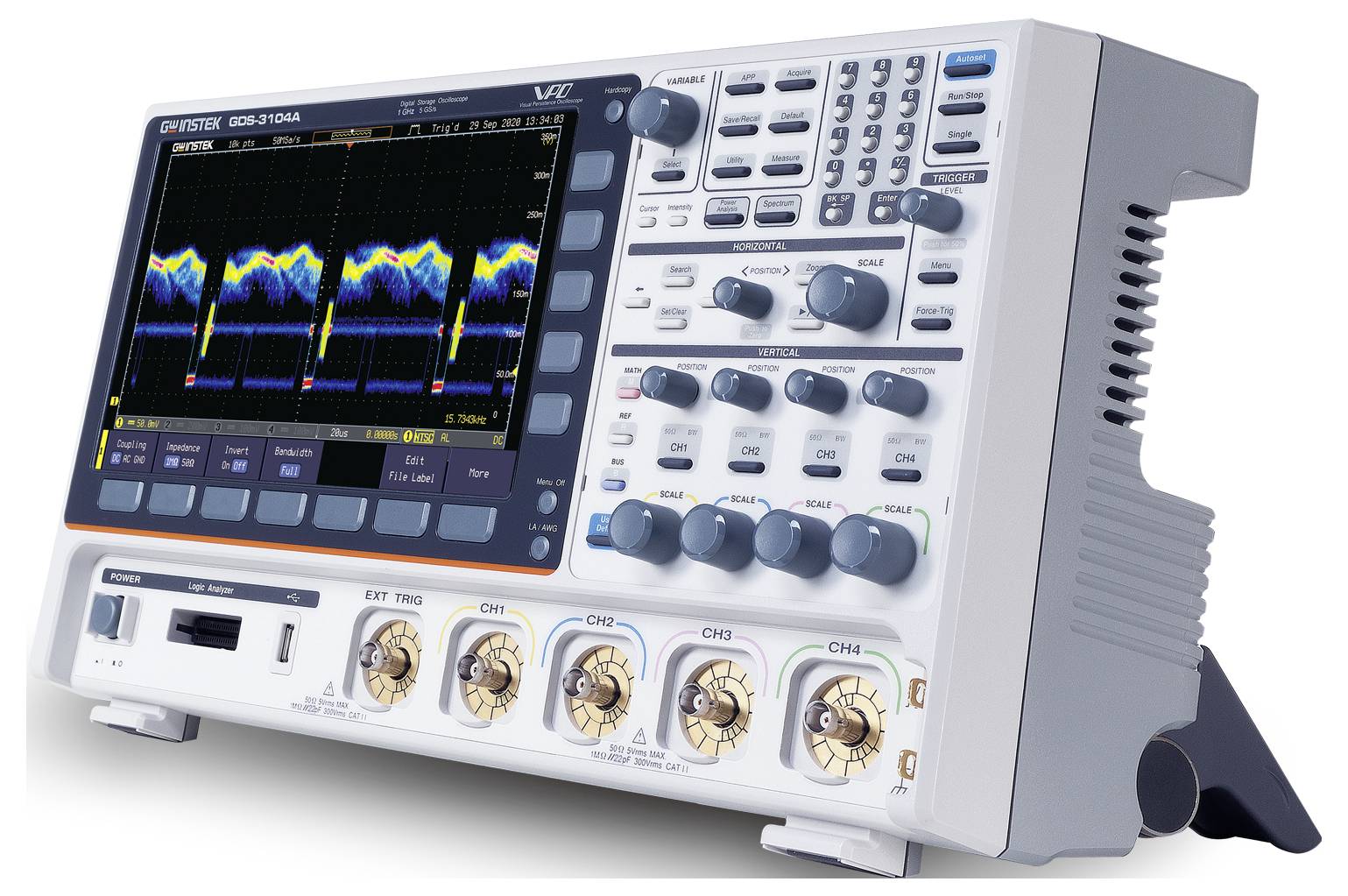

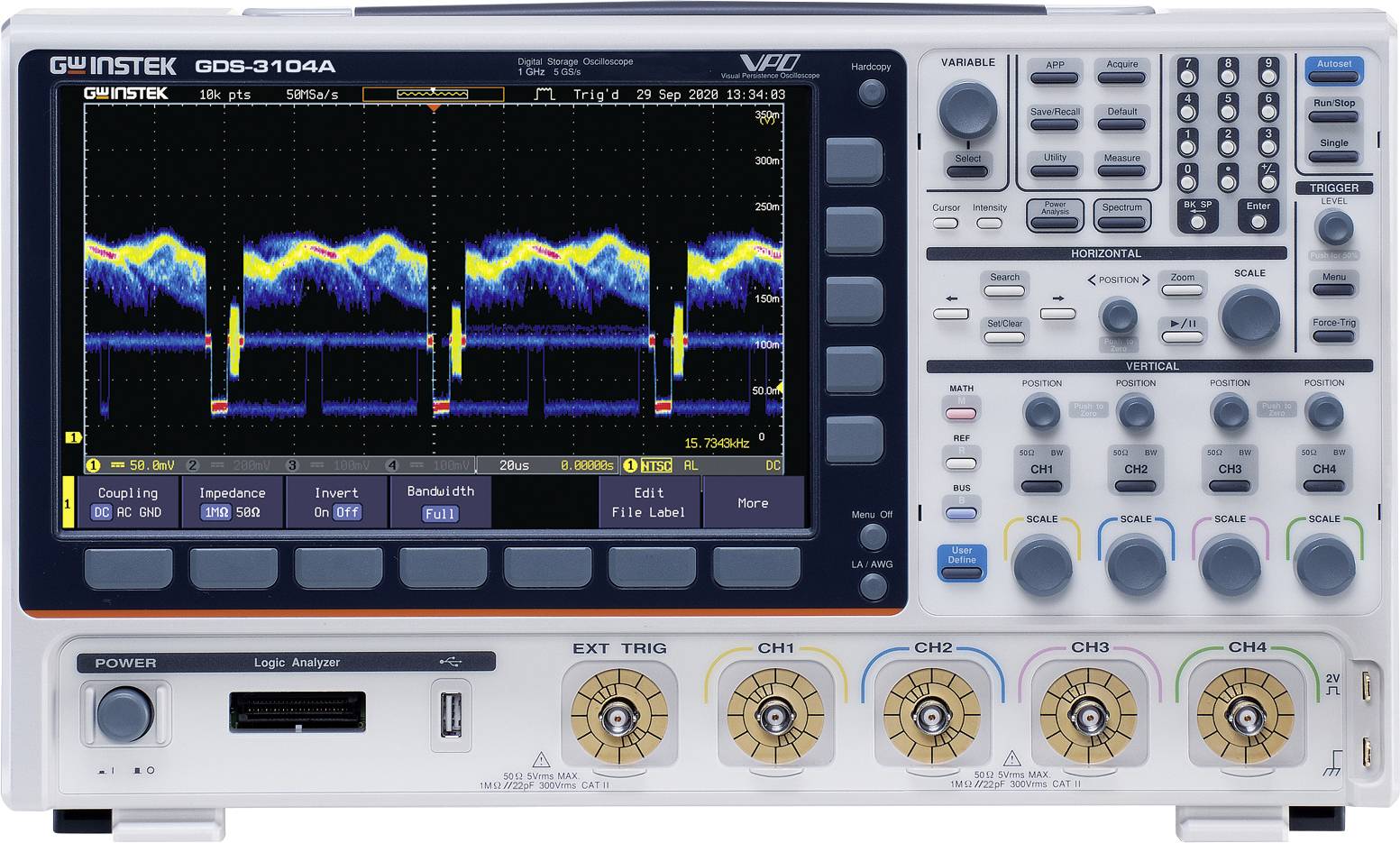

GW Instek GDS-3104A digitalni osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit spektralni analizator 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (8205,00 € / Kos)
8205,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
GW Instek GDS-3104A digitalni osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit spektralni analizator 1 kos
- 1 GHz
- Število analognih vhodov maks. 4
Tehnične specifikacije
- 25 MHz dvokanalni generator poljubnih signalov (standardni)
- Dvokanalni spektralni analizator (DC do 2,5 GHz s spektrogramom)
- Dekodiranje serijskega vodila (I²C/SPI/UART/CAN/LIN)
- VPO-tehnologija (VPO = Visual Persistence Oscilloscope)
- Vrsta izdelka
digitalni osciloskop
- Pasovna širina
1 GHz
- Stopnja vzorčenje na kanal
5 GSa/s
- Izvedba
8 Bit
- Velikost zaslona
10.2 palec
- Značilnosti osciloskopa
spektralni analizator
- Časovna baza
1 ns/div do 1000 s/div
- Število analognih vhodov maks.
4
delovni standardi (lastni)
- Merilna kategorija
CAT II 300 V
- Navpični odklon
1 mV/div do 10 V/div
- Vhodna impedanca
1 MΩ
- Vhodni sklop
AC, DC, GND
- Vhodna napetost
300 V
- Oskrba z napetostjo
240 V/AC
- Mere
(D x Š x V) 113.8 x 420 x 253 mm
- Teža
4.6 kg
- Maks. število digitalnih vhodov
16
- Zaslon
800 x 480 piksel
- Zmogljivost umerjanja
Tovarniški standard
- Širina
420 mm
- Višina
253 mm
- Dolžina
113.8 mm
- Vmesnik
USB naprava
USB-host
LAN
RS-232C
VGA-vtičnica
- Globina pomnilnika/kanal
200 Mpts
- Vrsta
GDS-3104A
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3558039 GW Instek GDS-3104A digitalni osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit spektralni analizator 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3558039 GW Instek GDS-3104A digitalni osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit spektralni analizator 1 kos
Opis
Digitalni osciloskopi s pomnilnikom serije GDS-3000A so na voljo v modelih s frekvenco 1 GHz in možnostmi 2-, 4- in 16-kanalnega logičnega analizatorja. Serija ponuja zmogljivost shranjevanja do 200 Mpts na kanal, frekvenco vzorčenja 5 GSa/s (pol kanalov) ali 2,5 GSa/s (skupaj kanalov). 10,2-palčni (259 mm) TFT LCD zaslon ima barvni način prikaza.
GDS-3000A ponuja številne funkcije in specifikacije za meritve z osciloskopom, vključno z globino pomnilnika do 200 Mpts na kanal. Zahvaljujoč velikemu pomnilniku je mogoče visoko frekvenco vzorčenja ohraniti tudi pri nizkih časovnih nastavitvah. Hitrost posodabljanja valovnih oblik je do 200.000 WFM/s, segmentirani pomnilnik pa lahko zajame in analizira do 490.000 segmentov.
Za natančne meritve ima GDS-3000A funkcijo finega skaliranja. To omogoča fino nastavitev navpične skale za optimalno pokrivanje merilnega območja in s tem izboljšanje natančnosti merjenja. 10,2-palčni (259 mm) zaslon in način zajemanja z visoko ločljivostjo omogočata signale z nizkim šumom tudi pri meritvah z visoko pasovno širino.
Poleg tega serija ponuja vhodni impedanci 1 MΩ in 50 Ω, ki ju je mogoče prilagoditi glede na merilne zahteve, da se zagotovi optimalno ujemanje impedance. Funkcija iskanja hitro najde signale, ki ustrezajo testnim pogojem. Funkcija označevanja s kurzorjem uporabnikom omogoča jasno branje podatkov o napetosti (ali toku), času in delta vrednosti vsake merilne točke. Funkcija indikatorja prikazuje merilno območje v ustreznem delu valovne oblike.
Besedilo je strojno prevedeno.
GDS-3000A ponuja številne funkcije in specifikacije za meritve z osciloskopom, vključno z globino pomnilnika do 200 Mpts na kanal. Zahvaljujoč velikemu pomnilniku je mogoče visoko frekvenco vzorčenja ohraniti tudi pri nizkih časovnih nastavitvah. Hitrost posodabljanja valovnih oblik je do 200.000 WFM/s, segmentirani pomnilnik pa lahko zajame in analizira do 490.000 segmentov.
Za natančne meritve ima GDS-3000A funkcijo finega skaliranja. To omogoča fino nastavitev navpične skale za optimalno pokrivanje merilnega območja in s tem izboljšanje natančnosti merjenja. 10,2-palčni (259 mm) zaslon in način zajemanja z visoko ločljivostjo omogočata signale z nizkim šumom tudi pri meritvah z visoko pasovno širino.
Poleg tega serija ponuja vhodni impedanci 1 MΩ in 50 Ω, ki ju je mogoče prilagoditi glede na merilne zahteve, da se zagotovi optimalno ujemanje impedance. Funkcija iskanja hitro najde signale, ki ustrezajo testnim pogojem. Funkcija označevanja s kurzorjem uporabnikom omogoča jasno branje podatkov o napetosti (ali toku), času in delta vrednosti vsake merilne točke. Funkcija indikatorja prikazuje merilno območje v ustreznem delu valovne oblike.
Besedilo je strojno prevedeno.
Obseg dostave
- Električni kabel
- Pasivne sonde (osciloskopske sonde): 4 kosi modela GTP-501R (500 MHz, razmerje delitve 10:1), po ena za vsak kanal.
- Hitri vodnik
- Kalibracijski certifikat
