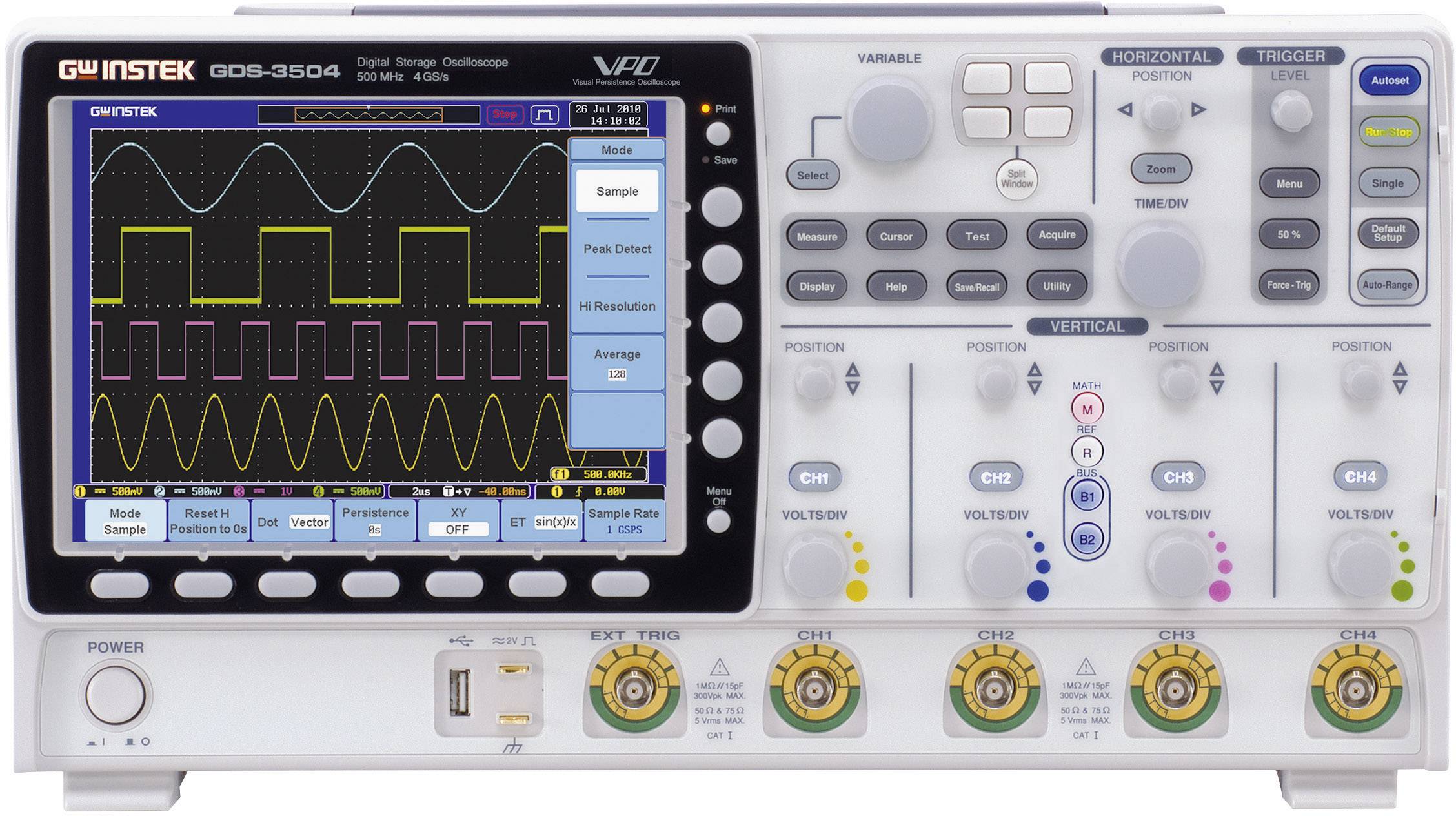

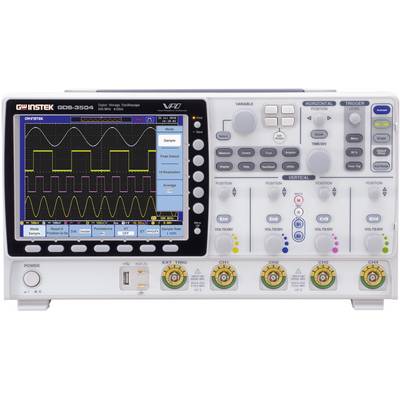

GW Instek GDS-3504 digitalni osciloskop Kalibrirano (DAkkS akreditiran laboratorij (dakks)) 150 MHz 4 GSa/s 25 kpts 8 Bi
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (5739,00 € / Kos)
5739,00 €
z DDV
Poudarki in podrobnosti
GW Instek GDS-3504 digitalni osciloskop Kalibrirano (DAkkS akreditiran laboratorij (dakks)) 150 MHz 4 GSa/s 25 kpts 8 Bit digitalni osciloskop (dso)
- - kanala
- 20 cm (8") visokoločljivostni TFT-zaslon
- N/A
- 25k pts pomnilnik/kanal
- Ločljivost časa: 10 ps
- VPO-tehnologija (VPO = Visual Persistence Oscilloscope)
- Funkcija Split Screen
- Vhodna impedanca: 50 Ω, 75 Ω ali 1 MΩ
- 64 MB notranji pomnilnik
- Dodatne funkcije za merjenje moči
- Vmesnik: USB, RS-232 in LAN
Tehnične specifikacije
- Vrsta izdelka
digitalni osciloskop
- Pasovna širina
150 MHz
- Stopnja vzorčenje na kanal
4 GSa/s
- Prikaz
barvni TFT
- Izvedba
8 Bit
- Velikost zaslona
20.3 cm
- Značilnosti osciloskopa
digitalni osciloskop (dso)
- Časovna baza
1ns - 100s / div
- Število analognih vhodov maks.
4
DAkkS akreditiran laboratorij (dakks)
- Merilna kategorija
CAT I
- Navpični odklon
2 mV – 5 V/div
- Vhodna impedanca
1 MΩ;50 Ω;75 Ω
- Vhodni sklop
AC, DC, GND
- Vhodna napetost
300 V
- Oskrba z napetostjo
115V / AC; 230 V/AC
- Mere
(D x Š x V) 130 x 400 x 200 mm
- Teža
4 kg
- Zaslon
800x600 piksel
- Zmogljivost umerjanja
10 izmerjenih vrednosti na območju do 500 MHz, kalibracija brez priloženih sond
- Širina
400 mm
- Višina
200 mm
- Dolžina
130 mm
- Vmesnik
USB
USB-host
RS-232
Ethernet
- Globina pomnilnika/kanal
25 kpts
- Vrsta
GDS-3504
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2226387 GW Instek GDS-3504 digitalni osciloskop Kalibrirano (DAkkS akreditiran laboratorij (dakks)) 150 MHz 4 GSa/s 25 kpts 8 Bi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2226387 GW Instek GDS-3504 digitalni osciloskop Kalibrirano (DAkkS akreditiran laboratorij (dakks)) 150 MHz 4 GSa/s 25 kpts 8 Bi
Opis
Osciloskopi serije GDS-3000 proizvajalca GW Instek s pasovno širino do 350 MHz in maksimalno hitrostjo odčitavanja v realnem času 5 GSa/s predstavljajo učinkovit merilni inštrument za raziskave in delo v laboratoriju. Funkcija Split Screen in zoom omogočata tako prikaz najpomembnejših oblik valov kot tudi hkratni prikaz ustreznih povečav.
Osciloskopi imajo serijsko vgrajene visokohitrostne USB-priključke na prednji in zadnji strani, saj tako omogočajo enostavnejši dostop do shranjenih podatkov.
Vgrajeni video izhod SVGA omogoča prenos prikazanih slik na monitor ali zunanji projektor.
Osciloskopi imajo serijsko vgrajene visokohitrostne USB-priključke na prednji in zadnji strani, saj tako omogočajo enostavnejši dostop do shranjenih podatkov.
Vgrajeni video izhod SVGA omogoča prenos prikazanih slik na monitor ali zunanji projektor.
Izvedba
- Funkcija hkratnega prikaza več slik (Split Screen) in zoom
- USB-priključek za pomnilniške USB-medije
- Dekodiranje in sprožitev SPI, I²C in UART
- - kanala
- 20 cm (8") visokoločljivostni TFT-zaslon
- 25k pts pomnilnik/kanal
- Ločljivost časa: 10 ps
- VPO-tehnologija (VPO = Visual Persistence Oscilloscope)
- Nastavljiva vhodna impedanca: 50 Ω, 75 Ω ali 1 MΩ
- 64 MB notranji pomnilnik.
Obseg dostave
- 1 sonda na kanal
- Napajalni kabel
- Navodila.
Namigi
Prosimo, da pri obsegu kalibracije upoštevate vzorčni kalibracijski certifikat, ki ga najdete na spletni strani pod opisom izdelka. Ta člen je izključen iz pravice do odstopa.
