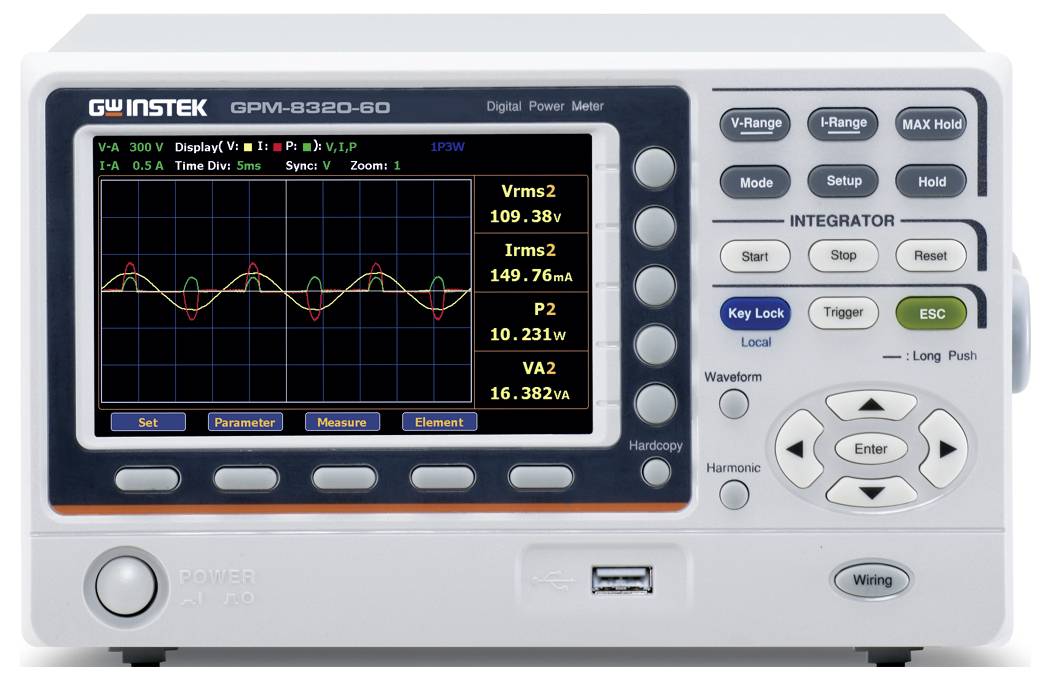

GW Instek GPM-8320-60 (CE) GPIB/DA12 analizator omrežja meritve energije, grafični zaslon, s funkcijo zapisovalnika
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (5159,00 € / Kos)
5159,00 €
z DDV
Poudarki in podrobnosti
GW Instek GPM-8320-60 (CE) GPIB/DA12 analizator omrežja meritve energije, grafični zaslon, s funkcijo zapisovalnika
- Visok tok in natančnost: Merjenje enosmernega toka do 60 A (zagotovljeno) z natančnostjo ±(0,1 % izmerjene vrednosti + 0,05 % območja).
- Širok razpon: Meri od enosmernega toka in od 0,1 Hz do 100 kHz.
- Vsestranski prikaz: 5-palčni TFT LCD zaslon s 5-mestnimi odčitki in 25 parametri meritev zmogljivosti.
- Analitične funkcije: Prikaz valovnih oblik (V/I/P) in harmonična analiza do 50. reda (skladno z IEC61000-4-7).
- Fleksibilno ožičenje: Podpira načine 1P3W, 3P3W, 3P4W, 3V3A.
- Zbiranje podatkov: Notranji pomnilnik za 10.000 podatkovnih dnevnikov.
- Celoviti vmesniki: Standardno RS-232C, USB (naprava/gostitelj), LAN; opcijsko GPIB in digitalni V/I (DA12).
- Avtomatizirano merjenje: Samodejno preklapljanje območij za integracijske meritve in prilagodljivo preklapljanje območij
Tehnične specifikacije
- Pasovna širina (napetost/tok): DC, 0,1 Hz do 100 kHz
- Frekvenca vzorčenja: 300 kHz
- Ločljivost zaslona: 5 mest
- Vhodna upornost (napetost): približno 2 MΩ
- Vhodna upornost (tok, neposredni vhod): približno 1,65 MΩ
- Največja vhodna napetost: 1000 V
- Največji vhodni tok: 70 A (največji 150 A), zagotovljena specifikacija 65 A za neposredni vhod od 1 A do 60 A
- Harmonična analiza: Da, do 50. reda
- Skupno harmonično popačenje: Da
- Merilni parametri: Vrms, Vmn, Vdc, Vac, Irms, Idc, Iac, P, VA, VAR, PF, CFI, CFV, DEG, IHz, VHz, V+pk, V-pk, I+pk, I-pk, P+pk, P-pk, THDI, THDV, MATH, MCR, EFFI
- Prikaz valovne oblike: V (napetost), I (tok), P (moč)
- Vhod za zunanji tokovni senzor: Da (EXT1/EXT2)
- Notranji pomnilnik: 10.000 podatkovnih dnevnikov
- Samodejno preklapljanje med območji: Za način integracije
- Hitrost osveževanja zaslona: 0,1 s/0,25 s/0,5 s/1 s/2 s/5 s/10 s/20 s
- Crest faktor: izbirno 3 ali 6 (6A)
- Vrsta izdelka
analizator omrežja
- Merilna kategorija
CAT II 600 V
- Prikaz (podrobnosti)
5-palčni TFT LCD (800 x 480)
- Prepoznavanje faz
da
- Prepoznavanje zaščitnega vodnika
ne
delovni standardi (lastni)
- Oskrba z napetostjo
AC 100 V do 240 V, 50 Hz do 60 Hz; Poraba največ 35 VA
- Mere
(D x Š x V) 40.25 x 22 x 13.2 cm
- Teža
3.4 kg
- Značilnosti
meritve energije
grafični zaslon
s funkcijo zapisovalnika
- Širina
22 cm
- Višina
13.2 cm
- Dolžina
40.25 cm
- Vmesnik
LAN
RS-232C
USB-host
USB naprava
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 analizator omrežja meritve energije, grafični zaslon, s funkcijo zapisovalnika
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 analizator omrežja meritve energije, grafični zaslon, s funkcijo zapisovalnika
Opis
Modela GW Instek GPM-8320-60/GPM-8330-60 sta izboljšani različici obstoječih trifaznih števcev električne energije GPM-8320/GPM-8330. GPM-8320-60 ima 2 vhodna elementa, medtem ko GPM-8330-60 ponuja 3 vhodne elemente. Dodani simbol »-60« pomeni, da lahko največji enosmerni vhodni tok doseže 70 A (60 A je zagotovljena specifikacija), kar ne le izboljša aplikacije za merjenje moči pri visokih tokovih, temveč tudi prihrani stroške tokovnih transformatorjev v primerjavi z obstoječimi modeli.
Ti modeli imajo merilno pasovno širino enosmernega toka od 0,1 Hz do 100 kHz in so opremljeni s 16-bitnimi A/D pretvorniki ter frekvenco vzorčenja 300 kHz. Vključeni so tudi 5-palčni TFT LCD zaslon, 5-mestni odčitki, 25 različnih parametrov meritev zmogljivosti in visoko natančne merilne zmogljivosti.
Modela GPM-8320-60/GPM-8330-60 ponujata tudi funkcije prikaza valovnih oblik (napetost/tok/moč), funkcijo integracijskih meritev, merjenje in analizo večharmonikov (meritev 50 Hz / 60 Hz izpolnjuje zahteve standarda IEC61000-4-7), vhodne priključke za zunanje senzorje in različne komunikacijske vmesnike. Zaradi teh funkcij so merilniki moči z največ funkcijami in stroškovno učinkoviti v svoji kategoriji ter omogočajo uporabnikom jasne, priročne in natančne meritve moči.
Besedilo je strojno prevedeno.
Ti modeli imajo merilno pasovno širino enosmernega toka od 0,1 Hz do 100 kHz in so opremljeni s 16-bitnimi A/D pretvorniki ter frekvenco vzorčenja 300 kHz. Vključeni so tudi 5-palčni TFT LCD zaslon, 5-mestni odčitki, 25 različnih parametrov meritev zmogljivosti in visoko natančne merilne zmogljivosti.
Modela GPM-8320-60/GPM-8330-60 ponujata tudi funkcije prikaza valovnih oblik (napetost/tok/moč), funkcijo integracijskih meritev, merjenje in analizo večharmonikov (meritev 50 Hz / 60 Hz izpolnjuje zahteve standarda IEC61000-4-7), vhodne priključke za zunanje senzorje in različne komunikacijske vmesnike. Zaradi teh funkcij so merilniki moči z največ funkcijami in stroškovno učinkoviti v svoji kategoriji ter omogočajo uporabnikom jasne, priročne in natančne meritve moči.
