GW Instek GPM-8330-60 (CE) analizator omrežja
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (6035,00 € / Kos)
6035,00 €
z DDV
Poudarki in podrobnosti

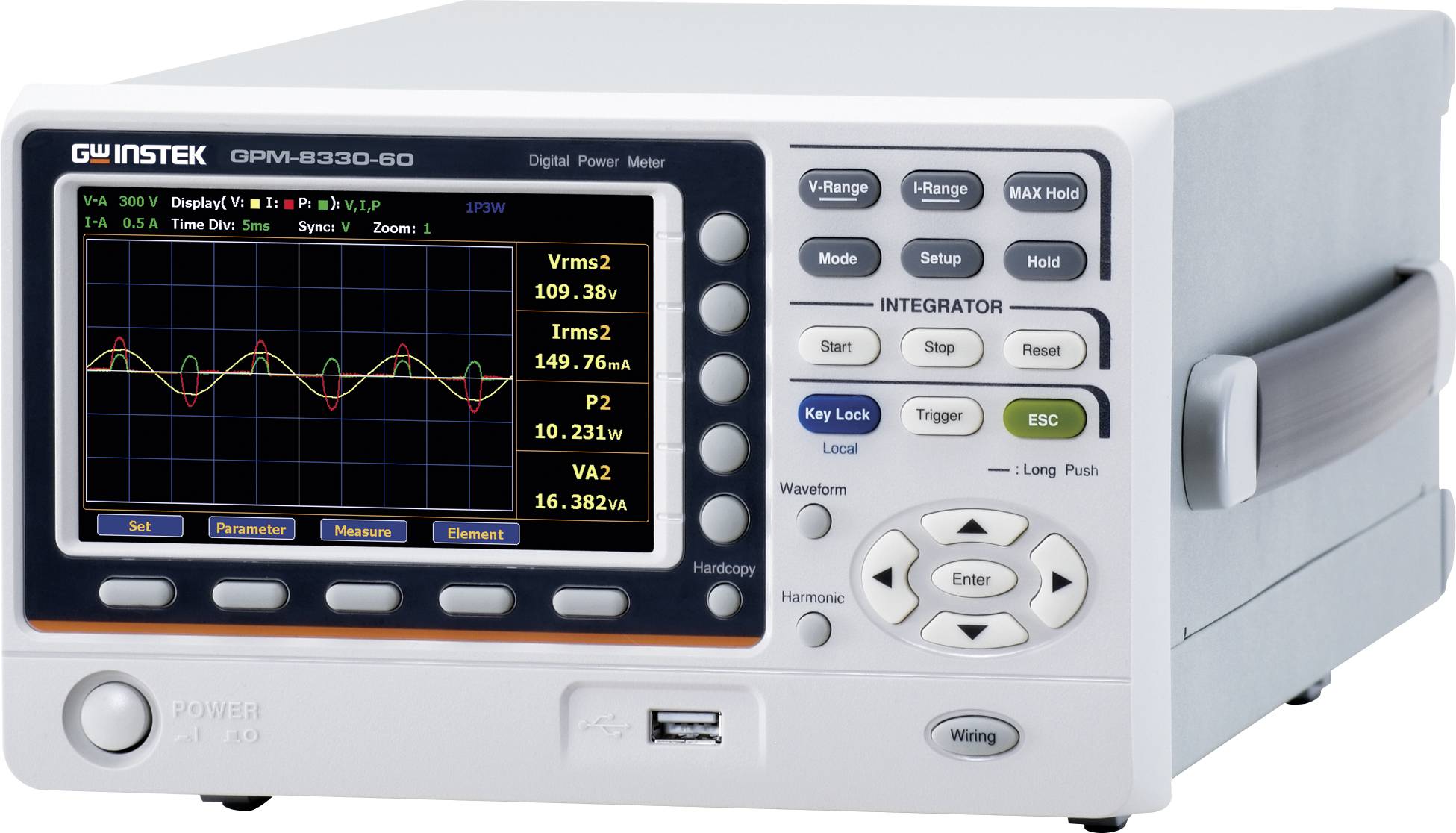

GW Instek GPM-8330-60 (CE) analizator omrežja
- Trifazni števec električne energije s polnimi funkcijami: 3 vhodni elementi za vse trifazne merilne konfiguracije (1P3W, 3P3W, 3P4W, 3V3A).
- Visoka zmogljivost: Vhodni enosmerni tok do 60 A (zagotovljeno).
- Široka frekvenčna pasovna širina: Meri od enosmernega toka, od 0,1 Hz do 100 kHz.
- Intuitiven prikaz: Velik 5-palčni TFT LCD zaslon s 5-mestnimi izmerjenimi vrednostmi in prikazom valovnih oblik (V/I/P).
- Celovita analiza parametrov: 25 različnih parametrov delovanja, vključno s THDV/THDI.
- Napredna harmonična analiza: Do 50. Naročilo, skladno z IEC 61000-4-7.
- Funkcija inteligentne integracije: Samodejno preklapljanje med območji za natančne rezultate.
- Vsestranska povezljivost: Standardno RS-232C, USB (gostitelj in naprava), LAN; opcijsko GPIB + digitalni V/I (DA12).
- Shranjevanje in izvoz podatkov: Posnetki zaslona prek USB gostitelja, notranji pomnilnik za 10.000 posnetkov.
Tehnične specifikacije
- Pasovna širina (napetost/tok): DC, 0,1 Hz do 100 kHz
- Frekvenca vzorčenja: približno 300 kHz
- Ločljivost zaslona: 5 mest
- Vhodna upornost (napetost): približno 2 MΩ
- Vhodna upornost (tok, neposredni vhod): približno 1,65 MΩ
- Največja vhodna napetost: 1000 V
- Največji vhodni tok: 70 A (največji 150 A), zagotovljena specifikacija 65 A za neposredni vhod od 1 A do 60 A
- Harmonična analiza: Da, do 50. reda
- Skupno harmonično popačenje: Da
- Merilni parametri: Vrms, Vmn, Vdc, Vac, Irms, Idc, Iac, P, VA, VAR, PF, CFI, CFV, DEG, IHz, VHz, V+pk, V-pk, I+pk, I-pk, P+pk, P-pk, THDI, THDV, MATH, MCR, EFFI
- Prikaz valovne oblike: V (napetost), I (tok), P (moč)
- Vhod za zunanji tokovni senzor: Da (EXT1/EXT2)
- Notranji pomnilnik: 10.000 podatkovnih dnevnikov
- Samodejno preklapljanje med območji: Za način integracije
- Hitrost osveževanja zaslona: 0,1 s/0,25 s/0,5 s/1 s/2 s/5 s/10 s/20 s
- Crest faktor: izbirno 3 ali 6 (6A)
- Vrsta izdelka
analizator omrežja
- Prikaz (podrobnosti)
5-palčni TFT LCD (800 * 480)
- Prepoznavanje faz
da
delovni standardi (lastni)
- Oskrba z napetostjo
AC 100 V do 240 V, 50 Hz do 60 Hz; Poraba največ 35 VA
- Mere
(D x Š x V) 40.25 x 22 x 13.2 mm
- Teža
3.85 kg
- Širina
22 mm
- Višina
13.2 mm
- Dolžina
40.25 mm
- Vmesnik
RS-232C
USB-host
USB naprava
LAN
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3439054 GW Instek GPM-8330-60 (CE) analizator omrežja
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3439054 GW Instek GPM-8330-60 (CE) analizator omrežja
Opis
Odkrijte vrhunec digitalnega merjenja moči z digitalnim merilnikom moči GW Instek GPM-8330-60. Kot razširitev preizkušene serije GPM-8330 ta napredna naprava ponuja neprekosljivo natančnost in vsestranskost za zahtevne merilne naloge v proizvodnji, zagotavljanju kakovosti ter raziskavah in razvoju.
