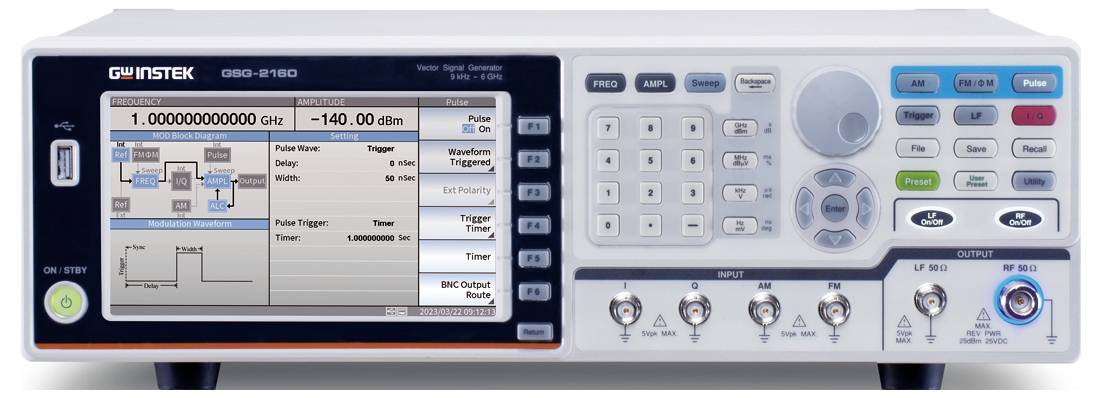

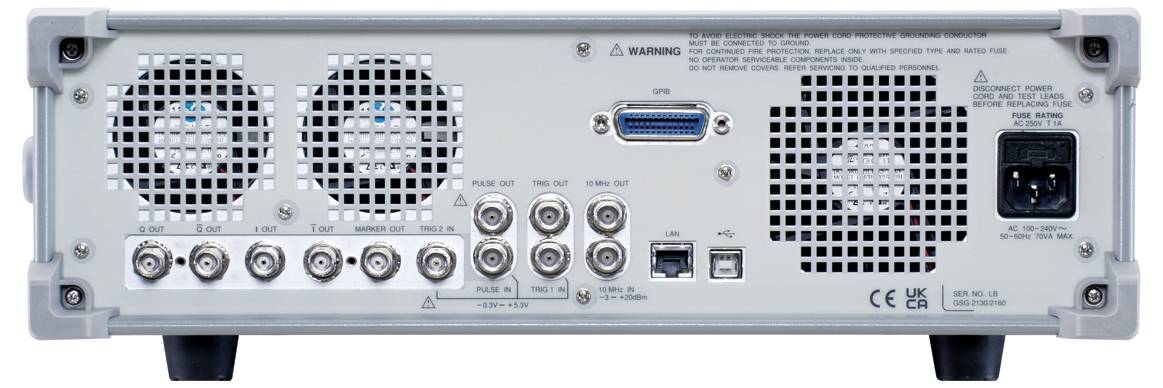

GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator generator signalov 9 kHz - 6 GHz 1-kanalni
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (12.159,00 € / Kos)
12.159,00 €
z DDV
Vključena 14-dnevna pravica do vračila
Poudarki in podrobnosti
GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator generator signalov 9 kHz - 6 GHz 1-kanalni
- Široko frekvenčno območje: pokriva od 9 kHz do 6 GHz.
- Visoka amplitudna prilagodljivost: Izhodna amplituda se giblje od -140 dBm do +20 dBm z ločljivostjo 0,01 dBm.
- Odličen fazni šum: manj kot -117 dBc/Hz (tipično) pri izhodu 1 GHz in odmiku 20 kHz.
- Analogna modulacija: Integrirane funkcije modulacije AM, FM in PM.
- Vsestranski signalni izhod: Zagotavlja nizkofrekvenčni signalni izhod (sinusni, kvadratni, trikotni/rampasti, Gaussov šum) in impulzni signalni izhod.
- Visoka frekvenčna natančnost: standardna frekvenčna stabilnost 10 ppm in stopnja staranja 2 ppm; opcijska frekvenčna stabilnost 10 ppb in stopnja staranja 0,1 ppm (OCXO).
- Obsežni vmesniki: Standardno opremljeni z USB in LAN; GPIB je na voljo kot dodatna oprema. Ukazi so združljivi s SCPI.
- Kompaktna zasnova: standardna velikost omare 3U.
- Jasen zaslon: 7-palčni TFT LCD za celovit prikaz parametrov in stanja.
Tehnične specifikacije
- Fazni šum: manj kot -117 dBc/Hz (tipično) pri izhodu 1 GHz in odmiku 20 kHz
- Frekvenčna ločljivost: 0,001 Hz
- Izhodna raven: -110 dBm do +13 dBm (tipično: +20 dBm)
- ALC (samodejni nadzor nivoja) za izhodno moč
- Zaslon: 7-palčni TFT LCD
- Funkcije shranjevanja
- Zaščitne funkcije: OVP, OCP, OTP, alarm za okvaro ventilatorja
- GPIB vmesnik
- USB-vmesnik
- Vmesnik LAN
- Zunanji modulacijski vhod
- Vgrajen omejevalnik moči za varnost
- Izhodna oblika signala
CW (neprekinjeno valovanje)
utrip
Pomet
Poljubno (neobvezno)
Doppler (neobvezno)
- Vrsta izdelka
generator signalov
- Frekvenčni razpon
9 kHz - 6 GHz
- Prikaz
LCD
delovni standardi (lastni)
- Število kanalov
1-kanalni
- Frekvenca (maks.)
6 GHz
- Frekvenca (min.)
9 kHz
- Značilnosti
vklj. frekvenčni števec
ojačevalnik moči
modulacija
- Vrsta
GSG-2060 (GPIB) (CE) RF-Signalgenerator
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3437815 GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator generator signalov 9 kHz - 6 GHz 1-kanalni
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3437815 GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator generator signalov 9 kHz - 6 GHz 1-kanalni
Opis
GW Instek GSG-2060 je večnamenski generator RF signalov, ki pokriva frekvenčno območje od 9 kHz do 6 GHz in je idealen za komunikacijsko usposabljanje, testiranje RF komponent (kot so ojačevalniki, antene in filtri), testiranje avtomobilskih elektronskih signalov in aplikacije IoT. Ta naprava izpolnjuje zahteve testiranja za RF izdelke tako v proizvodni kot razvojni fazi. GSG-2060 ponuja vrhunske specifikacije, vključno s širokim razponom amplitude izhoda od +20 dBm do -140 dBm, nizkim faznim šumom -117 dBc/Hz (pri izhodu 1 GHz in odmiku 20 kHz) ter visoko frekvenčno natančnostjo s frekvenčno stabilnostjo 10 ppm in stopnjo staranja 2 ppm. Po izbiri je mogoče frekvenčno stabilnost in stopnjo staranja izboljšati na stabilnost 10 ppb in stopnjo staranja 0,1 ppm z izbiro možnosti OCXO (Oven Controlled Crystal Oscillator). Serija ima integrirane funkcije analogne modulacije (AM, FM, PM) ter izhode LF in impulznega signala. GSG-2060 ima 7-palčni TFT LCD zaslon za prikaz vseh parametrov in informacij o stanju ter ponuja vmesnike USB, LAN in opcijsko GPIB z ukazi, združljivimi s SCPI, za daljinsko upravljanje.
