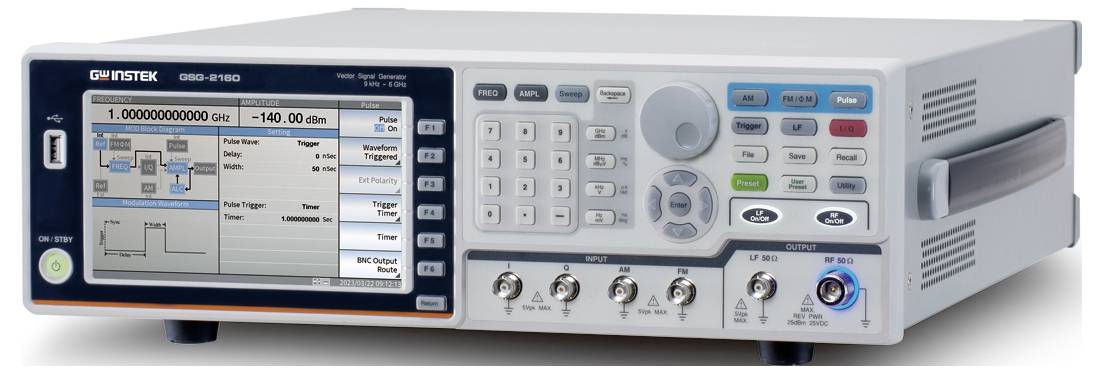

GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator generator signalov 9 kHz - 6 GHz 1-kanalni sinus
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (18.299,00 € / Kos)
18.299,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator generator signalov 9 kHz - 6 GHz 1-kanalni sinus
- Celovita digitalna modulacija: Podpira ASK, PSK, APSK, QAM, FSK, MSK in uporabniško definirane modulacijske signale IQ in FSK z največjo pasovno širino 60 MHz za digitalni izhod signala.
- Široko frekvenčno območje: pokriva od 9 kHz do 6 GHz.
- Širok razpon amplitude izhoda: od +20 dBm do -140 dBm z ločljivostjo 0,01 dBm.
- Nizek fazni šum: Boljši od -117 dBc/Hz (tipično) pri izhodu 1 GHz in odmiku 20 kHz.
- Funkcije analogne modulacije: integrirana AM, FM in PM modulacija.
- Vsestranski izhodni signal: Zagotavlja nizkofrekvenčne signale (sinusni, kvadratni, trikotni/rampasti, Gaussov šum) in impulzne signale.
- Vhod zunanjega IQ signala: Omogoča sintezo IQ signalov iz zunanjih I in Q podatkov.
- Visoka frekvenčna natančnost: standardna frekvenčna stabilnost 10 ppm in stopnja staranja 2 ppm. Izbirno razširljiva na frekvenčno stabilnost 10 ppb in stopnjo staranja 0,1 ppm (OCXO).
- Hitro preklapljanje frekvence/amplitude: običajno ≤ 5 ms.

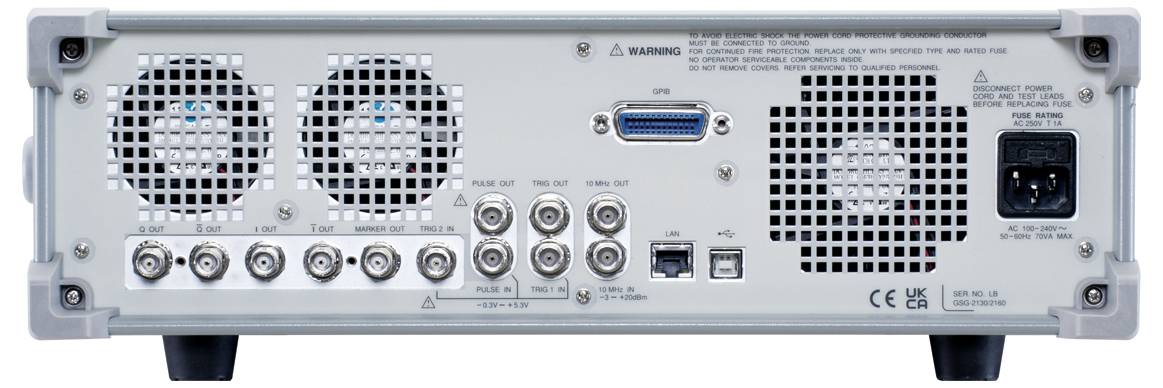

- Obsežni vmesniki: Standardno opremljen z USB in LAN; GPIB je integriran.

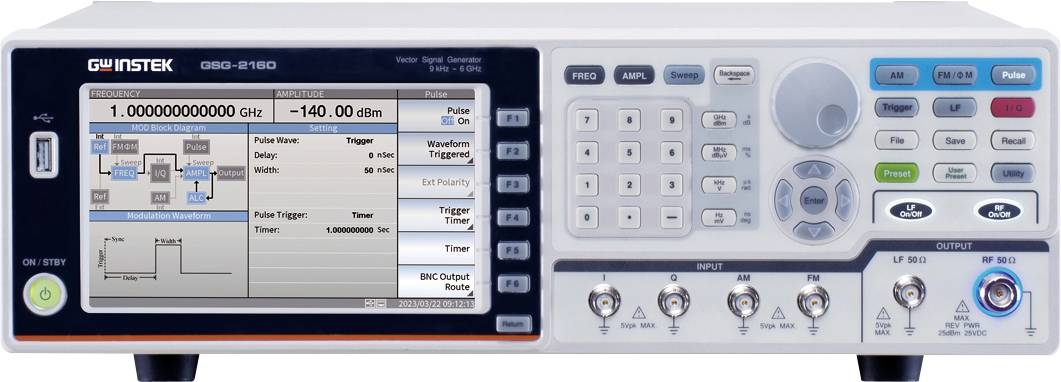

- Jasen zaslon: 7-palčni TFT LCD za podroben prikaz vseh parametrov.
- Standardna velikost omare 3U: Omogoča enostavno integracijo v testne sisteme.
Tehnične specifikacije
- Frekvenčna ločljivost: 1 mHz.
- Standardna frekvenčna stabilnost: 10 ppm.
- Standardna stopnja staranja: 2 ppm/leto.
- Amplitudno območje: od -140 dBm do +20 dBm.
- Ločljivost nastavitve amplitude: 0,01 dBm.
- Vrsta izdelka
generator signalov
- Frekvenčni razpon
9 kHz - 6 GHz
- Izhodna oblika signala
sinus
- Prikaz
LCD
delovni standardi (lastni)
- Število kanalov
1-kanalni
- Frekvenca (maks.)
6 GHz
- Frekvenca (min.)
9 kHz
- Značilnosti
modulacija
- Višina
3 U
- Vmesniki
GPIB
- Vrsta
GSG-2160 (GPIB) (CE) Vector Signal Genererator
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3437817 GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator generator signalov 9 kHz - 6 GHz 1-kanalni sinus
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3437817 GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator generator signalov 9 kHz - 6 GHz 1-kanalni sinus
Opis
GW Instek GSG-2160 (GPIB) (CE) je večnamenski RF vektorski in signalni generator, posebej zasnovan za testiranje naprednih digitalnih modulacijskih signalov. Pokriva široko frekvenčno območje od 9 kHz do 6 GHz, zaradi česar je idealen za zahtevne aplikacije v komunikacijskem usposabljanju, testiranju RF komponent, avtomobilski industriji in aplikacijah interneta stvari. GSG-2160 ponuja impresivno amplitudno natančnost in nizek fazni šum -117 dBc/Hz (pri izhodu 1 GHz in odmiku 20 kHz). Kot vrhunski model v seriji ima funkcijo digitalne modulacije signala z največjo pasovno širino 60 MHz za digitalni izhod signala, ki podpira različne vrste modulacije, kot so ASK, PSK, APSK, QAM, FSK, MSK, kot tudi uporabniško definirane signale IQ in FSK. Z integriranimi funkcijami analogne modulacije (AM, FM, PM), LF in impulznimi signalnimi izhodi je GSG-2160 odlično orodje za podrobno analizo in simulacijo signalov. Intuitivni 7-palčni TFT LCD zaslon jasno prikazuje vse pomembne parametre, različni vmesniki (USB, LAN, GPIB) pa omogočajo brezhibno integracijo v testne sisteme.
