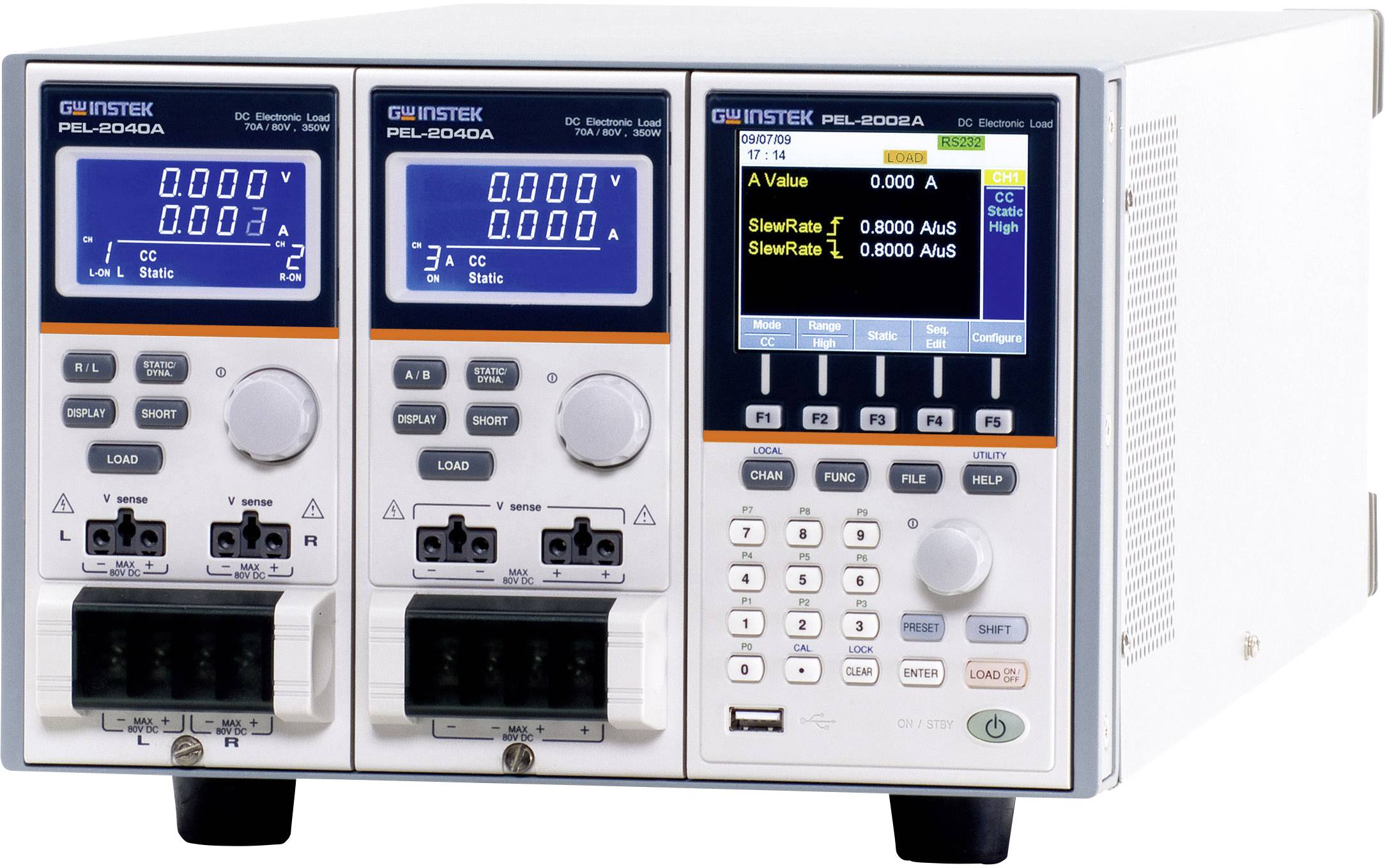

GW Instek PEL-2030A elektronski bremenski

Izpolnjuje vse vaše zahteve za simulacijo hitrih obremenitev PEL-2004A in PEL-2002A sta večkanalni, programirljivi enosmerni tokovi z modularno strukturo. Serija PEL-2000A je bila razvita za doseganje napredujočega premika v smeri hitrosti delovanja na današnjem trgu polprevodnikov. Tako kot napajalniki, DC-DC pretvorniki in baterije, ki poganjajo polprevodniške tokokroge, da sledijo temu premiku, zahtevajo zasnovo napajanja, kakovostno testiranje in značilno potrjevanje z visokohitrostnimi obremenitvami. Serija PEL-2000A vključuje dve vrsti glavnih okvirjev in 4 vrste obremenitvenih modulov, da lahko prilagodljivo izpolni zahteve uporabnikov. Vsako kombinacijo modula obremenitve lahko z glavnim okvirom prilagodite testnemu sistemu glede na število kanalov in največjo napetost, napetost in tok vsakega kanala. Vzporedno je mogoče priključiti več obremenitev, da se doseže večja zmogljivost za preizkušanje višjih izhodov napajanja. Ta prilagodljivost zmanjšuje naložbo, potrebno za prihodnje projekte z različnimi potrebami po električni energiji. PEL-2004A je 4-režni mainframe z glavno krmilno enoto za 4 obremenitvene module, medtem ko je PEL-2002A 2-režni glavni okvir z glavno krmilno enoto za 2 modula obremenitve. Če je PEL-2004A konfiguriran s 4 obremenitvenimi moduli, vsak s 350 vati, lahko serija PEL-2000A zmanjša moč do 1,4 kVA.
Za večje nosilne zmogljivosti je mogoče mainframes povezati vzporedno s standardnimi MIL-20-pin priključki. Za ustvarjanje skupne nosilnosti 7kW za visoko tokovne in visokozmogljive aplikacije je mogoče povezati največ 5 glavnih okvirjev, vključno z glavnim in 4 podrejenimi. S 4 dvokanalnimi moduli za obremenitev lahko PEL-2004A hkrati preizkuša 8 napajalnih izhodov. Funkcija zaporedja omogoča vsakemu kanalu, da spremeni svojo največjo obremenitev v skladu z vnaprej določenim zaporedjem s hitrostjo do 100 s na korak. Vsako zaporedje lahko hkrati poteka pod nadzorom ure. To je ena najmočnejših lastnosti serije PEL-2000A, saj lahko realno simulira napajanje z več izhodi. V dinamičnem načinu tok toka ali upornost obremenitve pulzira med dvema prednastavljenima nivojema pri določeni hitrosti do 25 s na korak. To se pogosto uporablja kot standardni preskusni postopek za preverjanje odziva napajalnika na hitre spremembe obremenitve. Izjemno je, da se lahko vzporedno poveže več obremenitvenih kanalov, da se sinhrono izvajajo dinamični preskusi pod eno uro. Ta vzporedna dinamična funkcionalnost ponuja prilagodljivost za izvajanje dinamičnih preskusov za visokozmogljivo oskrbo, ne da bi bilo treba dodatno obremeniti visoko zmogljivost.
Serija PEL-2000A ima več načinov zaščite: zaščita pred prenapetostjo (OCP), prenapetostna zaščita (OVP), zaščita pred preobremenitvijo (OPP), zaščita proti povratni napetosti (RVP) in podnapetostna zaščita (UVP). Zaščitni načini so uporabni za zaščito obremenitvenih modulov in naprav, ki se preskušajo. Zvonik se lahko nastavi, ko se sproži zaščitna nastavitev. Če se je sprožil zaščitni način, polnilna enota prikaže alarm in ustavi padec toka / napetosti. Če obratovalna enota deluje v načinu CR ali CV, bo naprava morda potrebovala zaščito pred tokom, da prepreči znižanje prekomernega toka. Zaščita pred prekomernim tokom preneha zniževati več toka na obremenitvi od priporočene meje in preprečuje poškodbe bremena zaradi izgorevanja. Zaščita pred prenapetostjo se uporablja za omejitev višine napetostnega pomivalnega korita. Ko se OVP izklopi, serija PEL-2000A ustavi napetost pomivalnega korita. Zaščita pred preobremenitvijo se uporablja, kadar vhodna moč presega specifikacije obremenitve. Ko se OPP sproži, delovanje preneha zmanjševati. Zaščita pred povratno napetostjo preprečuje poškodbe povratne napetosti v seriji PEL-2000A do navedene nazivne moči. Ko se sproži zaščita pred povratno napetostjo, se oglasi alarm, dokler povratne napetosti ne odstranite. Z napetostjo se obremenitev izklopi, ko napetost pade pod nastavljeno mejo. Funkcija Go / NoGo je na voljo za stalno spremljanje rezultatov testov. Če rezultat preskusa preseže vnaprej določeno mejo, se na zaslonu prikaže sporočilo "Ne gre" in prek D-SUB vmesnika za nadzor zunanje naprave lahko pošljete signal "Ne gre". Ta funkcija Go / NoGo je na voljo za CC način, način CV in CR. V načinu "Program" lahko 12 programov, od katerih vsak vsebuje 10 nastavitvenih pomnilnikov na plošči, ustvarijo delovne rutine za ponavljajoče se teste. Po izvedbi programa se rezultati vseh preizkusnih korakov prikažejo na zaslonu skupaj s sodbami Go / NoGo. Za zunanji nadzor in konfiguracijo sistema ima serija PEL-2000A standardna vmesnika USB in RS-232 ter GPIB. Gonilnik LabView in računalniška programska oprema Data Logging sta podprta za vse razpoložljive vmesnike. Vsak kanal ima analogni priključek za nadzor / spremljanje na zadnji strani za vklop in izklop bremena in za spremljanje toka in obremenitve zunaj.
