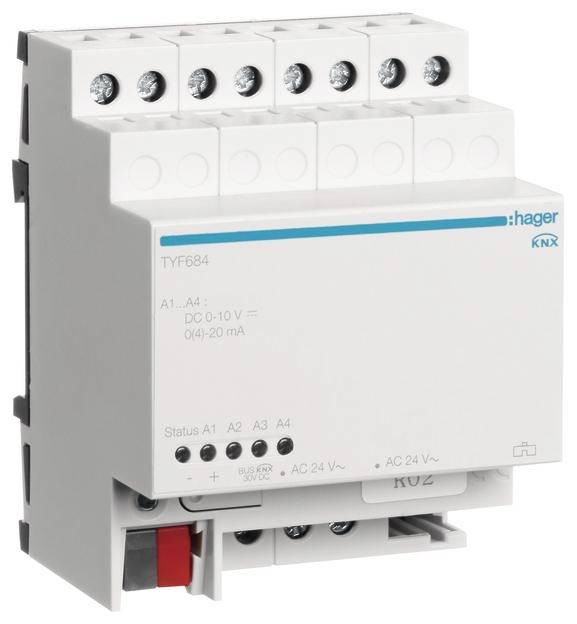

Hager KNX TYF684 pogon 4-kanalni TYF684

Analogni aktuator 4-krat REG KNX. Analogni aktuator sprejema KNX telegrame in jih pretvarja v tokovne in/ali napetostne signale, na primer za tehniko ogrevanja, klimatizacije in prezračevanja. Aktuator ima 4 neodvisne analogne izhode. Vrsta izhodnega signala (0 do 10 V, 0 do 1 V, 0 do 20 mA, 4 do 20 mA) Poleg tega je mogoče status izhoda ovrednotiti prek statusa in/ali preklopnega objekta. Aktuator je mogoče razširiti z razširitvenim analognim modulom TYF684E s še 4 analognimi izhodi. Izhodi napetosti so nadzorovani glede kratkih stikov. Aktuator ima sistemski vmesnik za priklop razširitvenih modulov. Naprava ima gumb za programiranje z rdečo LED. Stanja sta prikazana z zeleno/rdečo LED (delovanje/napaka). Bus povezava preko priključne sponke. Povezava izhodov z vijačnimi sponkami. Aktuator za delovanje potrebuje 24 V AC napajanje. Vsak kanal je mogoče programirati ločeno. Izhode, ki niso potrebni, je mogoče izklopiti. Format vhodne vrednosti je 8-bitni ali 16-bitni. Za delovanje aktuatorja zatemnitve, 8-bit za vhodne objekte. Izvedeta se lahko dve prisilni operaciji. Vhodne spremenljivke se spremljajo ciklično. Nastavite lahko reakcijo, ko je nadzorni čas prekoračen. Obnašanje ob izpadu napetosti vodila je mogoče nastaviti, prav tako obnašanje ob povratku napetosti vodila.

Besedilo je strojno prevedeno.
