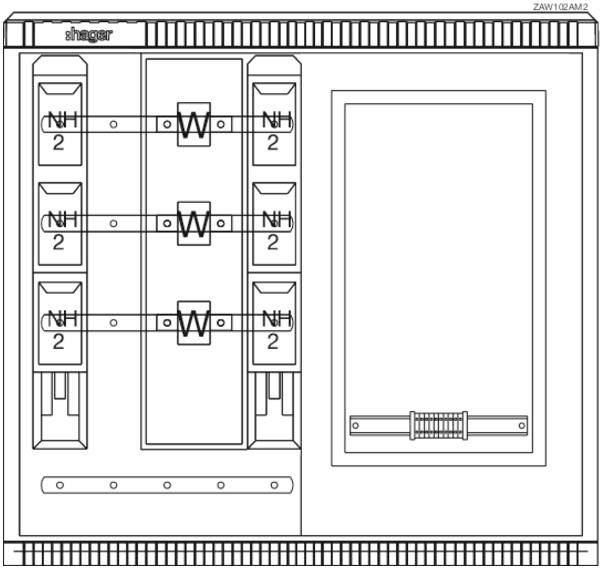

Hager ZAW102AM2 ZAW102AM2 pretvorniška in merilna omara vgradni podstavek Vsebina, količina, vsebina količinskih enot na

Transformatorska in merilna omara, universN, do 400 A, Westnetz, 1005 x 1110 x 315 mm. Opremljena pretvorniška omara po DIN EN 61439, zaščitni razred IP 44, izdelana iz poliestra FS 833.5, ojačanega s steklenimi vlakni, po DIN EN 14598 z recikliranim materialom. Pretvorniška omara je opremljena v skladu z veljavnimi tehničnimi priključnimi pogoji posameznega dobavitelja energije in pokriva vsakokratne zahteve TAB. Profilirano ohišje v rebrasti izvedbi. Vrata z odpiralnim kotom 180 stopinj pri prostostoječih in 90 stopinj pri ohišjih z odprtinami. Vrata se lahko odstranijo, tečaji vrat so lahko levi ali desni. Zapiranje z vrtljivo ročico in tritočkovnim zaklepom z 1 ali 2 profilnima polcilindroma. Vgrajen cilinder na dnu z enakimi ključi. Drugi zaklepni cilinder (npr. iz sistema zaklepanja VNB) lahko namestite na vrh po odstranitvi kvadratne ključavnice. Če drugi profilni polcilinder ni nameščen, mora biti druga zgornja odprtina opremljena s slepim zapiralom. Prezračevanje poteka preko labirintnih prezračevalnih kanalov in je odporno na vbode pred vdorom tujkov. Pretvorniške omare so izdelane po tehničnih smernicah za zunanje priključne omare/priključek stacionarnih stikalnih in krmilnih omar ter števčnih priključnih stebrov na nizkonapetostno omrežje OPS. Inštalacijo sestavljajo izolirana merilna polja DIN 43870 (funkcionalna področja) za števce in tarifne stikalne naprave (TSG). Merilna mesta ali mesta TSG so pripravljena s pokrovom IP54. Odvisno od različice so na voljo prazni prostori kot območja za naknadno vgradnjo. Opomba: Priključna omarica števca mora biti trdno nameščena z vkopanim podnožjem. Priporočljiv je talni nosilec. Posvetovanje z VNB.

Besedilo je strojno prevedeno.
