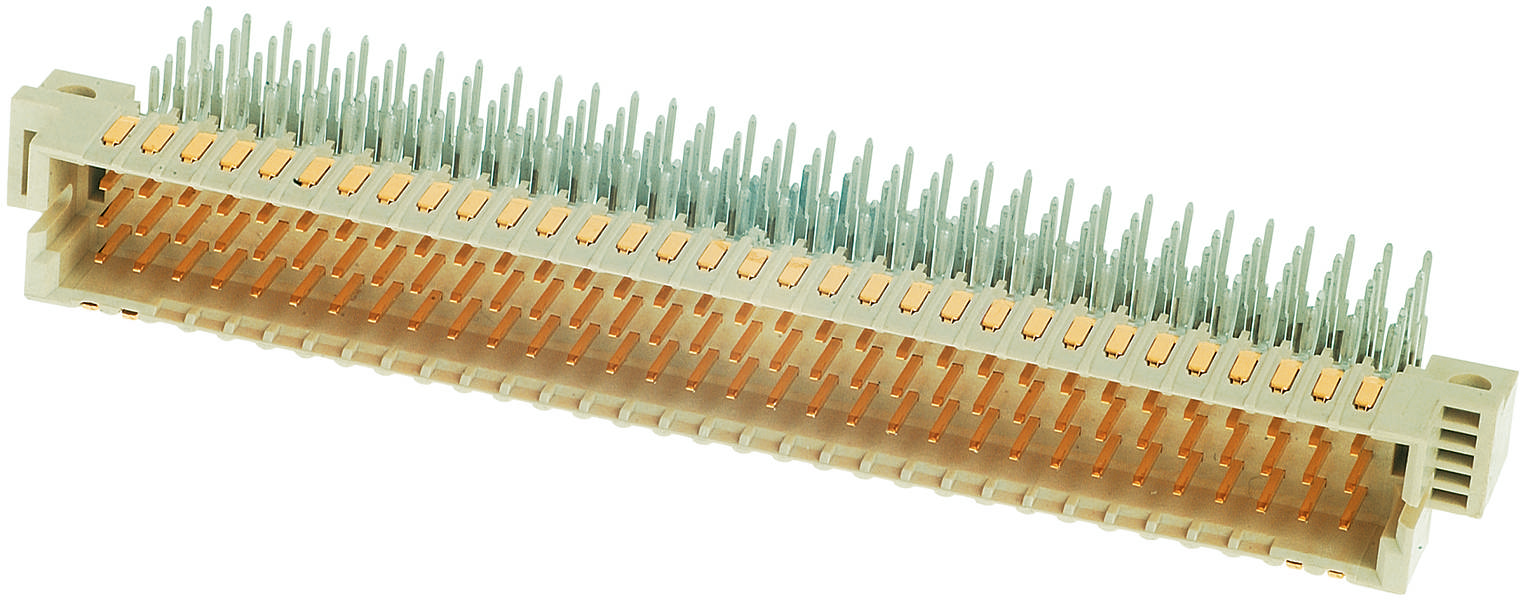

HARTING 02011602101 večpolni moški konektor Število vrst 5 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
večpolni moški konektor
Izvedba
pod kotom
RM
2.54 mm
Vsebina
1 kos
Skupno število polov
160
Podatkovni list izdelka (PDF)
60 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
28,99 €
3
4% = 1,26 €
27,73 €
5
6% = 1,77 €
27,22 €
10
7% = 2,10 €
26,89 €
25
9% = 2,48 €
26,51 €
50
10% = 2,90 €
26,09 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (28,99 € / Kos)
28,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
HARTING 02 01 160 2101 večpolni moški konektor Število vrst 5 Skupno število polov 160 1 kos
- Skupno število polov 160
- Število vrst 5
- Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos
Tehnične specifikacije
- Serija: har-bus® 64
- Komponenta: moški konektor
- Opis kontakta: pod kotom
- Vrsta povezave: spajkalna povezava z valovitim spajkanjem (THR);
- Vrsta povezave: matična plošča na hčerinsko kartico; razširitvena kartica
- Število stikov: 160
- Vrstice vtičnih kontaktov: 5
- Razmak, priključna stran: 2,54 mm
- Nazivni tok: Nazivni tok, izmerjen pri 20 °C, za podrobnosti glejte krivuljo zmanjšanja
- Izolacijska upornost:> 1010Ω
- Kontaktni upor: ≤20 mΩ za vrstice a, b, c; ≤30 mΩ za vrstice d, z
- Mejna temperatura: -55... +125 °C (pri reflow spajkanju max. +240 °C za 15 s)
- Sila vstavljanja in izvleka: ≤ 160 N
- Cikli parjenja: ≥ 250
- Preskusna napetost Ueff: 1 kV
- Skupina izolacijskih materialov: IIIa (175 ≤ CTI< 400)
- Uporabljen material: polimer s tekočimi kristali (LCP)
- Barvni vložek: bež
- Material kontaktov: bakrova zlitina
- Kontaktna površina: Plemenite kovine preko Ni na strani vtiča; Sn preko Ni na strani priključka
- Razred vnetljivosti materiala po UL 94: V-0
- Standardi: IEC 61076-4-113
- Neto teža: 26 g
- Korak, vtična stran: 2,54 mm
- Razdalja: 1,2 mm med 2 vrstama (a, b, c);1,2 mm med 2 vrstama (d, z);1,2 mm med 2 kontaktoma v vrsti (a, b, c);1 mm med 2 kontaktoma v vrsti (d, z)
- Plazna razdalja: 1,2 mm med 2 vrstama (a, b, c);1,2 mm med 2 vrstama (d, z);1,2 mm med 2 kontaktoma v vrsti (a, b, c);1 mm med 2 kontaktoma v vrsti (d, z)
- Lastnosti: brez svinca
- Montaža tiskanega vezja: s prirobnico
- Vroče priključitev: ne
- Železniška klasifikacija: F1/I2 po NFF 16-101/102
- Kontaktni sklop: vrstice a, b, c, d in z, pozicije 1, 2, ... , 31, 32
- vodilni kontakt na položaju: d1;d2;d31;d32
- Vrsta izdelka
večpolni moški konektor
- Izvedba
pod kotom
- Skupno število polov
160
- Število vrst
5
- RM
2.54 mm
- Priključek
THR
- Barva
bež
- Material ohišja
PA
- Proizv. št. delov
02011602101
- Vsebina
1 kos
- Material kontakta
bakrena zlitina
- Vrsta
02 01 160 2101
- Prehodna upornost
20 mΩ;30 mΩ
- Izolacijska upornost
1010 Ω
Other
160
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
5
2.54 mm
Liquid crystal polymer
0°/180° (horizontal)
Flange
1 A
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3002806 HARTING 02011602101 večpolni moški konektor Število vrst 5 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3002806 HARTING 02011602101 večpolni moški konektor Število vrst 5 1 kos
Opis
Moški konektor, priključek za spajkanje reflow (THR), priključek za spajkanje valov, nazivni tok: 1 A, kontakti: 160, pod kotom, bakrova zlitina
