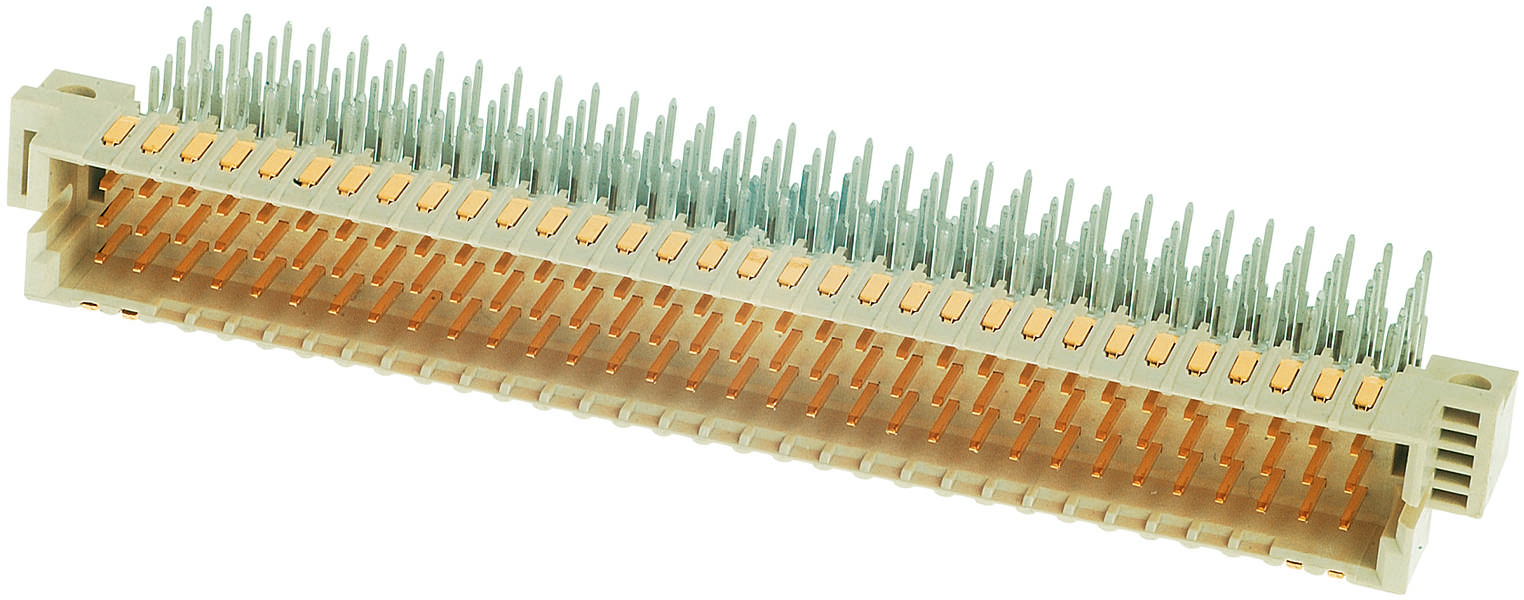

Name: HARTING 02011602101 večpolni moški konektor Število vrst 5 1 kos
Brand: HARTING
SKU: 3002806
Availability: BackOrder

Elektronski priključek z več kovinskimi stiki in kontaktnimi površinami za povezovanje elektronskih komponent.

Vrsta izdelka

večpolni moški konektor

Izvedba

pod kotom

2.54 mm

Vsebina

1 kos

Skupno število polov

160

Podatkovni list izdelka (PDF)

Dostava pet.,23.10.

60 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (28,99 € / Kos)

39,99 €

-28 %

28,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

HARTING 02 01 160 2101 večpolni moški konektor Število vrst 5 Skupno število polov 160 1 kos

Skupno število polov 160
Število vrst 5
Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Tehnične specifikacije

Serija: har-bus® 64
Komponenta: moški konektor
Opis kontakta: pod kotom
Vrsta povezave: spajkalna povezava z valovitim spajkanjem (THR);
Vrsta povezave: matična plošča na hčerinsko kartico; razširitvena kartica
Število stikov: 160
Vrstice vtičnih kontaktov: 5
Razmak, priključna stran: 2,54 mm
Nazivni tok: Nazivni tok, izmerjen pri 20 °C, za podrobnosti glejte krivuljo zmanjšanja
Izolacijska upornost:> 1010Ω
Kontaktni upor: ≤20 mΩ za vrstice a, b, c; ≤30 mΩ za vrstice d, z
Mejna temperatura: -55... +125 °C (pri reflow spajkanju max. +240 °C za 15 s)
Sila vstavljanja in izvleka: ≤ 160 N
Cikli parjenja: ≥ 250
Preskusna napetost Ueff: 1 kV
Skupina izolacijskih materialov: IIIa (175 ≤ CTI< 400)
Uporabljen material: polimer s tekočimi kristali (LCP)
Barvni vložek: bež
Material kontaktov: bakrova zlitina
Kontaktna površina: Plemenite kovine preko Ni na strani vtiča; Sn preko Ni na strani priključka
Razred vnetljivosti materiala po UL 94: V-0
Standardi: IEC 61076-4-113
Neto teža: 26 g
Korak, vtična stran: 2,54 mm
Razdalja: ‌1,2 mm med 2 vrstama (a, b, c);‌1,2 mm med 2 vrstama (d, z);‌1,2 mm med 2 kontaktoma v vrsti (a, b, c);‌1 mm med 2 kontaktoma v vrsti (d, z)
Plazna razdalja: ‌1,2 mm med 2 vrstama (a, b, c);‌1,2 mm med 2 vrstama (d, z);‌1,2 mm med 2 kontaktoma v vrsti (a, b, c);‌1 mm med 2 kontaktoma v vrsti (d, z)
Lastnosti: brez svinca
Montaža tiskanega vezja: s prirobnico
Vroče priključitev: ne
Železniška klasifikacija: F1/I2 po NFF 16-101/102
Kontaktni sklop: vrstice a, b, c, d in z, pozicije 1, 2, ... , 31, 32
vodilni kontakt na položaju: d1;d2;d31;d32

Vrsta izdelka: večpolni moški konektor

Izvedba: pod kotom

Skupno število polov: 160

Število vrst: 5

RM: 2.54 mm

Priključek: THR

Barva: bež

Material ohišja: PA

Proizv. št. delov: 02011602101

Vsebina: 1 kos

Material kontakta: bakrena zlitina

Vrsta: 02 01 160 2101

Prehodna upornost: 20 mΩ;30 mΩ

Izolacijska upornost: 1010 Ω

: Other

: 160

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.54 mm

: 5

: 2.54 mm

: Liquid crystal polymer

: 0°/180° (horizontal)

: Flange

: 1 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3002806 HARTING 02011602101 večpolni moški konektor Število vrst 5 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3002806 HARTING 02011602101 večpolni moški konektor Število vrst 5 1 kos

Opis

Moški konektor, priključek za spajkanje reflow (THR), priključek za spajkanje valov, nazivni tok: 1 A, kontakti: 160, pod kotom, bakrova zlitina

Besedilo je strojno prevedeno.

Opis

Moški konektor, priključek za spajkanje reflow (THR), priključek za spajkanje valov, nazivni tok: 1 A, kontakti: 160, pod kotom, bakrova zlitina

Besedilo je strojno prevedeno.
