Name: HARTING 09 55 166 6821 741 09551666821741 konektor Število pinov: 9 SMT 140 kos
Brand: HARTING
SKU: 3004523
Availability: BackOrder

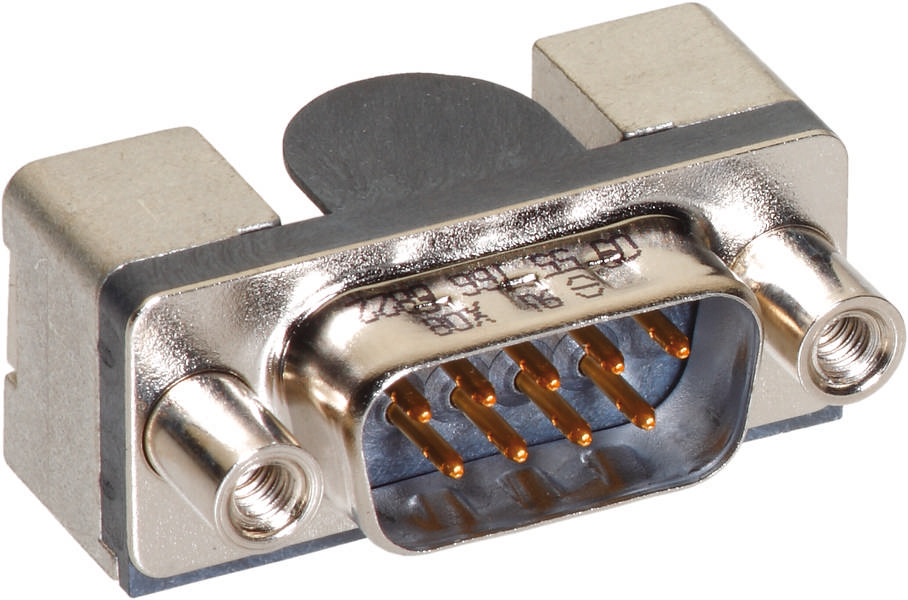

Srebrn vtič z devetimi zlatimi priključnimi sponkami, pravokotne oblike in dvema vijačnima pritrjevalnima mehanizmoma na straneh.

Vrsta izdelka

konektor

Izvedba

kotni moški konektor

Število pinov

Priključek

SMT

Vsebina

140 kos

Podatkovni list izdelka (PDF)

Dostava čet.,21.1.2027

Število (velikost pakiranja 140 kos)

Set (i) - zaloga Nemčija

Skupaj (645,00 € / Kos)

645,00 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Konektor

Besedilo je strojno prevedeno.

Tehnične specifikacije

Serija: D-Sub
Sestavni del: konektor
Opis stika: preluknjana;
Vrsta povezave: spajkalna povezava z reflowom (SMT)
Vrsta povezave: matična plošča na hčerinsko kartico
Število stikov: 9
Vrsta zaklepanja: prirobnica z nameščenim vijačnim vijakom M3
Razmak, priključna stran: 2,76 mm
Nazivni tok: ‌ 5 A
Izolacijska upornost:> 5 x 109Ω
Kontaktni upor: ≤ 25 mΩ
Mejna temperatura: -55... +125 °C (pri reflow spajkanju max. +240 °C za 30 s)
Cikli parjenja: ≥ 250
Preskusna napetost Ueff: 1 kV
Skupina izolacijskih materialov: IIIa (175 ≤ CTI< 400)
Materialni vložek: tekočekristalni polimer (LCP); ohišje: jeklo, ponikljano
Barvni vložek: črna
Kontaktni material: bakrova zlitina; masa: cink
Kontaktna površina: plemenita kovina preko Ni
Razred vnetljivosti materiala po UL 94: V-0
Standardi: DIN 41652
Neto teža: 2,815 g
Opis: Standard
Odmik: ≥ 1 mm
Plazna pot: ≥ 1 mm
Raven občutljivosti na vlago (MSL): 1 po ECA/IPC/JEDEC J-STD-020D
Stopnja občutljivosti procesa (PSL): R0 v skladu z ECA/IPC/JEDEC J-STD-020D
Vroče priključitev: ne
Debelina tiskanega vezja: ≥1,6 mm
Vstavitvena sila: ≤ 30 N
Vlečna sila: ≥ 3,3 N;
Spol: Pero
Zatezni moment: ≤0,4 Nm zaklepni vijak
Velikost: D-Sub 1
Vgradna višina: ‌ 7,3 mm

Vrsta: D-Sub

Vrsta izdelka: konektor

Izvedba: kotni moški konektor

Število pinov: 9

Priključek: SMT

Vsebina: 140 kos

Vtični cikli: ≥ 250

Proizv. št. delov: 09551666821741

Barva: črna

Vrsta kontakta: vtisnjeni kontakt

Material kontakta: bakrena zlitina

Kontaktna površina: žlahtne kovine

RM: 2.76 mm

Značilnosti: za spajkanje na tiskana vezja

Vrsta: 09 55 166 6821 741

: Plug/bus

: 9

Različice(Vse cene so z DDV)

Izvedba

Vsebina

Število pinov

HARTING 09 55 115 6611 741 09551156611741 konektor Število pinov: 9 SMT 140 kos Piece

Št. izdelka:3004434

Dostava pon.,25.1.2027

Conrad Electronic

ravni ženski konektor

140 kos

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

555,00 €^*

HARTING 09 55 115 6612 333 09551156612333 konektor Število pinov: 9 SMT 1 kos Piece

Št. izdelka:3004435

Dostava čet.,21.1.2027

Conrad Electronic

ravni ženski konektor

1 kos

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

13,99 €^*

HARTING 09 55 115 6612 741 09551156612741 konektor Število pinov: 9 SMT 140 kos Piece

Št. izdelka:3004454

Dostava sre.,27.1.2027

Conrad Electronic

ravni ženski konektor

140 kos

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

545,00 €^*

HARTING 09 55 115 6621 741 09551156621741 konektor Število pinov: 9 SMT 140 kos

Št. izdelka:3004436

Dostava pon.,25.1.2027

Conrad Electronic

ravni ženski konektor

140 kos

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

585,00 €^*

HARTING 09 55 115 6622 333 09551156622333 konektor Število pinov: 9 SMT 1 kos Piece

Št. izdelka:3004437

Dostava čet.,21.1.2027

Conrad Electronic

ravni ženski konektor

1 kos

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

13,99 €^*

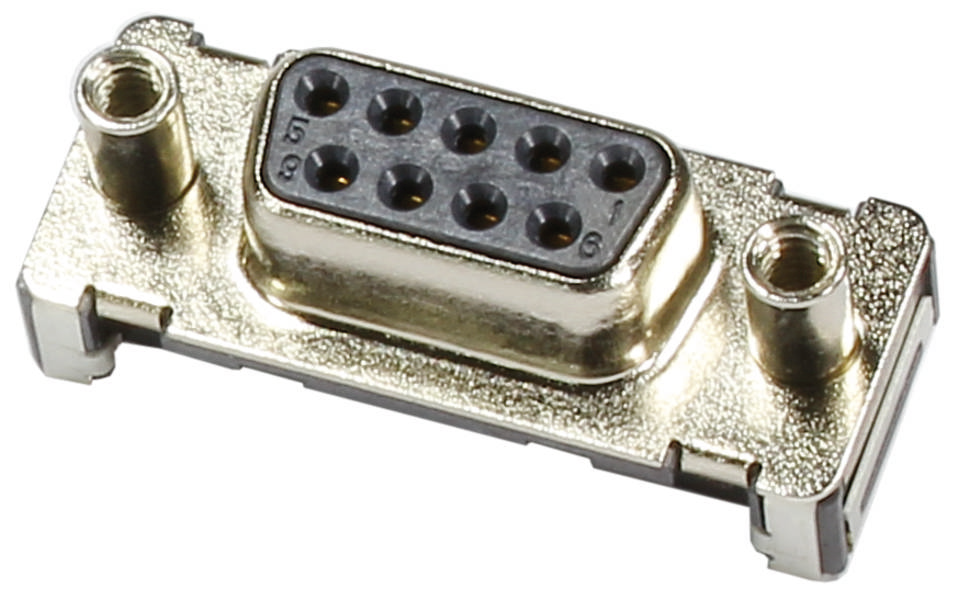

HARTING 09 55 115 6622 741 09551156622741 konektor Število pinov: 9 SMT 140 kos

Št. izdelka:3004433

Dostava pet.,23.10.

40 Set (i) - zaloga NemčijaConrad Electronic

ravni ženski konektor

140 kos

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

575,00 €^*

HARTING 09 55 115 7611 741 09551157611741 konektor Število pinov: 9 SMT 140 kos Piece

Št. izdelka:3004438

Dostava čet.,21.1.2027

Conrad Electronic

ravni ženski konektor

140 kos

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

539,00 €^*

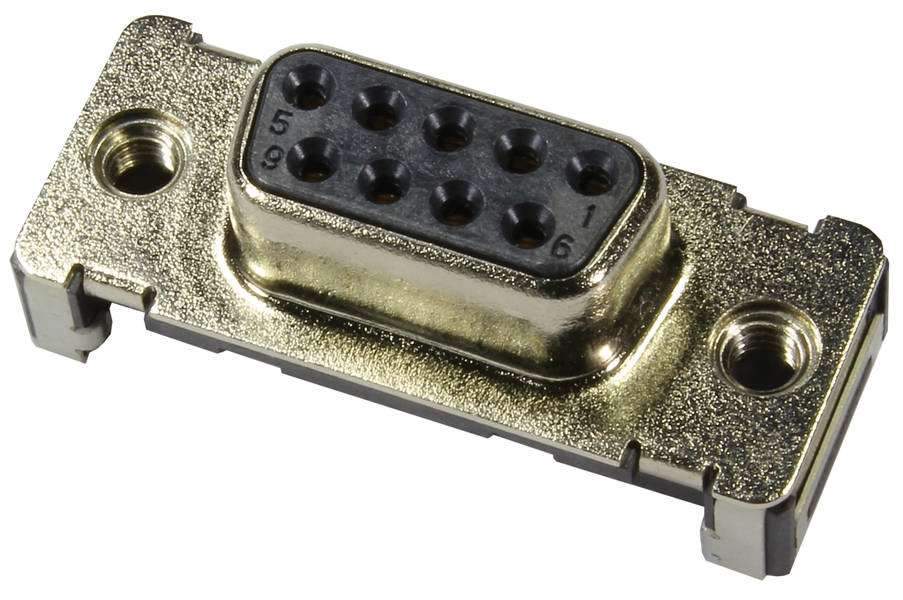

HARTING 09 55 115 7612 741 09551157612741 konektor Število pinov: 9 SMT 140 kos

Št. izdelka:3004457

Dostava čet.,21.1.2027

Conrad Electronic

ravni ženski konektor

140 kos

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

525,00 €^*

HARTING 09 55 115 7621 741 09551157621741 konektor Število pinov: 9 SMT 140 kos Piece

Št. izdelka:3004439

Dostava čet.,21.1.2027

Conrad Electronic

ravni ženski konektor

140 kos

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

569,00 €^*

HARTING 09 55 115 7622 741 09551157622741 konektor Število pinov: 9 SMT 140 kos

Št. izdelka:3004440

Dostava čet.,21.1.2027

Conrad Electronic

ravni ženski konektor

140 kos

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

555,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3004523 HARTING 09 55 166 6821 741 09551666821741 konektor Število pinov: 9 SMT 140 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3004523 HARTING 09 55 166 6821 741 09551666821741 konektor Število pinov: 9 SMT 140 kos

Opis

Konektor, priključek za spajkanje reflow (SMT), nazivni tok: 5 A, nožica, velikost: D-Sub 1, tekoči kristalni polimer (LCP), ohišje: jeklo, ponikljano

Besedilo je strojno prevedeno.

Opis

Konektor, priključek za spajkanje reflow (SMT), nazivni tok: 5 A, nožica, velikost: D-Sub 1, tekoči kristalni polimer (LCP), ohišje: jeklo, ponikljano

Besedilo je strojno prevedeno.
