Name: HARTING 09 55 166 6822 741 09551666822741 konektor Število pinov: 9 SMT 140 kos Piece
Brand: HARTING
SKU: 3004515
Availability: BackOrder

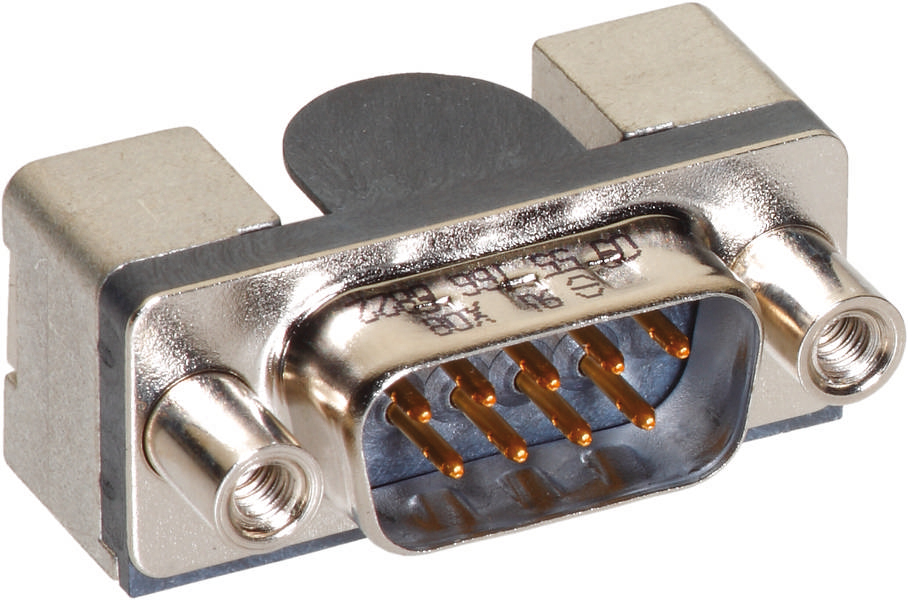

Kovinski D-Sub vtič z devetimi zlatimi kontakti, primeren za serijske povezave.

Vrsta embalaže

Piece

Vrsta izdelka

konektor

Izvedba

kotni moški konektor

Število pinov

Priključek

SMT

Podatkovni list izdelka (PDF)

Dostava pon.,22.2.2027

Število (velikost pakiranja 140 kos)

Set (i) - zaloga Nemčija

Skupaj (649,00 € / Kos)

649,00 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Konektor

Besedilo je strojno prevedeno.

Tehnične specifikacije

Serija: D-Sub
Sestavni del: konektor
Opis stika: preluknjana;
Vrsta povezave: spajkalna povezava z reflowom (SMT)
Vrsta povezave: matična plošča na hčerinsko kartico
Število stikov: 9
Vrsta zaklepanja: Prirobnica z nameščenim zapahom 4-40 UNC
Razmak, priključna stran: 2,76 mm
Nazivni tok: ‌ 5 A
Izolacijska upornost:> 5 x 109Ω
Kontaktni upor: ≤ 25 mΩ
Mejna temperatura: -55... +125 °C (pri reflow spajkanju max. +240 °C za 30 s)
Cikli parjenja: ≥ 250
Preskusna napetost Ueff: 1 kV
Skupina izolacijskih materialov: IIIa (175 ≤ CTI< 400)
Materialni vložek: tekočekristalni polimer (LCP); ohišje: jeklo, ponikljano
Barvni vložek: črna
Kontaktni material: bakrova zlitina; masa: cink
Kontaktna površina: plemenita kovina preko Ni
Razred vnetljivosti materiala po UL 94: V-0
Standardi: DIN 41652
Neto teža: 2,481 g
Opis: Standard
Odmik: ≥ 1 mm
Plazna pot: ≥ 1 mm
Raven občutljivosti na vlago (MSL): 1 po ECA/IPC/JEDEC J-STD-020D
Stopnja občutljivosti procesa (PSL): R0 v skladu z ECA/IPC/JEDEC J-STD-020D
Vroče priključitev: ne
Debelina tiskanega vezja: ≥1,6 mm
Vstavitvena sila: ≤ 30 N
Vlečna sila: ≥ 3,3 N;
Spol: Pero
Zatezni moment: ≤0,4 Nm zaklepni vijak
Velikost: D-Sub 1
Vgradna višina: ‌ 7,3 mm

Vrsta embalaže: Piece

Vrsta: D-Sub

Vrsta izdelka: konektor

Izvedba: kotni moški konektor

Število pinov: 9

Priključek: SMT

Vsebina: 140 kos

Vtični cikli: ≥ 250

Proizv. št. delov: 09551666822741

Barva: črna

Vrsta kontakta: vtisnjeni kontakt

Material kontakta: bakrena zlitina

Kontaktna površina: žlahtne kovine

RM: 2.76 mm

Značilnosti: za proces reflowa

Vrsta: 09 55 166 6822 741

: Plug/bus

: 9
