Name: HARTING 09 55 215 6622 333 09552156622333 konektor Število pinov: 15 SMT 1 kos Piece
Brand: HARTING
SKU: 3004461
Availability: BackOrder

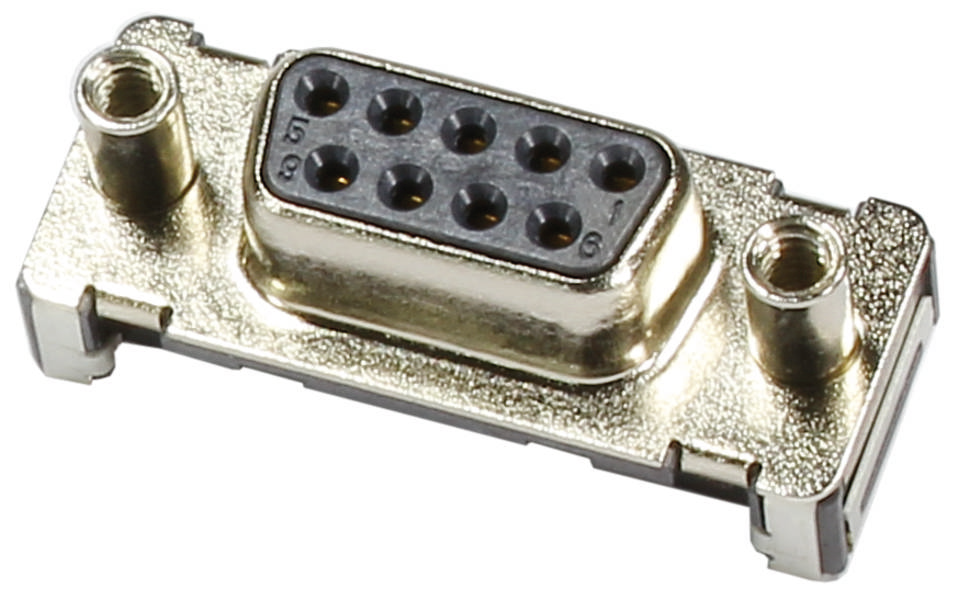

DB9-priključek, ženski: Pravokoten kovinski priključek z devetimi priključki, ki se običajno uporablja za serijske vmesnike.

Vrsta embalaže

Piece

Vrsta izdelka

konektor

Izvedba

ravni ženski konektor

Število pinov

Priključek

SMT

Podatkovni list izdelka (PDF)

Dostava čet.,21.1.2027

Število

kos - zaloga Nemčija

Skupaj (15,99 € / Kos)

15,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Konektor

Besedilo je strojno prevedeno.

Tehnične specifikacije

Serija: D-Sub
Sestavni del: konektor
Opis stika: preluknjana;
Vrsta povezave: spajkalna povezava z reflowom (SMT)
Vrsta povezave: matična plošča na hčerinsko kartico;
Število stikov: 15
Vrsta zaklepanja: Prirobnica z nameščenim zapahom 4-40 UNC
Razmak, priključna stran: 2,74 mm
Nazivni tok: ‌ 5 A
Izolacijska upornost:> 5 x 109Ω
Kontaktni upor: ≤ 25 mΩ
Mejna temperatura: -55... +125 °C (pri reflow spajkanju max. +240 °C za 30 s)
Cikli parjenja: ≥ 250
Preskusna napetost Ueff: 1 kV
Skupina izolacijskih materialov: IIIa (175 ≤ CTI< 400)
Materialni vložek: tekočekristalni polimer (LCP); ohišje: jeklo, ponikljano
Barvni vložek: črna
Material kontaktov: bakrova zlitina
Kontaktna površina: plemenita kovina preko Ni
Razred vnetljivosti materiala po UL 94: V-0
Standardi: DIN 41652
Neto teža: 9,25 g
Opis: Standard
Odmik: ≥ 1 mm
Plazna pot: ≥ 1 mm
Stopnja občutljivosti na vlago (MSL): 1 po ECA/IPC/JEDEC J-STD-020D
Stopnja občutljivosti procesa (PSL): R0 v skladu z ECA/IPC/JEDEC J-STD-020D
Vroče priključitev: ne
Debelina tiskanega vezja: ≥1,6 mm
Vstavitvena sila: ≤ 50 N
Vlečna sila: ≥ 4,5 N;
Spol: ženski
Zatezni moment: ≤0,4 Nm zaklepni vijak
Velikost: D-Sub 2
Vgradna višina: ‌ 6,35 mm

Vrsta embalaže: Piece

Vrsta: D-Sub

Vrsta izdelka: konektor

Izvedba: ravni ženski konektor

Število pinov: 15

Priključek: SMT

Vsebina: 1 kos

Vtični cikli: ≥ 250

Razporeditev: 15 signalnih kontaktov

Proizv. št. delov: 09552156622333

Barva: črna

Vrsta kontakta: vtisnjeni kontakt

Material kontakta: bakrena zlitina

Kontaktna površina: žlahtne kovine

RM: 2.74 mm

Značilnosti: za proces reflowa

Vrsta: 09 55 215 6622 333

: Plug/bus

: 15
