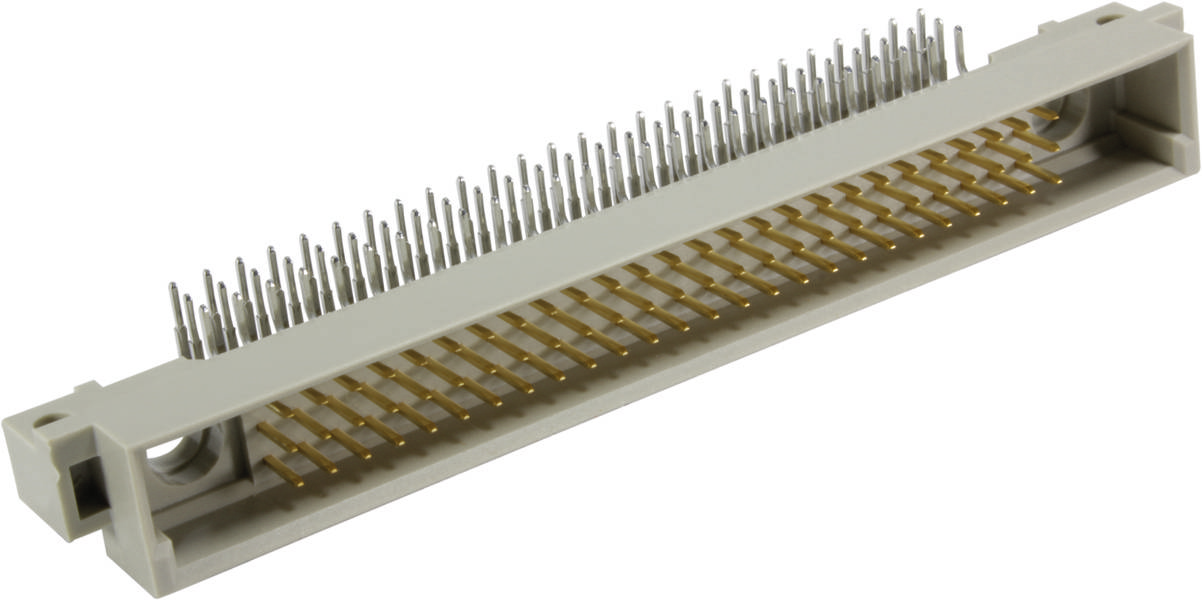

HARTING 09031786901 večpolni moški konektor Število vrst 3 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
večpolni moški konektor
Izvedba
pod kotom
RM
2.54 mm
7.62 mm
Vsebina
1 kos
Skupno število polov
80
Podatkovni list izdelka (PDF)
Število
Skupaj (19,99 € / Kos)
19,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
HARTING 09 03 178 6901 večpolni moški konektor Število vrst 3 Skupno število polov 80 1 kos
- Skupno število polov 80
- Število vrst 3
- Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos
Tehnične specifikacije
- Serija: DIN 41612
- Komponenta: moški konektor
- Opis kontakta: pod kotom
- Vrsta povezave: povezava z valovito spajko
- Vrsta povezave: Matična plošča na hčerinsko kartico; Razširitvena kartica; PCB na kabel
- Število stikov: 80
- Vrstice vtičnih kontaktov: 3
- Premer priključka: 2,54 mm;
- Nazivni tok: Nazivni tok, izmerjen pri 20 °C, za podrobnosti glejte krivuljo zmanjšanja
- Izolacijska upornost:> 1012Ω
- Kontaktni upor: ≤ 20 mΩ
- Mejna temperatura: -55... +125 °C
- Sila vstavljanja in izvleka: ≤ 74 N
- Cikli parjenja: ≥ 400
- Preskusna napetost Ueff: 1 kV
- Skupina izolacijskih materialov: IIIa (175 ≤ CTI< 400)
- Uporabljen material: termoplastični material za oblikovanje, ojačan s steklenimi vlakni
- Barvni vložek: RAL 7032 (prodnato siva)
- Material kontaktov: bakrova zlitina
- Kontaktna površina: Plemenite kovine preko Ni na strani vtiča; Sn preko Ni na strani priključka
- Razred vnetljivosti materiala po UL 94: V-0
- Standardi: IEC 60603-2
- Neto teža: 14,47 g
- Oznaka: Tip M
- Korak, vtična stran: 2,54 mm;
- Odmik: ≥ 1,2 mm
- Plazna pot: ≥ 1,2 mm
- Značilnosti: posebni kontakti brez svinca: glejte podatkovni list izbranih kontaktov
- Število signalnih kontaktov: 78
- Število posebnih stikov: 2
- Montaža tiskanega vezja: s prirobnico
- Vroče priključitev: ne
- Železniška klasifikacija: F4/I3 po NFF 16-101/102
- Kontaktni sklop: vrstice a, b in c, pozicije 4, 5, ... , 28, 29
- Kodiranje: Kodiranje z izgubo stika
- Vrsta izdelka
večpolni moški konektor
- Izvedba
pod kotom
- Skupno število polov
80
- Število vrst
3
- RM
2.54 mm
7.62 mm
- Priključek
spajkalni
- Barva
prodno siva (RAL 7032)
- Material ohišja
PA
- Proizv. št. delov
09031786901
- Vsebina
1 kos
- Material kontakta
bakrena zlitina
- Vrsta
09 03 178 6901
- Prehodna upornost
20 mΩ
- Izolacijska upornost
1012 Ω
Printed circuit board to cable
Other
80
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
3
2.54 mm
Thermoplastic
0°/180° (horizontal)
Flange
2 A
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3003467 HARTING 09031786901 večpolni moški konektor Število vrst 3 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3003467 HARTING 09031786901 večpolni moški konektor Število vrst 3 1 kos
Opis
Moški konektor, valovito spajkalna povezava, nazivni tok: 2 A, kontakti: 80, pod kotom, bakrova zlitina
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
